Проектирование производственно-складского комплекса
Курсовая работа по архитектуре с расчетами и чертежами в AutoCAD. Вариант 6-3.
В данном проекте было рассмотрено одноэтажное промышленное здание с металлическим каркасом — производственно-складской комплекс, предназначенный для строительства в городе Санкт-Петербург.
Технические решения в курсовом проекте соответствуют требованиям экологических, санитарно- гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни людей эксплуатацию при соблюдении предусмотренных мероприятий.
При проектировании были учтены климатические и геофизические районы строительства. Были выбраны соответствующие объемно-планировочные и конструктивные решения с учетом экономической целесообразности строительства.
Курсовой проект разработан с учетом требований СП 50.13330.2012 «Тепловая защита зданий», СП 131.13330.2012 «Строительная климатология», СП 18.13330.2011 «Генеральные планы промышленных предприятий», СП 56.13330.2011 «Производственные здания».
Список чертежей:1. Разрез по наружной стене 4-4 М;
2. Разрез 6-6;
3. План второго этажа АБК;
4. План 1 этажа АБК;
5. Фасад АБК;
6. Схема планировочной организации участка;
7. Фасад АБК;
8. Фасад 1-18;
9. План кровли;
10. Конструктивные узлы;
11. План производственного здания;

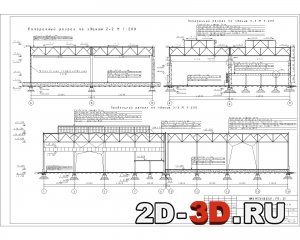

12. Разрез 1-1, Разрез 2-2, Разрез 3-3.
Содержание пояснительной записки: Введение
1. Исходные данные для проектирования
2. Объемно-планировочное решение здания
3. Конструктивные решения здания
4. Расчеты
4.1 Теплотехнический расчет наружных стен
4.2 Теплотехнический расчёт покрытия
4.3 Светотехнический расчет
5. Расчет и планы АБК
6. Схема планировочной организации земельного участка (СПОЗУ
Заключение
Библиографический список
Исходные данные для проектирования:
Район строительства — город Санкт-Петербург;
Тип помещения — одноэтажное промышленное здание — производственно-складской комплекс. Корпус входит в состав производственной забыл строительной фирмы. В корпусе сблокированы отапливаемые ремонтные мастерские и неотапливаемых склад с двумя разгрузочными рампами. Вдоль одной рампы размещен железнодорожный путь нормальной колеи. На отметке 4.2 м предусмотрена этажерка.
Продолжительность отопительного периода со среднесуточной температурой менее 8 °С — z_"от" =213 сут. (таблица 3.1 СП 131.13330);
Средняя температура отопительного периода со среднесуточной температурой менее 8 °С — t_"от" =-1,3 °С (таблица 3.1 СП 131.13330);
Температура наиболее холодной пятидневки с обеспеченностью 0.92 — t_5^0,92=-24 °C (таблица 3.1 СП 131.13330);
Расчётная температура внутреннего воздуха — t_"в" =16°C (пункт 5.2 Сп 50.13330);
Относительная влажность внутреннего воздуха — ϕ_"в" =55% (пункт 5.7 СП 50.13330);
Группа производственного процесса по санитарной характеристике — 1Б;
Разряд зрительной работы — IV.
В состав комплекса входят следующие производственные помещения:
открытый склад строительных конструкций;
закрытый склад строительных материалов;
энергоблок;
деловой центр базы.
Объемно-планировочное решение здания
Производственный корпус спроектирован одноэтажным в металлическом каркасе. Здание в плане имеет прямоугольную форму с размерами в осях 96.5 ×48 м. Здание имеет два пролета высотой 12 м, шириной 24 м и длиной 48 м, оснащенные двумя мостовыми кранами грузоподъемностью 10.5 т.
А также - склад, поднятый над уровнем чистого пола на 1.2 м и оснащенный двумя подвесными кранами грузоподъемностью 10.5 т. Он оборудован пандусом длиной 7.5 м и шириной 4 м, уклоном 9°. В здании располагается этажерка высотой 4.8 м с размерами в осях 12 м×24 м.
Шаг средних колонн принят 12 м, а крайних - 6 м. В месте стыка отапливаемой и не отапливаемой частей здания устроен деформационный шов по двум колоннам.
Выход и вход в здание предусмотрен через ворота 4 м×5.4 м. Такие же ворота также предусмотрены для загрузки и разгрузки продукции на рампы с обоих сторон здания.
Кровля утроена по стропильным и подстропильным металлическим фермам под уклоном 0.9°. На кровлю предусмотрены выходы с двух сторон здания по пожарным лестницам.
Целостность и пространственная жесткость здания обеспечена за свет колонн, ферм, подкрановых балок, вертикальных и горизонтальных связей.
Технико-экономические показатели производственного здания:
Площадь застройки здания — 5 013.36 м2;
Строительный объем здания — 7 8960.42 м3;
Полезная площадь здания — 4 983.36 м2.
Конструктивные решения здания
Фундаменты. Фундамент запроектирован монолитным, железобетонным. Он состоит из подколонника высотой 950 мм и трехступенчатой плитной части, высота ступеней плитной части — 300 мм. Площадь сечения подколонника принята 2.1×1.5 м. Глубина заложения обреза фундамента под крайними колоннами — 0.7 м, под средними колоннами — 1.0 м. Общая высота фундамента — 1.85 м. Крепление колонны к фундаменту осуществляется через стальную базу, состоящую из плиты, траверсы и анкерных плит. Под крайние колонны запроектирован идентичный двухступенчатый фундамент с глубиной заложения обреза фундамента 0.7 м. Общая высота – 1.55 м.
Под колонны, являющиеся опорами для этажерки, также запроектирован монолитный, железобетонный трёхступенчатый фундамент. Площадь сечения подколонника принята 0.9×0.9 м. Глубина заложения обреза фундамента — 0.7 м.
Цокольные стены. Цокольные стены имеют высоту 1.2 м и толщину 380 мм. Выполнены в трёхслойной конструкции: монолитный бетон 100мм, пенополистирол 100мм, монолитный бетон 100мм. Низ цокольной панели находится на отметке чистого пола. Она опирается на железобетонную фундаментную балку серии КЭ-01-23. Между панелью и балкой предусмотрен слой гидроизоляции из цементно-песчаного раствора. Для засыпки пазух используется шлак.
Устройство полов. Полы устроены по уплотненному грунту. На грунт укладывается слой бетона М 200 толщиной 100 мм, слой цементно-песчаной стяжки 15 мм и слой асфальтобетона 25 мм.
Колонны. По наружным осям А и В предусмотрены металлические двухветвевые колонны переменного сечения типа А19 45Б2 по серии 1424-4 высотой 12 м, идущие с шагом 6 м. Подкрановая часть колонн выполнена из гнутого швеллера размерами 500×152×12 мм (наружная ветвь) и прокатного двутавра №50 (внутренняя ветвь). Надкрановая часть выполнена из сварного двутавра с высотой стенки 400 мм. По осям 1 и 18 предусмотрены те же колонны, но идущие с шагом 24 м.
По внутренней оси Б предусмотрены металлические двухветвевые колонны переменного сечения типа Б23 55Б2 по серии 1424-4 высотой 12 м, идущие с шагом 12 м. Подкрановая часть выполнена из двух сварных дутавров размерами 500×300 мм. Надкрановая часть - из сварного двутавра высотой стенки 710 мм.
В качестве опор для этажерки предусмотрены металлические колонны постоянного сечения, идущие с шагом 6 м. Они выполнены из сварных дутавров с размерами стенки 400×8 мм и полки 320×14 мм.
Также предусмотрены колонны из спец.стали высотой более 8.4 м
Фахверковые колонны. Стальные колонны торцевого фахверка выполнены из сварных двутавров с размерами стенки 450×16 мм и полки 320×14 мм и идут с шагом 6 м. Снизу они шарнирно опираются на фундамент, а сверху - на фермы. Стальные колонны торцевого фахверка воспринимают ветровую нагрузку и массу панельных стен.
Около угловых внешних колонн предусмотрены фахверковые стойки, выполненные из двух швеллеров №20, соединённых с двух сторон стальными листами.
Наружные стены. Наружные стены отапливаемой части выполнены из сэндвич-панелей «ТехноСтиль» толщиной 100 мм, которые состоят из минераловатного утеплителя на основе базальтового волокна и двух листов оцинкованной стали с полимерным цветным покрытием. А наружные стены неотапливаемой части выполнены только из усиленного профилированного стального листа 80 мм.
Перегородки. Применяются универсальные выгораживающие перегородки, которые разграничивают пространство здания на помещения различного назначения. Они выполнены из легких стальных щитов высотой 2.8 м, обвязка щитов сделана из уголков, которые соединены между собой сваркой. Для обеспечения устойчивости перегородок у проемов и через каждые 5-6 м установлены стойки, свариваемые из уголков 100×63×5 мм.
Двери. Внутренние двери — двустворчатые стальные шириной 2 м и высотой 2.3 м. Стальная коробка выполнена из холодногнутых профилей, а стальные полотна — из обработанной методом холодной штамповки прокатной тонколистовой стали толщиной 2 мм.
Наружные двери — железнодорожные подъемно-секционные ворота шириной 4.8 м и высотой 5.4 м. Рама ворот состоит из металлического каркаса, выполненного из швеллера и связей, выполненных из горячекатаных уголков. Створки полотна изготавливаются из гнутого швеллера, сваренного в каркас, в который установлен механизм открывания. В каркас уложены минераловатные плиты, с двух сторон каркас облицован листом из асбестового картона и обшивками из стального листа толщиной 2 мм. Воротный проем обрамлен сборной железобетонной рамой. Железнодорожные шторные ворота шириной 4,8м и высотой 5,4м
Окна. Окна выполнены в системе алюминиевых профилей, ширина оконной рамы 4 м и высотой 4.8 м, остекление раздельное. Однокамерные стеклопакеты. Окна расположены на высоте 1.2 м над уровнем чистого пола.
На высоте 10.2 м располагаются окна крановщика высотой 1200 мм. Они представляют собой ленточное остекление.
Над отапливаемой часть запроектированы 2 светоаэрационных фонаря высотой 3.3 м, и габаритными размерами 36×6 м.
Связи. Связи обеспечивают жесткость и устойчивость каркаса. В продольном ряде средних колонн предусмотрены две портальные связи (по одной в каждой части здания). В части здания с мостовыми кранами вертикальная связь идет от уровня пола до низа подкрановой балки. В продольных рядах крайних колонн предусмотрены крестовые связи. Связевые колонны с остальными колоннами каркаса соединяются распорками, подкрановыми балками и подстропильными конструкциями.
Горизонтальные связи устраиваются в прогонном покрытии по стальным фермам. Они расположены в плоскостях верхних и нижних поясов ферм.
Подкрановые балки. Подкрановая балка состоит из сварного двутавра с развитым верхним поясом длиной 48 м. Для крайних колон, идущих с шагом 6 м, высота балки принята 0.8 м, а для средних колонн, идущих с шагом 12 м, — 1.4 м. Балка снабжена поперечными ребрами жёсткости, которые установлены по всей длине балки с интервалом 1.5 м. Площадь сечения ребер 90×6 мм.
Крановые рельсы. Применяются крановые рельсы типа КР-70. Крепление рельс выполняется на планках. Для предупреждения аварийных ситуаций крановые рельсы у торцов здания снабжаются устройством, которое автоматически включает торможение.
Несущие конструкции покрытия. В качестве несущих конструкций покрытия используются стальные стропильные фермы пролетом 24 м типа ФС24-2.30 по серии 1.460.2-10 и подстропильные фермы пролетом 12 м типа ПФ12-43 по серии 1.460-4. Верхний полюс стропильной фермы имеет уклон 1.5%, нижний — горизонтальный.
Кровля. Кровля спроектирована малоуклонной (1.5%). Она состоим из стальных профилированных настилов, которые крепятся к прогону из швеллера №20. На профилированный настил уложены: пароизоляционный слой Технониколь Паробарьер С 1 мм, плиты пенополостирола Пеноплэкс 100 мм, полимерная кровельная мембрана Технониколь 2 мм и защитный слой гравия 20 мм.
Над неотапливаемой частью остаются только стальные профилированные настилы 75 мм, по верху уложена полимерная кровельная мембрана 2мм и защитный слой гравия 20 мм.
Водосток. С покрытия здания предусмотрен внутренний утепленный водосток. Воронки расположены вдоль полольных стен здания, в крайних и средних ендовах, расстояние между ними — 36.2 м.
Пожарные лестницы. Пожарные лестницы расположены с двух сторон здания, на глухих участках стен. Они расположены вертикально и имеют ширину марша 600 мм. Крепят лестницы к стенам здания стальными анкерами из уголков, расположенных по высоте через 2.4 - 3.6 м.
