Стальной каркас малоэтажного производственного здания. Перекрытие

198
Mitisvetlana
9 июня 2022
  • 0

Формат файлов: cdw Компас, doc Word, pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат cdw Компас, doc Word, pdf 40 (2)
Стальной каркас малоэтажного производственного здания. Перекрытие
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект
Стальной каркас малоэтажного производственного здания - Лист 1Стальной каркас малоэтажного производственного здания - Лист 2
Разработка конструктивной схемы каркаса здания
Расчет стального настилаЭпюры напряжений в балки настила
В данной работе была разработана конструктивная схема каркаса здания, компоновка конструктивной схемы перекрытия в здании, расчет элементов перекрытия здания, расчет и конструирование колонн.
Шаг колонн – 6 м.
Основные размеры поперечника:
 Вертикальные размеры:
− полезная высота Н0 (расстояние от уровня чистого пола – отм. 0.000 –до низа стропильной фермы), Н0 = 16,2 м;
− расстояние от уровня чистого пола до верха перекрытия Н1 (отметка верха перекрытия), Н1 = Н0 – 3,0 м = 16,2 м – 3,0 м = 13,2 м;
− заглубление опорной плиты базы колонны НВ = 0,5 м;
− длина колонны до низа стропильной фермы H = H0 + HВ = 16,7 м;
− высота фермы на опоре hro = 2,25 м;
Горизонтальные размеры:
– пролеты здания на осях АБ и БВ, АБ = БВ = 9 м;
– привязка наружной грани колонны к разбивочной оси: по оси А и В –нулевая, по оси Б – центральная;
– высота сечения колонны в плоскости рамы h по осям А, Б и В:
1/30H = 1/30 * 16,7 м = 0,56 м, принимаем № профиля - ⌶60Ш1 (К1),
1/30H = 1/30 * 13,7 м = 0,46 м, принимает № профиля - ⌶45Ш4 (К2).

Список чертежей:
Лист 1 - Схема расположения колонн на отм. 0.000, разрезы 1-1, 2-2, ведомость элементов, узлы, схема расположения элементов перекрытия на отм. 13.200

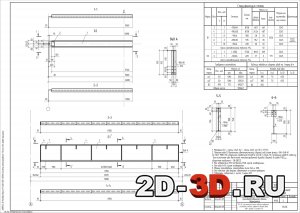

Лист 2 - Б1т, Б2, таблица требуется изготовить, таблица заводских сварных швов, вид А, разрез 5-5, разрез 6-6

Содержание расчетно-пояснительной записки (40 страниц):
1 Разработка конструктивной схемы каркаса здания
1.1 Разбивка сетки колонн
1.2 Определение основных размеров поперечника
2 Компоновка конструктивной схемы перекрытия в здании
3 Расчет элементов перекрытия здания на отм. 13.200
3.1 Расчет стального настила
3.2 Расчет балки настила
3.3 Расчет и конструирование ригеля перекрытия
3.4 Расчет и конструирование сопряжений: балки настила с ригелем<br>перекрытия и ригеля перекрытия с колонной по оси Б
4 Расчет и конструирование колонн по оси Б


Проверка жесткости ригеляПримыкание ригеля к колоннеРасчет стержня колонны
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат cdw Компас, doc Word, pdf 40 (2)
