Производственное здание из металлических конструкций высотой в 1 этаж

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 3
Теги: ВГТУ 1 этаж
Категории: Архитектурные. Промышленные здания и сооружения / Строительство, ЖБК, металлоконструкции

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	66 (3)

В данном курсовом проекте было выполнено проектирование промышленного здания из металлических конструкций. Записка с расчетами и чертежи выполненные в AutoCAD легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ. Для удобства печати чертежи дополнительно продублированы в PDF.

Исходные данные:
Грузоподъёмность крана Q = 800кН;
Пролет крана Lcr = 28м;
Пролет рамы L = 30м;
Высота крана Hcr = 4 м;
Выступающая часть крана В1 = 0,4;
Отметка оголовки кранового рельса H01 = 15 м;
Шаг колонн L = 6 м;
Режим работы крана – K5;
Длина здания L = 96 м;
Район строительства – Владимир.

Список чертежей:
1. Схема расположения колонн и подкрановых балок; разрезы, узлы, ведомость элементов
2. Отправочная марка фермы Ф-2, геометрическая схема фермы

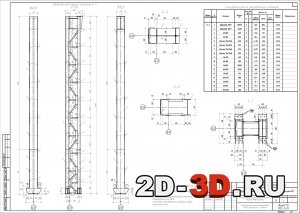

3. Отправочная марка подкрановой части колонны К-1, сечения

Содержание расчетно-пояснительной записки:
1. Исходные данные.
2. Компоновка поперечной рамы.
3. Сбор нагрузок, действующих на поперечную раму здания
3.1. Постоянные нагрузки (нагрузка от собственного веса конструкций)
3.2. Временные нагрузки.
3.2.1. Ветровая нагрузка.
3.2.2. Снеговая нагрузка.
3.2.3 Крановая нагрузка.
4. Расчёт подкрановой балки.
4.1. Подбор сечения тормозного швеллера.
4.2. Определение расчётных усилий.
4.3. Подбор сечения подкрановой балки.
4.4. Определение положения центра тяжести тормозной конструкции.

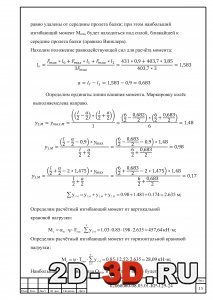

4.5. Проверка принятого сечения
4.6. Проверка местных напряжений в стенке подкрановой балки.
4.7. Проверка устойчивости балки.
4.8. Проверка жёсткости.
4.9. Проверка устойчивости стенки.
4.10. Расчёт катета сварного шва крепления стенки к верхнему поясу
4.11. Проверка стенки на опирание рельса с эксцентриситетом
5. Расчёт прогонов.
6. Расчёт стропильной фермы.
6.1. Расчет раскосов.
6.2. Расчет верхнего пояса.
6.3 Проверка устойчивости всего стержня в плоскости действия момента
6.4 Проверка сечения на устойчивость из плоскости рамы.
6.5 Расчёт узлов колонны.
6.5.1 Расчет базы колонны.
6.5.2. Расчет рамного узла колонны (консоли)
7. Расчёт стропильной фермы.
7.1 Исходные данные
7.2. Расчёт нижнего пояса
7.4. Расчёт верхнего пояса
8. Список литературы


Институт архитектуры и строительства
федерального государственного бюджетного образовательного учреждения высшего образования
«Волгоградский государственный технический университет» ВГТУ

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	66 (3)
