Кран башенный трубчатый грузоподъемность 25 т

8 753
Max
20 мая 2011
  • 100

Проект башенного крана
Курсовой.


Техническая характеристика:
Грузовой момент 6250 кН
Грузоподъёмность 25 т.
Вылет наибольший 25 м., наименьший 13м.
Высота подъёма крюка: при наибольшем вылете 33 м, при наименьшем вылете 41 м.
Скорость: подъёма груза 20 м/мин, передвижения крана 20 м/мин.
Частота вращения поворотной части 0,7 об/мин
Радиус поворотной части(наиб) 3,8 м
Подкрановый путь (тип рельса) - Р65
Нагрузка от ходового колеса на рельс 296 кН
Число колёс: ходовых 8 шт, в том числе приводных 4 шт.

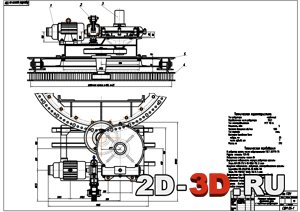

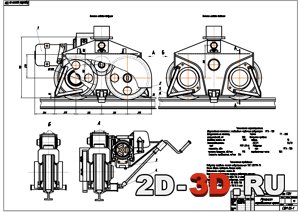

Список чертежей: общий вид башенного крана, лебёдка крановая, разрез барабана, механизм передвижения, механизм поворота с червячным редуктором, спецификации.

Содержание
Введение
1.Анализ существующих конструкций серийно выпускаемых машин
1.1.Основные особенности предлагаемой конструкции
1.2.Описание работы машины
2.Расчётно-конструктивная часть
2.1Расчёт механизма подъёма груза
2.1.1.Выбор каната
2.1.2.Определение основных размеров блоков и барабана
2.1.3.Выбор двигателя
2.1.4.Выбор муфты
2.1.5.Выбор тормоза
2.1.6.Проверка двигателя по ускорению
2.1.7.Проверка тормоза по ускорению
2.1.8.Проверка двигателя на нагрев
2.2. Расчёт механизма передвижения крана
2.2.1. Определение геометрических и массовых характеристик крана
2.2.2. Выбор механизма передвижения
2.2.3.Выбор двигателей и ходовых тележек
2.2.4.Проверка двигателя по моменту
2.2.5.Выбор тормоза
2.3.2.Проверка тормоза по моменту
Список используемой литературы

Чертежи выполнены в Компасе и AutoCAD.
