Разработка конструкции башенного крана г/п 15 т.

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 4
Категории: Краны / Башенные краны

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, AutoCAD, Word, cdw, dwg, docx	55 (4)

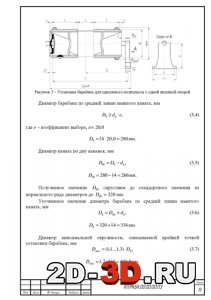

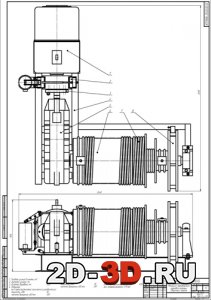

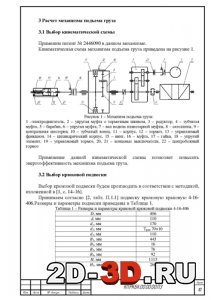

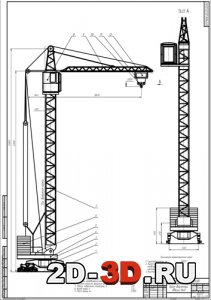

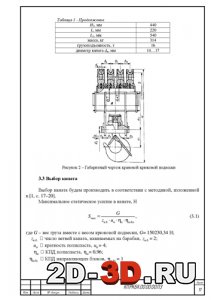

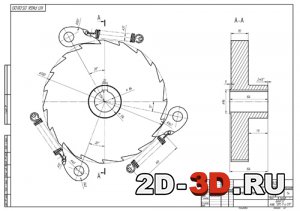

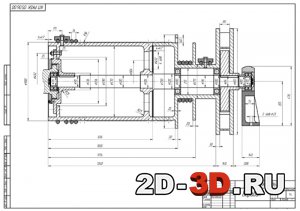

Список чертежей: кран башенный (общий вид), механизм передвижения крановой тележки (сборочный чертеж), барабан, храповый механизм, спецификации.
Содержит патенты на крановые механизмы.

Целью данного курсового проекта является разработка конструкции передвижного башенного крана с поворотной башней. Подъем груза у разрабатываемого крана осуществляется за счет механизма подъема груза, расположенного на грузовой тележке. Передвижение тележки осуществляется за счет лебедки передвижения грузовой тележки, расположенной на поворотной платформе.
В данном курсовом проекте рассчитываются следующие механизмы: механизм подъема груза, механизм передвижения тележки и механизм поворота крана.
Башенный кран – поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикально расположенной башни.
Основное назначение башенного крана — обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ.

Техническая характеристика крана:
1.Грузоподъемность, кг 15000
2.Вылет крюка, м
наибольший           5
наименьший 3
3.Высота подъема крюка, м 20
4.Скорость подъема груза, м/мин 10
5.Скорость передвижения крановой тележки, м/мин 25
6.Угловая скорость вращения крана, об/мин           2
7.Радиус поворотной платформы, м 3,12
8.Колея крана, м 3,33
9.Масса крана, кг 51100

Техническая характеристика механизма передвижения крановой тележки:
1.Тяговое усилие в канате, кН 83,29
2.Диаметр каната, мм 28
3.Диаметр барабана, мм 630
4.Редуктор:
тип трехступенчатый коническо-цилиндрический
мощность, кВт 36
частота вращения, об/мин 581
5.Электродвигатель:
тип MTB 611-10
мощность, кВт 36
частота вращения, об/мин 581
6.Тормоз:
тип ТКТГ-400м
диаметр тормозного шкива, мм 400
тип гтдротолкателя ТГМ-80
