Кран консольный на вращающейся колонне грузоподъемностью 45 т
Курсовой проект

Кран консольный

Техническая характеристика консольного крана
  1. Грузоподъемность - 4500 кг
  2. Скорость подъема груза - 0,133 м/с
  3. Скорость передвижения крана - 0,15 м/с
  4. Скорость передвижения электротали - 0,4 м/с
  5. Максимальная высота подъема - 4 м
Стальная конструкция крана состоит из опорной вертикальной рамы, на которой вертикально закреплена колонна с поворотной консолью, как у настенного поворотного крана. Механизм подъёма установлен на основании консоли, а направляющий блок каната — на конце консоли. Конструкция опорной рамы и ходовой части такая же, как у крана с неподвижной консолью.

Привод механизма подъема состоит из электродвигателя MTF 312-6 мощностью 15 кВт, числом оборотов n=955 об/мин, тормоза ТКТ-160 с тормозным моментом 100 Нм, упругой втулочно-пальцевой муфты на базе МУВП-2, редуктора Ц2У-200 с передаточным числом 31,5, и допускаемой нагрузки на тихоходном валу Р= 3,48 кН

Стрела крана выполняется из трубы швеллера с растяжкой из двух уголков 40*4. Поворотная колонна выполняется из трубы 219х8, а неповоротная - из трубы 180x12. верхняя опора состоит из упорного подшипника № 8112 и радиального сферического подшипника № 1220,  нижняя - подшипник № 1222.

В курсовом проекте был спроектирован кран консольный на вращающейся колонне с переменным вылетом, грузоподъемностью 4,0 т и высотой подъема 3,5 м.

Проведен обзор и анализ существующих конструкций, выполнена классификация грузоподъемных машин, дано описание крановых механизмов, сделан патентный обзор. Приводится описание спроектированной конструкции. Выполнен расчет привода механизма подъема груза, двигатель привода проверен на нагрев. Рассчитан привод поворота крана. Выбраны схемы трансмиссий, подобраны редукторы, муфты, тормоза.

Проведены расчеты металлоконструкции крана, а именно, стрелы, поворотной и неповоротной колонны, рассчитана рама основания. Проектирование крана позволило практически закрепить знания, полученные в курсе «Грузоподъемные машины».

Список чертежей курсового проекта:

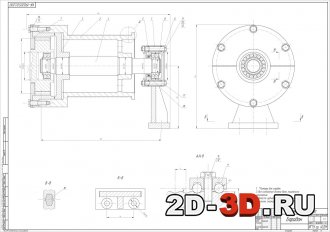

  1. Барабан
  2. Общий вид консольного крана

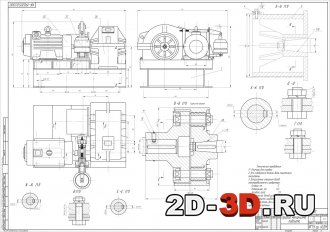

  3. Привод механизма подъема

Содержание текстовой части
Введение
1.  Обзор и анализ существующих конструкций
1. 1 Обзор конструкций грузоподъемных машин
1.2 Виды козловых кранов
1.3 Виды грузозахватных устройств и механизмы ГПМ
1.4 Патентный обзор
2.  Описание конструкции
3.  Расчет основных параметров консольного крана
3.1 Расчет механизмов подъема
3.2 Расчет механизма перемещения
4.  Расчет на прочность
4.1 Расчет металлоконструкции крана
5. Технико-экономический расчет
Заключение
Список использованных источников
Приложения


Барабан Привод механизма подъема

Обзор и анализ существующих конструкций Описание конструкции Расчетная схема барабана

Расчет основных параметров консольного крана Спецификация
