Расчет поворотного стрелового крана 25 кн 2500 кг 2,5 т

305
TheEmptyHearse
24 ноября 2020
  • 0

Формат файлов: Компас-3D, cdw, word, doc, pdf
Кол-во чертежей: 3
Расчет поворотного стрелового крана
Курсовой проект

Поворотный кран с постоянным вылетом стрелы

Опора колонны нижняя  Механизм подъема груза расчёт  Подбор двигателя

В данном курсовом проекте предлагается разработать поворотный кран с постоянным вылетом стрелы, который состоит из механизма подъема, механизма поворота, металлоконструкции, крюковой подвески.

Исходные данные
  1. Грузоподъёмность G - 25 кН
  2. Скорость подъёма груза - 12 м/мин
  3. Вылет стрелы L - 3 м
  4. Высота подъёма груза H - 3 м
  5. ПВ - 15%
  6. Группа режима работы    М3
Список чертежей курсового проекта

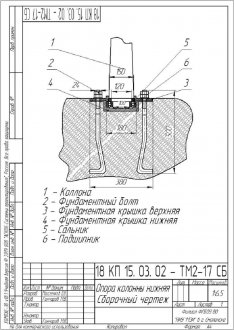

  1. Опора колонны нижняя
  2. Установка барабана
  3. Чертёж поворотного крана с постоянным вылетом стрелы, общий вид (+спецификация)
В курсовом проекте произведен расчет поворотного крана, стоящего на фундаментной плите:
  1. грузоподъемность – 25 кН,
  2. скорость подъема груза – 12 м/мин,
  3. высота подъема груза – 3 м,
  4. ПВ= 15%,
  5. высота колонны – 1,25м,
  6. вылет стрелы – 3 м,
Механизм подъема груза: двигатель MTF 111-6, редуктор Ц3У-160 с передаточным числом 63, барабан механизма подъема с канатом двойной свивки типа ЛК-Р по ГОСТу 2688-80 диаметром 6,9мм; кратность полиспаста – 2; тормоз ТКГ-160, муфта втулочно-пальцевая МУВП-1000.

Механизм поворота крана: двигатель MTKF 011-6, редуктор Ч-80 с передаточным числом 40, тормозное устройство ТКГ-200, муфта втулочно-пальцевая МУВП-1000.

Выполнены необходимые расчеты колонны и фундамента крана.

СОДЕРЖАНИЕ
Введение
1 Теоретические сведения
1.1 Историческая справка
1.2. Общие сведения
1.3 Области применения кранов
1.4 Основные узлы подъёмных кранов.
2.Расчеты

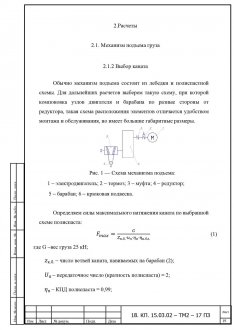

2.1. Механизм подъема груза
2.1.2 Выбор каната
2.1.3. Выбор крюковой подвески и крюков
2.1.4 Основные размеры блоков и барабанов
2.1.5 Определение диаметра оси барабана и выбор подшипника

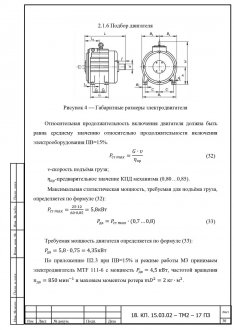

2.1.6 Подбор двигателя
2.1.7 Выбор передаточного механизма
2.1.9 Выбор тормоза
2.1.10 Проверка электродвигателя на пусковую нагрузку
2.1.12 Расчёт крепления каната к барабану

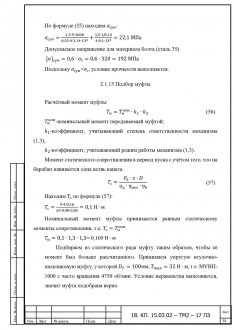

2.1.13 Подбор муфты
2.2 Механизм поворота груза
2.2.1 Определение веса составляющих частей металлоконструкций
2.2.3 Подбор подшипников для нижней опоры колонны.

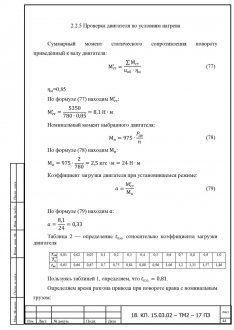

2.2.5 Проверка двигателя по условиям нагрева
2.2.6 Определение максимальной нагрузки в упругих связях механизма поворота
2.2.8 Расчет опорной плиты фундамента
2.2.9 Расчет фундамента
2.2.10 Расчет колонны
2.2.11 Расчет лап опорной плиты
Заключение
Список использованной литературы
ПРИЛОЖЕНИЯ

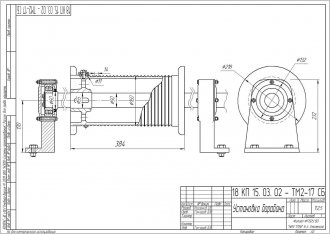

Установка барабана

  Подбор муфты  Проверка двигателя по условиям нагрева

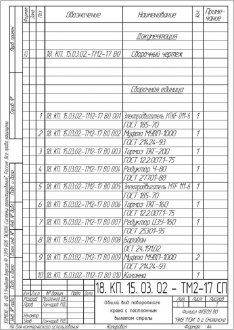

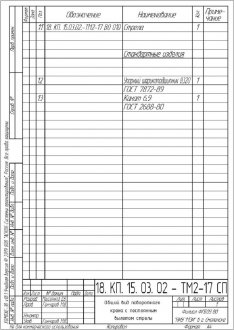

Кран спецификация лист 1  Кран спецификация лист 2
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 60(3)
