Самоходный кран с башенным оборудованием грузоподъемность 4 т

2 397
Аким
7 июня 2017
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 9
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 32

Самоходный кран с башенным оборудованием грузоподъемностью 4 тонны (4000 кг)

Курсовой проект

Кран самоходный Барабан грузовой
Барабан МПГ Кинематические схемы
Механизм подъема

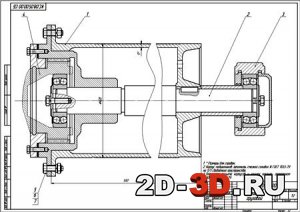

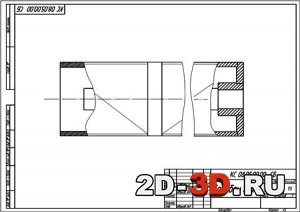

В составе чертежи и спецификации: барабан МПГ, барабан грузовой, кран МПГ, кинематические схемы.

Цель курсового проекта по грузоподъёмным машинам спроектировать кран самоходный с башенным оборудованием.

Цель данной работы – освоение основных расчётов грузоподъёмных машин на примере самоходного крана.            Главными задачами студента являются:

 - освоение методов расчёта крановых механизмов и их приводов;

- выбор на основе этих расчетов нормализованных и стандартных сборочных единиц, их рациональная компоновка;

- закрепление сведений о данном кране при выполнении и оформлении технических документов курсового проекта (работы).



Содержание РПЗ:
Расчёт механизма подъёма груза.

1.1 Выбор схемы полиспаста

1.2 Расчёт усилий в канате и выбор каната

1.3 Выбор конструкции барабана и определение его размеров

1.4 Расчёт крепления каната

1.5 Расчёт грузовой подвески

1.5.1 Выбор подшипника блока

1.5.2 Расчёт оси блока

1.5.3 Выбор крюка, расчёт гайки крюка

1.5.4 Выбор подшипника под гайку крюка

1.5.5 Расчёт траверсы

1.5.6 Расчёт щеки

1.6 Определение мощности выбор двигателя

1.7 Выбор стандартных элементов.

1.7.1 Выбор редуктора

1.7.2 Выбор муфты

1.8 Выбор тормоза

2 Расчет механизма поворота крана

2.1 Определение вертикальной силы


Дополнительные чертежи самоходных кранов.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 32
