Кран самоходный с решетчатой стрелой г/п 15 т.

9 471
Max
2 июня 2012
  • 100

Теги: СИБАДИ
Категории: Чертежи автомобильных кранов / Краны
Тип проекта Кол-во листов (чертежей)
Формат

Кран самоходный с решетчатой стрелой г/п 15 тонн

Курсовой проект

Кинематические схемы механизмов Механизм подъема груза чертеж
Выбор каната Расчетные схемы Спецификация




Скачать:

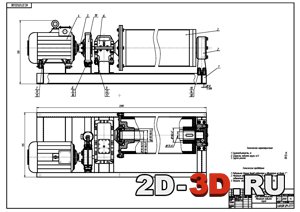

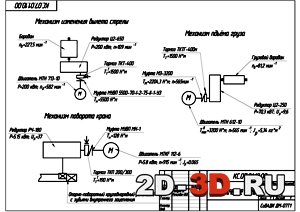

Список чертежей: кран самоходный общий вид, барабан механизма подъема груза, кинематические схемы (механизма изменения вылета стрелы, поворота крана, подъёма груза), механизм подъёма груза, спецификации.



Техническая характеристика крана

База - Кран колесный МКГ-6,3

Вылет стрелы 12 м

Высота подьёма груза 18 м

Грузоподьёмность 15 тонн

Скорость подьёма груза 0,5 м/с

Скорость изменения вылета стрелы 0,5 м/с

Частота вращения ОПУ 1 мин

Группа режима М6

Скорость передвижения, транспортная 30 км/ч

Масса крана 23,5 т



Содержание расчетной части:

Введение

1 Расчет механизма подъема груза

1.1 Определение кратности полиспаста

1.2 Определение тягового усилия полиспаста

1.3 Выбор гибкого элемента

1.4 Определение расчетного диаметра барабана

1.5 Проверка барабана на прочность

1.6 Расчет крепления каната

1.7 Расчет грузовой подвески

1.7.1 Расчет блока

1.7.2 Выбор подшипника блока

1.7.3 Расчет оси блока

1.7.4 Выбор подшипника под гайку крюка

1.7.5 Расчет траверсы

1.7.6 Расчет щеки

1.7.7 Проверка щеки на смятие

1.8 Определение мощности и выбор электродвигателя

1.8.1 Проверка двигателя по пусковому моменту

1.9 Выбор редуктора

1.10 Выбор муфты

1.11 Выбор тормоза

2 Расчет механизма изменения вылета

2.1 Расчет полиспаста стрелоподъемного механизма

2.2 Выбор гибкого элемента

2.3 Определение мощности и выбор электродвигателя

2.4 Выбор редуктора

2.5 Выбор муфты

2.6 Выбор тормоза

Список литературы

Приложение Задание на курсовой проект



СибАДИ



Чертежи выполнены в Компасе и AutoCAD, cdw и dwg формат файлов.
