Конусная дробилка КСД-900 чертежи и расчёты

7 336
Max
2 марта 2019
  • 100

Формат файлов: dwg, AutoCAD, docx, word
Кол-во чертежей: 8
Теги: Konysnaia_drobilka
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, word 37 (8)

Конусная дробилка КСД-900

Разработка проекта модернизации конусной дробилки КСД-900

Работа состоит из пояснительной записки, графической части в виде чертежей формата А1, А3 и А4 и спецификации на общий вид и модернизируемый узел (Конус дробящий).

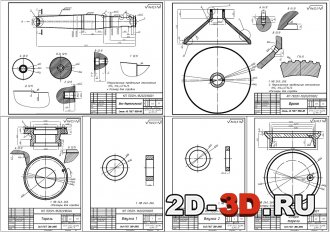

Чертежи конусной дробилки КСД-900 Чертежи деталей дробилки КСД-900

Конус дробящий

Определение степени измельчения дробилки  Расчёт параметров конусной дробилки  Схема определения усилий дробления

Список чертежей: общий вид, конус дробящий, деталировка, вал вертикальный, броня, тарель, втулки, опора тарели.

Выбранная модернизация относится к подвижному конусу дробилки. Данное изобретение решает задачу создания конусной дробилки, характеризующейся повышенной эффективностью разрушения материала, пониженными энергозатратами при дроблении при повышении качества зернового состава дробимого материала и снижении износа броней.

Для решения поставленной задачи в конусной дробилке, содержащей станину с дробильной чашей, рабочая поверхность которой выполнена в виде направленных в сторону приемного отверстия кольцевых ступеней и образует с броней дробящего конуса камеру дробления, предложено согласно настоящему изобретению на наружной поверхности брони дробящего конуса в нижней ее части выполнить выступы, размещенные вдоль образующих брони на длине 0,25 - 0,5 длины образующей, и имеющие сечения, уменьшающиеся в направлении меньшего диаметра конуса.

В процессе выполнения курсового проекта была рассмотрена технологическая схема производства кирпича, в которой было обозначено место рассматриваемой машины, изучено устройство и принцип действия конусной дробилки среднего дробления КСД-900.

В результате проведения патентного поиска был выбран патент, на основе которого проведена модернизация машины, которая позволила повысить эффективность разрушения разрушаемого материала, при уменьшении энергозатрат в процессе дробления, а также позволила повысить качества зернового состава дробильного материала и снижения износа камеры дробления.

В процессе выполнения работы были проведены расчёты основных параметров машины, таких как производительность, мощность электродвигателя, частота вращения вала.



Техническая характеристика:

Назначение – среднее и грубое дробление руд (кроме пластичных.

Диаметр основания дробящего конуса – 900 мм

Ширина проема щели – 250 мм

Наибольший размер кусков исходного материала – 100 мм

Диапазон регулирования разгрузочной щели  15 – 40 мм

Частота вращения дробящего конуса 5,2 об/с

Частота вращения приводного вала 7,8 об/с

Производительность 150 м3/ч

Мощность электродвигателя – 54 кВт

Напряжение тока, подводимого с частотой 50 Гц 380 В


Содержание расчётно-пояснительной записки:

ВВЕДЕНИЕ

1. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОИЗВОДСТВА КИРПИЧА

2.  КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ КОНУСНОЙ ДРОБИЛКИ СРЕДНЕГО ДРОБЛЕНИЯ.

3. ПАТЕНТНЫЙ ПОИСК

4. СУЩНОСТЬ МОДЕРНИЗАЦИИ

5. РАСЧЁТ ОСНОВНЫХ ПАРАМЕТРОВ КОНУСНОЙ ДРОБИЛКИ КСД-900.

5.1 Угол захвата

5.2 Частота вращения вала

5.3 Производительность

5.4 Мощность электродвигателя

5.5 Равнодействующая усилий дробления

5.6 Определение степени измельчения

5.7 Расчёт вала на выносливость

ЗАКЛЮЧЕНИЕ

СПИСОК ЛИТЕРАТУРЫ

Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, word 37 (8)
