Разработка мобильной дробильной установки

Дипломный проект

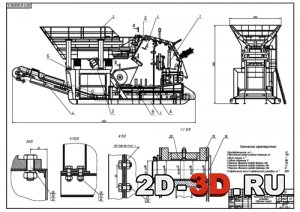

Узлы мобильной дробильной установки Дробилка ударного действия

Вал Детали дробилки ударного действия

Чертёж пальца Дробилка ударного действия в разрезе



Расчет параметров дробилки Спецификация Эпюра изгибающих моментов



В данном дипломном проекте предлагается разработка мобильной дробильной установки, а в частности упрощение и сокращение сроков по обслуживанию и ремонту одной из сборочных единиц – дробилки ударного действия.

На основании литературной и патентной проработки предлагается замена старых ударных и отражательных элементов на элементы с новой системой крепления. Также подобрано приспособление используемое в процессе изготовления детали, представлена технология изготовления детали, раздел с расчётами по технике безопасности и экологичности проекта. Произведён расчёт технико - экономических показателей внедрения.

Список чертежей: общий вид мобильной дробильной установки на 2 листах, дробилка ударного действия на 3 листах, деталировка (вал, верхняя тарелка, втулка, зажим, нижняя тарелка, палец 2 шт.), листы по технологии изготовления пальца, приспособа - пресс пневматический, спецификации.

Техническая характеристика:

1. Производительность 50 т/ч

2. Максимальный размер исходного материала 500 мм

3. Объём загрузки 3 м

4. Рабочее напряжение 380 В

5. Мощность двигателя привода дробилки 110 кВт

6. Мощность двигателя привода конвейера 7,5 кВт

7. Мощность двигателя привода вибратора 5,5 кВт

8. Гидравлическое масло в гидравлической установке 2000 мм.

Содержание РПЗ:

Введение

1 Мобильная дробильная установка

1.1 Область применения дробильно-сортировочного оборудования

1.2 Основные преимущества мобильной дробильной установки

2 Модернизация мобильной дробильной установки

2.1 Общее описание мобильной дробильной установки

2.2 Литературно-патентный поиск и предложения по модернизации

2.3 Описание конструкции о принцип работы дробилки ударного действия

2.4 Определение работоспособности и расчет основных параметров мобильной дробильной установки

3 Технология изготовления детали

3.1 Спроектированное приспособление

3.2 Описание конструкции приспособления и принцип работы

3.3 Расчёт приспособления

3.4 Выбор материала и обоснование метода получения заготовки

3.5 Маршрут обработки детали

4 Безопасность и экологичность проекта

4.1 Общие правила безопасности проведения работ на установке

4.2 Защита от шума и вибрации

4.3 Установление опасных зон и расчет на прочность ограждения

4.4 Освещенность

4.5 Электробезопасность

4.6 Правила поведения в аварийных ситуациях

4.7 Противопожарные мероприятия

4.8 Аварийные и чрезвычайные ситуации

4.9 Охрана окружающей среды

5 Экономическая часть

5.1 Расчет единовременных затрат производства дробилки подрядным способом

5.2 Расчет единовременных затрат при хозяйственном способе производства дробилки

5.3 Расчет текущих затрат

5.4 Расчет экономической эффективности и срока окупаемости от внедрения в ОТМ

5.5 Расчет точки безубыточности для ББ и НО

6 Технология изготовления детали - палец

Заключение

Список литературы
