Конусная дробилка КСД-900

7 629
Andreyca
2 января 2019
  • 40

Формат файлов: dwg, AutoCAD, doc[, Word
Кол-во чертежей: 8
Теги: Konysnaia_drobilka
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, doc[, Word 22 (8)

Модернизация конусной дробилки КСД-900

Курсовой проект с чертежами и расчётами дробилки

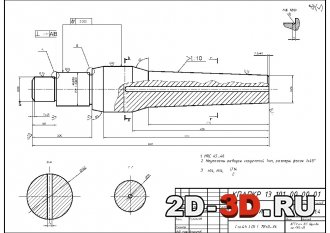

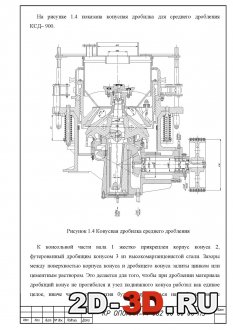

  конусная дробилка КСД-900 чертёж с разрезом   Вал

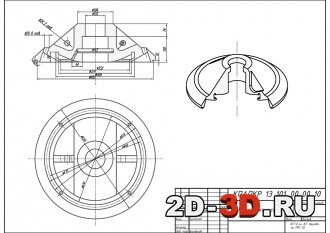

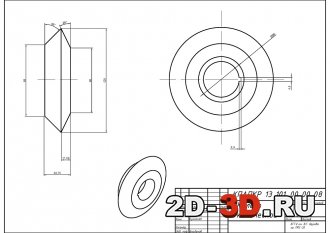

 Колесо коническое  корпус конуса

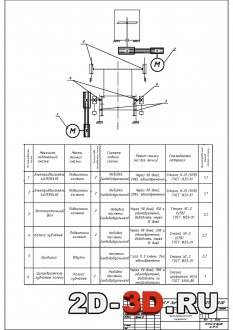

Конусная дробилка КСД-900 карта смазки центробежного-фильтрационного агрегата

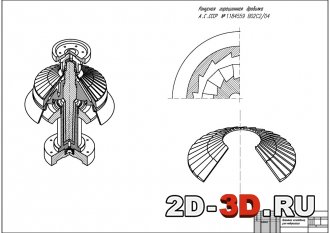

патентное исследование , узел модернизации

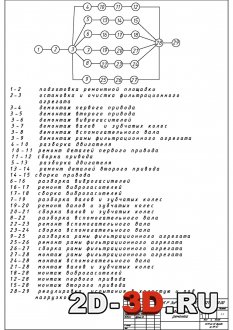

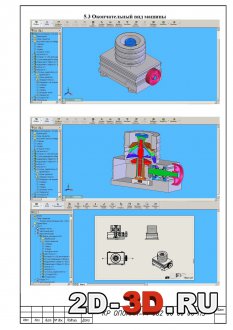

сетевой график ремонта построение футеровочного кольца    Окончательный вид машины 3д




Список чертежей: конусная дробилка КСД-900, вал, карта смазки центробежного-фильтрационного агрегата, колесо коническое, корпус конуса, патентное исследование, узел модернизации, сетевой график ремонта.


Техническая характеристика дробилки:
Диаметр основания конуса, м 0,6
Ширина загрузочного отверстия, м 0,1
Ширина выходной щели, м 0,018-0,035
Частота вращения конуса, с-1 5,83
Производительность, м3/с 0,0053-0,011
Мощность электродвигателя, кВт 30


Сущность модернизации заключается в том, что выступы клиновидной формы на рабочих поверхностях подвижного и неподвижного конусов, направленные по образующим конусов, образованы пересечением касательных и нормальных плоскостей к поверхностям конусов и направлены противоположно друг другу

Габаритные размеры, мм
длина 1600
ширина 1100
высота 1365
Масса дробилки, т. 15


Содержание расчётно-пояснительной записки:

Введение

Назначение, конструкция и область применения конусной дробилки

Патентное исследование сущность модернизации.

Назначение, конструкция и область применения конусной дробилки

Описание программного обеспечение при проектировании конусной дробилки

Назначение, конструкция и область применения конусной дробилки

Построения вала приводного в сборе.

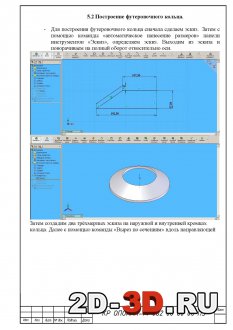

Построение футеровочного кольца.

Окончательный вид машины
