Конусная дробилка КМД-2200

24 216
Max
28 ноября 2012
  • 100

Теги: Konysnaia_drobilka
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Кол-во листов (чертежей)
Формат

Конусная дробилка КМД-2200 дробильной фабрики.

Дипломный проект

Конус дробящий до модернизации Конус дробящий после
Прочностной расчет Разрез корпуса дробления Расчет элементов кинематической схемы




Скачать:



Цель проекта - повышение производительности работы дробилки при  одновременном снижении удельного расхода энергии на дробление путем изменения кинематики подвижного конуса.



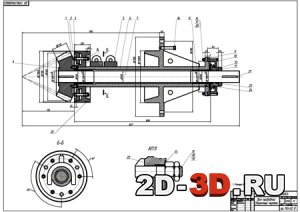

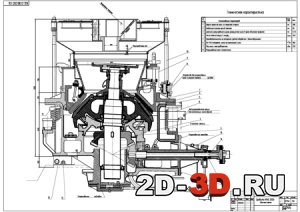

Список чертежей: разрез корпуса дробления, дробилка КМД-2200, вал приводной, конус, дробящий до и после модернизации, вал верхний, вал нижний, вал в  сборе, спецификации.



СОДЕРЖАНИЕ РПЗ:

РЕФЕРАТ

ВВЕДЕНИЕ

1 АНАЛИТИЧЕСКАЯ ЧАСТЬ

1.1. Структура ОАО «Миттал Стил Кривой Рог», асортимент выпускаемой продукции

1.2 Характеристика горно-обогатительного комплекса, применяемое оборудование

1.3 Назначение и область применения конусной дробилки

1.4 Техническая характеристика дробилки КМД-2200

1.5 Описание конструкции дробилки КМД-2200

1.6  Анализ недостатков в работе дробилки КМД-2200

1.7 Литературно-патентный обзор

1.8 Предложения по модернизации

2 ОСНОВНАЯ ЧАСТЬ

2.1 Описание  конструкции модернизированной дробилки

2.2 Исходные  данные и расчеты  нагрузок на  дробилку

2.3   Расчет мощности привода механизма

2.4 Силовой и кинематический анализ механизма

2. 5 Расчет элементов кинематической схемы

2.6 Расчет-обоснование, выбора угла изгиба вала конуса в соответствии с проводимой модернизацией

2.7 Прочностной расчет деталей и узлов, подвергающихся модернизации

2.8 МОНТАЖ ДРОБИЛКИ

2.8.1 Разработка фундамента

2.8.2 Геодезическое обоснование монтажа дробилки

2.8.3 Способы доставки дробилки к месту монтажа

2.8.4 Технологическая карта  монтажа дробилки

2.9 ЭКСПЛУАТАЦИЯ ДРОБИЛКИ

2.9.1 Техническое обслуживание дробилки.

2.9.2 Смазка

2.9.3 Описание смазочного устройства.

2.10 РЕМОНТ ДРОБИЛКИ

2.10.1 Характеристика ремонтного хозяйства ДФ

2.10.2 Планирование ремонтов оборудования

2.10.3 Организация, выполнение ремонтных работ

2.10.4 Специальность, количество и разряд рабочих для каждой операции

2.10. 5 Разработка кооперационного графика

3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ

4 ОХРАНА ТРУДА

4.1 Выбор и характеристика строительной площадки участка дробления

4.2 Основные вредности и опасности участка дробления

4.3 Мероприятия по снижению вредностей и опасностей на участке дробления

4.4 Средства  индивидуальной защиты

4.5 Санитарно-бытовые  помещения  и устройства

4.6 Пожарная  безопасность

ПЕРЕЧЕНЬ ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.



Чертежи выполнены в Компас и AutoCAD, cdw и dwg формат.
