Конусная дробилка с крутым конусом
Курсовой проект

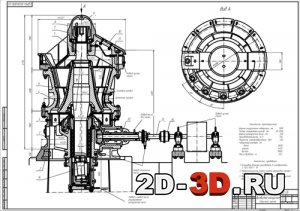

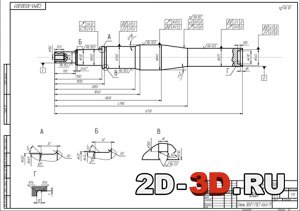

Дробилка конусная (сборочный чертеж)Вал

Кинематический расчет конусной дробилкиПроизводительность конусных дробилок крупного дробленияМощность привода


Список чертежей: дробилка конусная (сборочный чертеж), вал, спецификация.

На массивной станине дробилки закреплен корпус, состоящий из двух частей - нижней и верхней, фланцы кото­рых скреплены между собой болтами. Корпусные детали отлиты из стали 25Л или 35Л. Внутренние поверхности их обли­цованы в зоне дробления сменными плитами 4 из марганцовистой стали 110Г13Л, в зоне разгрузки дробленого материала - стальными листами из проката, которые защищают станину от изна­шивания.
Для смазки дробилок применяются централизованные системы жидкой и густой смазки.
Подлежащий дроблению мате­риал подается сверху в прием­ную воронку и далее на рас­пределительную тарелку. Дробимый материал разгружается из дробилки по кольцевому пространству. Патрубок приводного вала и ребра станины, соеди­няющие центральный патрубок с наружным кольцом, в местах разгрузки дробимого материала закрыты плитами.
Технологическая линия по производству щебня из известняка производительностью 700-800 т/ч включает в себя следующие операции:
взрывные камни размером меньше 2000 мм загружаются в вибрационный грохот самосвалом, затем вибрационный питатель равномерно подает камни в конусную дробилку. Материал сначала дробится в конусной дробилке (это первая стадия дробления), после чего подается на вибрационный питатель, а затем роторную дробилку, для осуществления второй стадии дробления.

Техническая характеристика:
Ширина загрузочного отверстия, мм 1300
Размер загружаемых кусков, мм до 1200
Ширина разгрузочной щели, мм 230
Производительность, м/ч 750
Мощность электродвигателя, кВт 238
Габаритные размеры, мм
- длина 8600
- ширина 4450
- высота 8900
Масса дробилки, т 23,2

Содержание пояснительной записки
Содержание
Введение
1. Описание конструкции машины, её рабочего процесса с необходимыми пояснениями, схемами, рисунками
2. Описание технологии процесса выполняемого машиной и её место в технологической линии
3. Кинематический расчет машины по разработанной схеме с определением необходимых параметров
4. Мероприятия по технике безопасности и производственной санитарии
Список использованных литературных источников
Тип проектаУчебныйКол-во листов (чертежей)
ФорматКомпас, AutoCAD, Word, cdw, dwg, docx22 (2)
