Проектирование конического редуктора

3 414

ivanguit8

28 марта 2021

Формат файлов: Компас, Word, cdw, docx
Кол-во чертежей: 4
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, Word, cdw, docx	65 (4)

Проектирование конического редуктора

Курсовой проект

Список чертежей:

Редуктор конический
Колесо коническое

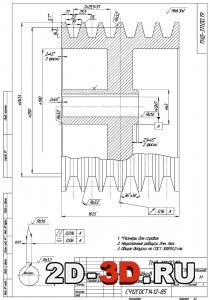

Шкиф ведущий

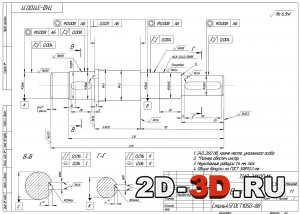

Вал
Спецификация

Исходные данные:

Частота вращения барабана, n_б=200 мин-1
Вращающий момент, Т_б=580 Н•м
Синхронная частота вращения электродвигателя, n_сх=1000 мин-1
Срок службы привода, L_п=4000 ч

Механический привод работает по следующей схеме: вращающий момент с электродвигателя через муфту передаётся на быстроходный вал редуктора. Редуктор понижает число оборотов и увеличивает вращающий момент, который через коническую зубчатую передачу и клиноременную передается на исполнительный механизм. Редуктор состоит из одной ступени. Ступень выполнена в виде конической передачи с прямыми зубьями.

Достоинством данного привода является невосприимчивость к переменным и кратковременным нагрузкам. Главный недостаток – более низкий КПД относительно цилиндрической передачи.

Техническая характеристика привода
1.1. Электродвигатель АИР160М6 УЗТУ16-525.564-84

Мощность РДВ = 15 кВт
Частота вращения вала nДВ = 970 об/мин
Величина скольжения S = 3%
Отношение максимального момента к номинальному TMAX/TН = 2,6
Диаметр вала электродвигателя d = 48 мм
Длина выходного конца вала l1 = 110 мм

1.2. Одноступенчатый конический редуктор

КПД редуктора: ηред = 0,96;
Передаточное число редуктора: uр = 2,5
Частота вращения валов редуктора: nБ = 970 об/мин , nТ = 388 об/мин
Вращающие моменты на валах: ТБ = 131,1 Н∙м, ТТ = 314,6 Н∙м
Габариты редуктора:

            - длина: 510 мм,
            - ширина: 396 мм,
            - высота: 345 мм.
1.3. Муфта упругая с торообразной оболочкой 315-48-I.1-38-I.1УЗ ГОСТ20884-75

Номинальный вращающий момент: Т = 315 Н∙м
Допускаемая частота вращения: n = 2000 мин-1
Диаметр на вал электродвигателя: d1 = 48 мм
Диаметр на вал редуктора: dр = 38 мм
Внешний диаметр муфты: D = 250 мм
Рабочая длина на валу редуктора: l = 82 мм

1.4. Привод

КПД привода: ηпр = 0,894

1.5. Ременная передача

Ремень С(В) 2500 ГОСТ 1284.1-89
КПД ременной передачи ηрп = 0,96
Число ремней z = 6
Диаметр ведущего шкива d_P1=261,4 мм
Диаметр ведомого шкива d_P2=511,4 мм
Диаметр натяжного шкива d_P3=200 мм

Содержание пояснительной записки
Введение
1. Технические характеристики привода
2. Кинематический и силовой расчет привода
3. Описание конструкции редуктора
4. Расчет зубчатых передач
5. Расчет клиноременной передачи
6. Конструкция и проектный расчет валов
7. Конструирование и расчет размеров зубчатых колес
8. Выбор смазочных материалов
9. Расчет и конструирование размеров корпуса редуктора
10. Определение нагрузок на валы и опоры
11. Проверочный расчет подшипников качения
12. Конструирование подшипниковых узлов
13. Выбор муфты
14. Расчет валов на усталостную прочность
15. Расчет шпоночных соединений
Список литературы
