Модель цилиндрического двухступенчатого редуктора

Формат файлов: .a3d .m3d .cdw Компас-3D, .docx Word, .jpg
Кол-во 3D моделей: 24
Кол-во чертежей: 1
Теги: СПбГАСУ
Категории: Редукторы и приводы, детали машин / КОМПАС-3D

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.a3d .m3d .cdw Компас-3D, .docx Word, .jpg	55 (1)


В проекте был произведён ручной расчёт передач и параметров редуктора с использованием методических материалов. Выполнен геометрический расчёт автоматизированным способом с помощью ПО «КОМПАС-3D». Спроектирована 3D-модель корпуса двухступенчатого редуктора и зубчатых передач.
В проекте были выполнены расчетно-пояснительная записка в Word, 3D модели в редактируемом формате Компас-3D, а также чертеж редуктора в формате .jpg со спецификацией. Проект легко редактируется, что позволяет использовать его в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Задание, исходные данные:


Список 3D моделей:

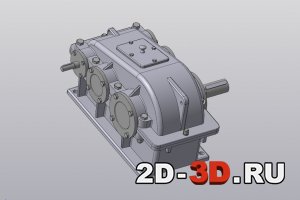

1. Сборка редуктора
2. Редуктор в цвете
3. Выходной вал
4. Крышка люка
5. Колесо выходного вала
6. Колесо промежуточного вала
7. Кольцо входного вала
8. Кольцо выходного вала
9. Кольцо выходного вала с манжетой
10. Кольцо промежуточного вала
11. Корпус
12. Крышка входного вала сквозная
13. Крышка входного вала
14. Крышка выходного вала сквозная
15. Крышка выходного вала
16. Крышка корпуса
17. Крышка промежуточного вала
18. Маслоуказатель
19. Пробка
20. Промежуточный вал
21. Шестерня вал
22. Шестерня промежуточного вала
23. Шпонка выходного вала
24. Шпонка промежуточного вала

Список чертежей (в формате .jpg):
1. Сборочный чертеж двухступенчатого цилиндрического редуктора + спецификации

Содержание расчетно-пояснительной записки:
Задание на курсовой проект
Введение
1.1. Определение мощности и частоты вращения двигателя. Выбор электродвигателя.
1.2. Определение передаточного числа привода и его ступеней.
1.3. Определение силовых и кинематических параметров привода.
1.4. Расчет закрытой цилиндрической зубчатой передачи.
1.4.1. Для второй зубчатой передачи
1.4.2. Для первой зубчатой передачи
1.5. Основные геометрические параметры передач.
1.6. Расчет открытых передач. Расчет цепной передачи.
1.7. Предварительный расчет валов.
1.7.1. Быстроходный вал
1.7.2. Промежуточный вал
1.7.3. Тихоходный вал
1.8. Расчет нагрузок валов редуктора.
1.9. Проверочный расчет подшипников.
1.9.1. Быстроходный вал
1.9.2. Промежуточный вал
1.9.3. Тихоходный вал
1.10. Проверочный расчет шпонок.
1.11. Промежуточный расчет валов.
1.12. Порядок сборки редуктора.
2. Геометрический расчет зубчатой передачи
Заключение
Список используемых источников

«Санкт-Петербургский государственный архитектурно-строительный университет».
