Проектирование привода механизма ПТСДМиО (редуктор двухступенчатый цилиндрический соосный)

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 5
Теги: Двухступенчатый цилиндрический
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	46 (5)

Редуктор двухступенчатый цилиндрический соосный с быстроходной ступенью и тихоходной. На выходном валу редуктора фрикционная управляемая муфта подлежит разработке. Цепная передача наклонена горизонтально. Назначение цилиндрического редуктора заключается в преобразовании низкого крутящего момента и высокой угловой скорости, передаваемой приводным двигателем входному валу, в повышенный крутящий момент и сниженную частоту вращения выходного вала.
Режим работы привода: не реверсируемый
Частота вращение n вых = 46 об/мин
Вращающий момент Т вых = 600н*м

Параметры для расчёта привода в соответствии с номером задания:


Вращающий момент T вых. = 500 Н*м
Частота вращения n вых. = 46 об/мин
Срок служба приводаt  t = 3000 ч
Частота вращения вала двигателя n синх. = 1500 об/мин
Режим работы двигателя не реверсируемый


Техническая характеристика привода и редуктора:

Электродвигатель тип АИР100L4
Частота вращения двигателя 1430
Мощность 4,0 кВт
Передаточное отношение редуктора 10
Номинальный момент на входном валу 205,3 Нм
Допускаемый момент вращения муфты предохранительной 256,6 нМ
Общее передаточное отношение привода 30,8
Номинальный момент на ведомой звездочке 600


Список чертежей:
1. Редуктор цилиндрический двухступенчатый – сборочный чертеж (со спецификацией)
2. Муфта дисковая фрикционная предохранительная - сборочный чертеж (со спецификацией)

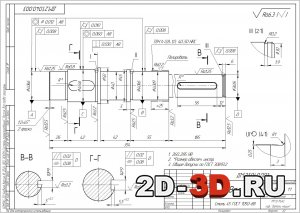

3. Вал
4. Привод конвейера (со спецификацией)

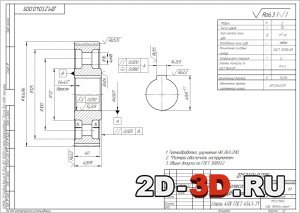

5. Колесо зубчатое

Содержание расчетно-пояснительной записки:
1. Исходные данные
2. Общий расчет привода
3. Расчет цилиндрической передачи 1-ой быстроходной ступени.
4. Расчет цилиндрической передачи 2-ой тихоходной ступени.
5. Расчет цепной передачи.
6. Проектный расчет валов, выбор подшипников и разработка конструкции редуктора и привода.
7. Проверочный расчет вала редуктора.
8. Проектирование предохранительной фрикционной дисковой муфты
Библиографический список

МГСУ МИАС
