Проектирование одноступенчатого червячного редуктора

225
r.sonnikov
13 июня 2024
  • 0

Формат файлов: .cdw Компас-3D, .docx Word, .pdf
Кол-во чертежей: 3
Теги: Червячный редуктор Санкт-Петербургский горный университет
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word, .pdf 18 (3)
Проектирование одноступенчатого червячного редуктора
Готовый курсовой проект с расчетами и чертежами в редактируемом формате .cdw Компас-3D

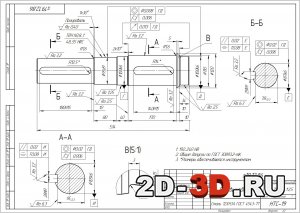

Редуктор червячный - сборочный чертеж Вал выходной

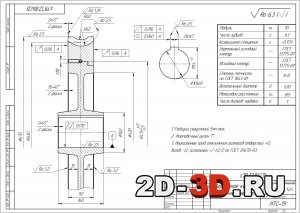

Червячное колесо - сборочный чертеж

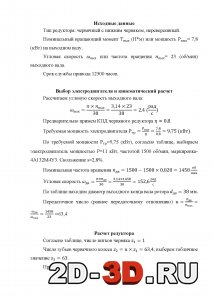

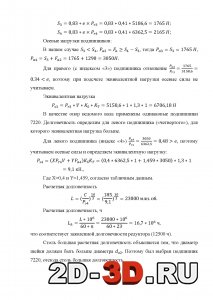

Выбор электродвигателя и кинематический расчетКонструктивные размеры корпуса редуктораОсевые нагрузки подшипников

В данном курсовом проекте представлен расчёт одноступенчатого червячного редуктора. Проводится выбор электродвигателя, исходя из мощности на выходном валу двигателя, частоты вращения выходного вала и рассчитанного коэффициента полезного действия, выбор материала зубчатого колеса и червяка, определяются контактные напряжения и напряжения на изгиб, основные параметры передачи, диаметры валов, выбор подшипников, рассчитывается на прочность и выносливость выходной вал редуктора, рассчитываются шпоночные соединения, определяется ресурс подшипников.

Технические характеристики:
Частота вращения червяка – 1458 мин-1
Частота вращения выходного вала – 23 мин-1
Общее передаточное число редуктора – 63
Число витков червяка – 1
Число зубьев зубчатого колеса – 63
Модуль – 10

Исходные данные:
Тип редуктора: червячный с нижним червяком, нереверсивный.
Номинальный вращающий момент (Н*м) или мощность = 7,8 (кВт) на выходном валу.
Угловая скорость или частота вращения = 23 (об/мин) выходного вала.
Срок службы привода 12500 часов.

Список чертежей:
1. Редуктор червячный - сборочный чертеж (со спецификацией);
2. Вал выходной;
3. Червячное колесо - сборочный чертеж.

Содержание расчетно-пояснительной записки:
Исходные данные
Выбор электродвигателя и кинематический расчет
Расчет редуктора
Предварительный расчет валов редуктора и конструирование червяка и червячного колеса.
Конструктивные размеры корпуса редуктора.
Проверка долговечности подшипников.
Тепловой расчета редуктора.
Проверка прочности шпоночных соединений.
Уточненный расчет валов.
Смазка. Выбор сорта масла и его объем.
Вывод
Список литературы

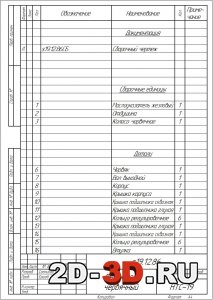

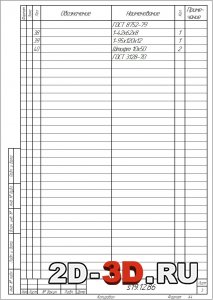

Спецификация 1Спецификация 2Спецификация 3
Расчет валов редуктораТепловой расчет редуктораУточненный расчет валов

Санкт-Петербургский горный университет
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word, .pdf 18 (3)
