Сеть АСУТП кондиционирования воздуха с обменом информацией

335
gulnaz007
9 ноября 2020
  • 0

Формат файлов: Компас-3D, cdw, word, doc, pdf
Кол-во чертежей: 4
Сеть АСУТП кондиционирования воздуха с обменом информацией
Курсовая работа
Структурная схема сетевой АСУ
Список чертежей

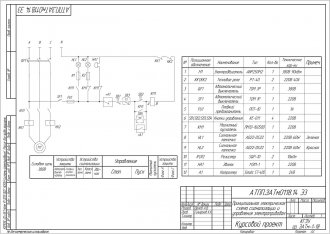

  1. Принципиальная электрическая схема сигнализации и управления электроприводом

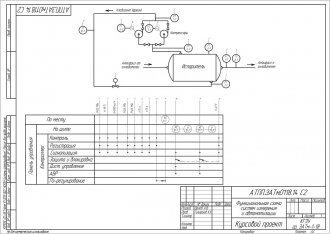

  2. Функциональная схема. систем измерения и автоматизации
  3. Структурная схема сетевой АСУ
  4. Однолинейная схема электроснабжения насосной от понизительной подстанции
  5. Спецификация на приборы и средства автоматизации
Структура сети
  • Входные и выходные сигналы идут от/к технологического оборудования(-ю). Сигналы поступают в модули ввода/вывода контроллера Simatic S7-400 фирмы Siemens AG и обрабатываются. Контроллер находится в шкафу управления. Шкаф управления расположен в операторской. Контроллер выполняет функции управления параметрами сборочного комплекса, обработки информации.
  • Simatic S7-400 – контролер управления автоматизацией технологического процесса
  • Контроллер подключен к коммутатору, расположенному в шкафу управления по сети Ethernet IEEE 802.11- 10BASE5, «Толстый Ethernet» 100 Мбит/с (12,5 Мбайт/с) через коаксиальный кабель RG-8 (диаметр 10 мм).
  • В Операторской размещаются АРМ архива, АРМ оператора, АРМ инженера. Все они подключены по топологии кольцо к коммутатору. Таким образом, с АРМ возможно управлять технологическим процессом в аппаратной.
  • Компрессоры управляются с помощью частотного преобразователя, расположенного по месту. Частотный регулятор подключен к контроллеру и регулирует скорость компрессора, для Пз-регулирования температуры антифриза.
  • В процессе принимают участие, также различные датчики. Применяющиеся для измерения: температуры, давления хладагента и расхода антифриза; давления до и после компрессоров.
Характеристика электродвигатель АИР250М2
  1. Тип двигателя - асинхронные
  2. Тип ротора - короткозамкнутый
  3. Количество фаз -3
  4. Напряжение - 0.38 кВ
  5. Номинальный ток - 167.0 А
  6. Мощность - 90.0 кВт
  7. Частота вращения - 3000.0 об/мин
  8. Материал корпуса - чугун
  9. Система охлаждения двигателя - воздушная
  10. КПД, не менее - 92.5 %
  11. Степень защиты IP - 55
  12. Вес - 530.0 кг
  13. Длина - 1031.0 мм
  14. Высота - 615.0 мм
  15. Диаметр - 550.0 мм
  16. Диаметр вала - 65 мм
Характеристика магнитного пускателя ПМ12-160500
  1. Количество полюсов - 3
  2. Номинальный ток In (А) - 160
  3. Напряжение катушки управления (В) - 380
  4. Степень защиты (IP) - IP0
  5. Мощность двигателя Р (kW) для AC3, V=660AC - 100
  6. Габариты изделия: Ширина (мм) - 350
  7. Габариты изделия: Высота (мм) - 171
  8. Габариты изделия: Глубина (мм) - 182
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ОПИСАНИЕ СТРУКТУРНОЙ СХЕМЫ АСУТП
2. ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ СИГНАЛИЗАЦИИ И УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ
3. ОПИСАНИЕ ЭЛЕКТРОПИТАНИЯ СРЕДСТВ АВТОМАТИЗАЦИИ
4. ОПИСАНИЕ ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ
5. ОПИСАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
6. РАСЧЕТ РЕГУЛИРУЮЩЕГО КЛАПАНА
7. РАСЧЕТ МОЩНОСТИ ЭЛЕКТРОПРИВОДА
8. РАСЧЕТ СЕЧЕНИЯ ТОКОВЕДУЩЕЙ ЖИЛЫ СИЛОВОЙ ЛИНИИ ПИТАНИЯ ЭЛЕКТРОПРИВОДА
9. РАЗРАБОТКА МАТЕМАТИЧЕСКОЙ МОДЕЛИ ХОЛОДИЛЬНИКА
Список использованной литературы
Приложение А.


Электрическая схема Функциональная схема

Однолинейная схема Спецификация на приборы и средства автоматизации

График зависимости давления в испарителе от расхода теплоносителя  Liebert APM150K

Описание структурной схемы АСУТП  Расчет мощности электропривода



Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 44(4)
