Механизация и автоматизация дозирования сыпучих компонентов при производстве гипсовых смесей

2 119
Alyona
9 августа 2020
  • 0

Формат файлов: Компас-3D, cdw, word, doc, pdf
Кол-во чертежей: 8
Теги: Ленточный конвейер
Категории: Автоматизация, электроника / Конвейеры, перегружатели, транспортеры
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 69(8)
Механизация и автоматизация дозирования сыпучих компонентов при производстве гипсовых смесей
Дипломный проект

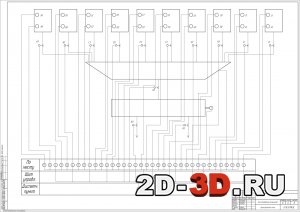

Общий вид ленточного конвейера Блок дозирования компонентов

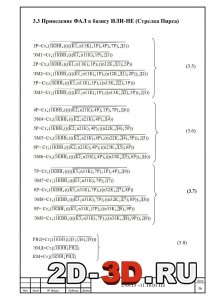

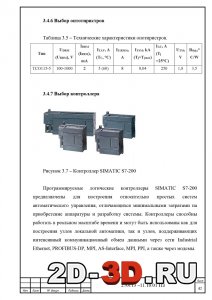

Приведение ФАЛ к базису ИЛИ-НЕ Управление системой дозирования на логических элементах  Выбор оптотиристров

Список чертежей
  1. Общий вид натяжного барабана.

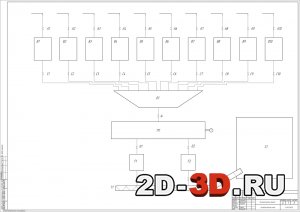

  2. Технологическая схема
  3. Общий вид ленточного конвейера

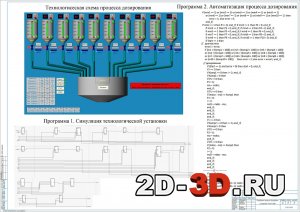

  4. Разработка процесса дозирования в программе TRACE MODE
  5. Пояснительный плакат. Автоматизация.
  6. Блок дозирования компонентов

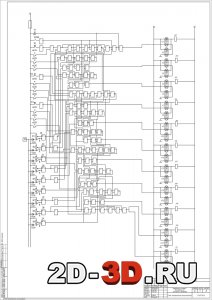

  7. Управление системой дозирования на логических элементах
  8. Пояснительный плакат. Электроавтоматика
Технологическая схема дипломного проекта состоит из накопительных бункеров для основных компонентов и химических добавок, оснащенных датчиками нижнего и верхнего уровней, дозатора, где происходит непосредственное дозирование компонентов, миксера для перемешивания смеси, двух дозаторов-фасовщиков для упаковки строительной смеси в мешки по 30 кг и ленточного конвейера для транспортирования строительной смеси на склад.

Задача дипломного проекта состоит в том, что требуется отдозировать смеси из различных компонентов в определенном соотношении. В настоящее время на предприятии применяется импортная техника. Целью дипломного проекта является создание отечественного варианта системы управления проекта по данному технологическому процессу дозирования сухой строительной смеси.

Для решения поставленной задачи были рассмотрены две системы управления: на реализации контроллера и аппаратной системе управления.

В дипломном проекте рассчитан ленточный конвейер и его основные параметры приводной и натяжной барабаны и двигатель, так же в программе TRACE MODE разработана система управления реализации контроллера, разработаны релейно-контакторная, бесконтактная схемы, алгоритм и подобрана реализация базовых элементов, определили экономически выгодную систему управления.
Для данного предприятия была выбрана система аппаратного управления на логических элементах, т.к. она выгоднее по стоимости и более подходит для данной системы управления, поскольку составы сухих строительных смесей практически не изменяются.

В данной дипломной работе были рассмотрены две системы управления дозирования сыпучих компонентов. Это система управления на основе контроллера и аппаратная система управления на логических элементах. Была выбрана система управления – аппаратная на логических элементах. Система была установлена на дозатор.

Эта система позволяет увеличить точность дозирования, повысить их эффективность. Она выгоднее по стоимости и больше подходит для данной системы управления, поскольку составы сухих строительных смесей практически не изменяются, то использовать контроллер, чтобы перенастраивать эти составы не имеет смысла. Тем более при изменении состава отдельных рецептов компаратор позволяет перенастроить процентное соотношение компонентов.

Содержание
Введение
1. Технология
1.1 Технологическое назначение процесса дозирования сыпучих материалов, его место в технологическом цикле
1.2 Технические требования и ограничения, накладываемые на процесс дозирования
2. Механизация
2.1 Назначение, устройство
2.2 Тяговый расчет конвейера
2.3 Энергетический расчет
2.4 Определение размеров барабанов конвейера
2.5 Кинематический расчет конвейера
2.6 Прочностные расчеты
2.6.1 Расчет вала приводного барабана
2.6.2  Расчет концевого барабана
2.6.3 Расчет натяжного устройства
3. Электроавтоматика
3.1 Назначение. Состав
3.2 Релейно-контакторная схема установки. Алгоритм
3.3 Приведение ФАЛ к базису ИЛИ-НЕ (Стрелка Пирса)
3.4 Реализация схемы базовыми элементами
3.4.1 Выбор электромагнитов
3.4.2 Выбор компаратора
3.4.3 Выбор тензодатчика
3.4.4 Выбор потенциометр
3.4.5 Выбор микросхемы
3.4.6 Выбор оптотиристров
3.4.7 Выбор контроллера
4. Автоматизация
4.1 Описание автоматизированного процесса дозирования
4.2 Объект управления. Его входные и выходные координаты
4.3 Математическое описание ОУ
4.4 Реализация системы дозирования в программе TRACE MODE
5. Надежность
5.1 Порядок расчета надежности
6. Экономика
6.1 Технико-экономические показатели системы управления дозатором
7. Охрана окружающей среды
8. Безопасность труда
8.1 Меры направленные на создание нормативных санитарно – гигиенических условий труда
8.1.1 Меры, направленные на создание нормативных санитарно – гигиенических условий для оператора автоматической системы
8.1.2 Меры, направленные на создание нормативных санитарно – гигиенических условий для работающего персонала обслуживающего дозаторную установку
8.2 Электробезопасность
8.2.1 Методы и средства защиты персонала от поражения электрическим током
8.3 Безопасность при эксплуатации сосудов, работающих под давление
8.4 Безопасность эксплуатации дозаторной установки
Заключение
Библиографический список


 Общий вид натяжного барабана

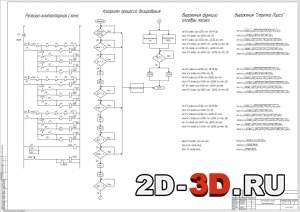

Пояснительный плакат. Электроавтоматика Разработка в программе TRACE MODE

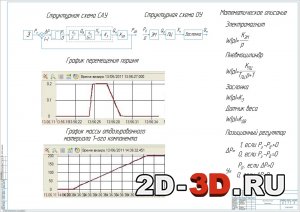

Схемы управления автоматизации. Математическое описание  Технологическая схема

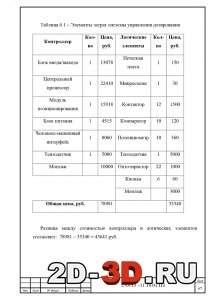

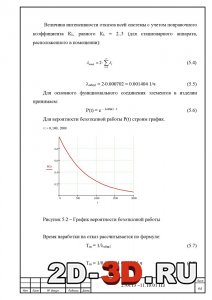

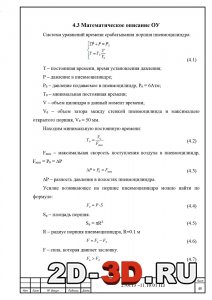

Элементы затрат системы управления дозирования График вероятности безотказной работы Математическое описание ОУ

Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 69(8)
