Система вентиляции и кондиционирования в гипермаркете

Рабочая документация

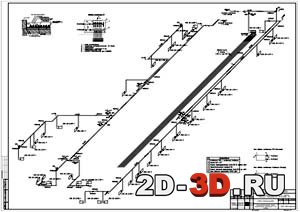

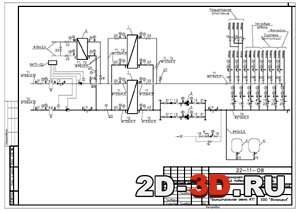

Аксонометрическая схема радиаторное отопление 1-го этажаПринципиальная схема ИТП

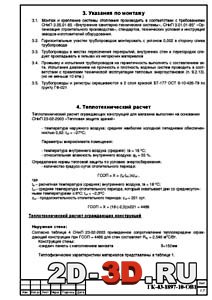

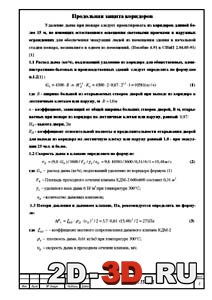

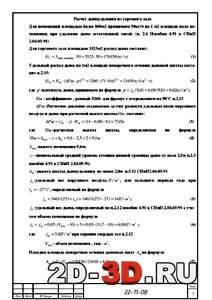

Теплотехнический расчетРасчет дымоудаления из торгового залаРасчет системы дымоудаление из коридоров

Скачать:


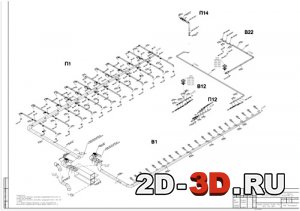

Список чертежей: планы; план-схема; схемы систем; разрезы; ИТП; принципиальная схема ИТП; подбор насоса; планы помещения венткамер; план кровли между осями система вентиляции; планы расположения технологического; схема обвязки узла регулирования калорифера приточной установки; схема обвязки узла регулирования охладителя приточной установки; схема обвязки узла регулирования фэнкойла; схема обвязки узла регулирования тепловых завес и АВО; принципиальная схема холодоснабжения; схема холодоснабжения фанкойлов гликоль; схема ИТП независимая; план-схема вентиляции; планы между осями система вентиляции; теплоснабжение установок систем П1-П14, системы теплого пола; планы между осями система кондиционирования; холодоснабжение установок систем П1-П11, фанкойлов; схема обвязки чиллеров и циркуляционных насосов; аксонометрические схемы радиаторное отопление; аксонометрическая схема теплоснабжение тепловых завес, воздушно-отопительных агрегатов, теплого пола; аксонометрическая схема теплоснабжение приточных установок; спецификации.

Настоящий проект системы отопления выполнен на основании следующих данных:

· технического задания на проектирования;

· архитектурно-строительных чертежей;

· действующих норм и правил.

Средняя расчетная температура воздуха:

- торговые помещения +16°С

- лестницы, коридоры, холлы +16°С;

- технические помещения +12°С;

- административные помещения +20°С;

- душевые и гардеробные +23°С;

- зона разгрузки +16°С;

- помещения операторов приемки товаров +20°С;

- помещения аренды +20°С;

Теплоноситель - вода.

Расчетные температуры теплоносителя –

· для системы радиаторного отопления - 90-70°С;

· для тепловых завес, приточных установок и ВОА - 90-70°С;

· для системы теплый пол 45-40°С (смешение до заданных параметров осуществляется непосредственно с шкафу теплого пола, с помощью смесительного узла

Источник тепла – тепловой пункт, расположенный в помещении ИТП на первом этаже здания.

Основные показатели по проекту

Форма 2 (ГОСТ 21.602-2003)

Наименование здания (сооружения), помещения

Объем, м3

Периоды года при tн, °С

Расход теплоты, кВт / Гкал/час

Расход холода, кВт

Установленная мощность электродвигателей, кВт

на отопление

на вентиляцию

на ГВС

общий

Гипермаркет

-

- 27

134,5 /

0,116*

См. ОВ2

См. ВК

134,5 /

0,116*

-

-

* - с учетом потери тепла трубопроводами 7%

Содержание пояснительной записки

Ведомость рабочих чертежей основного комплекта марки ОВ1

Ведомость ссылочных и прилагаемых документов

Основные показатели по проекту

Пояснительная записка

1. Исходные данные

2. Отопление

3. Указания по монтажу

4. Теплотехнический расчет

5. Расчёт дымоудаления из торгового зала

6. Продольная защита коридоров


Тип проектаРабочийКол-во листов (чертежей)
Формат
