12-ти этажный жилой дом
Курсовой проект
Разрез 1-1. Фасад 10-1. Узел 1. Узел 2. Узел 3Выкопировка из генплана. План первого этажа на отметке +0.000. План типового этажа. Ведомость жилых зданий и сооружений
План монолитной плиты междуэтажного перекрытия. План кровли
Список чертежей:

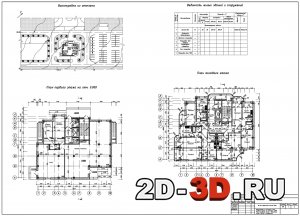

  1. Выкопировка из генплана. План первого этажа на отметке +0.000. План типового этажа. Ведомость жилых зданий и сооружений.
  2. План монолитной плиты междуэтажного перекрытия. План кровли.
  3. Разрез 1-1. Фасад 10-1.  Узел 1. Узел 2. Узел 3
Курсовым проектом предполагается строительство 12-ти этажного жилого дома на 55 квартир. По техническим условиям здание обеспечивается отоплением и вентиляцией, холодной и горячей водой, канализацией, электроэнергией, слаботочными устройствами связи.
Жилой дом девятиэтажный в плане с размерами в осях 16,8 х 19,8 м. Здание запроектировано из одной блок-секции.
Первый этаж на отм. 0.000 жилой. Все квартиры в здании имеют сквозное или угловое проветривание в связи с особенностями местного климата (жаркое сухое лето с суховейными ветрами). Высота надземных этажей принята 3.0 м. Центрический принцип, заложенный в основу композиции здания, позволил получить планировочное решение, отвечающее природно-климатическим условиям г. Ростове-на-Дону.
Благодаря применению в качестве перекрытий монолитных плит квартиры решены в функционально удобной взаимосвязи и пропорциях.
На первом этаже расположен вестибюль с местом для размещения почтовых ящиков. Входы в здание оборудованы   металлическими  дверями.    Все  помещения   квартир   изолированные,  вход в них предусмотрен   по межквартирному коридору.   Квартиры   решены    с   функциональным зонированием: зона дневного пребывания (прихожая, кухня, общая комната) и зона отдыха (спальные комнаты, санузел, ванная). В каждой квартире предусмотрены лоджии с выходами из спален и общих комнат.

Основные строительные показатели по генеральному плану
№ п/п
Наименование
Ед. измерения
Количество
По зданию
 1
 Количество квартир
 шт.
 55
 2
 Строительный объем
 м3
 16663,48
 3
 Площадь застройки
м 2
 381,49
 4
 Общая площадь квартир
 м2
 2276.67
 5
 Жилая площадь
 м2
 947.98
 По генплану
 6
 Площадь участка в границах отвода
 га
 0,255
 7
 Площадь застройки
 м2
 381,49
 8
 Площадь озеленения
 м2
 547,61
 9
 Площадь искусственного покрытия
 м2
 1620,9
 10
 Плотность застройки
 %
 15
 11
 Процент озеленения
 %
 21
 12
 Процент дорог, тротуаров и площадок с твердым покрытием
 %
 64

Содержание пояснительной записки
Введение
1. Архитектурно-строительные решения
1.1. Исходные данные
1.2. Решение генерального плана
1.3. Архитектурно-планировочное решение здания
1.3.1. Обоснование архитектурно-планировочного решения
1.3.2. Описание архитектурно-планировочного решения
1.4 Конструктивные решения
1.5. Теплотехнический расчет наружных стен
1.6. Звукоизоляция помещений
1.7 Архитектурное решение фасада и наружная отделка
1.7.1. Внутренняя отделка
1.8 Противопожарные мероприятия и эвакуация людей
1.9. Инженерное оборудование
1.10. Природоохранные мероприятия
1.11 Защита от радиоактивного облучения
1.12 Основные решения по обеспечению условий жизнедеятельности инвалидов и маломобильных групп населения
1.13 Основные строительные показатели по генеральному плану
1.14. Список литературы


Исходные данныеКонструктивное решение наружной стеныВнутренняя отделка
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 19 (3)
