Многоэтажный жилой дом с общественными помещениями 10 этажей

1 804
rihhansu
18 декабря 2019
  • 100

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 18

Многоэтажный жилой дом с общественными помещениями

Курсовой проект


Фасад 1-11 (цветовое решение) Фасад Ж-А

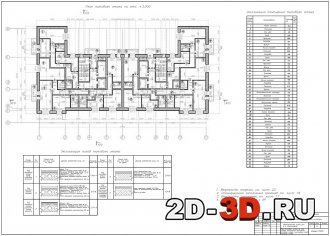

Разрез 1-1, разрез 2-2, узел 1, 2, 3 План типового этажа на отм. +3,000, экспликация полов

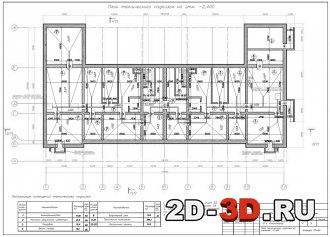

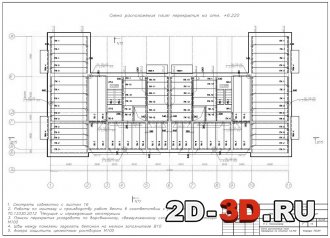

План технического подполья на отм. -2,400 Схема расположения плит перекрытия на отметке +2,700

Список чертежей: общие данные, фасад Ж-А, фасад 1-11, фасад Ж-А (цветовое решение), фасад 1-11 (цветовое решение), план первого этажа на отм. 0,000, экспликация полов, план типового этажа на отм. +3,000, экспликация полов, план технического подполья на отм. -2,400, план чердака на отм. +30,300, разрез 1-1, разрез 2-2, узел 1, 2, 3, план кровли, схема расположения фундамента, спецификация свай, узел а-а, узел б-б, схема расположения плит перекрытия на отметке +2,700, спецификация элементов заполнения дверных проемов, спецификация элементов заполнения оконных проемов, спецификация плит перекрытия, спецификация элементов жб лестниц, спецификация перемычек, ведомость перемычек, эксплицация полов технического подполья, экспликация полов чердака, ведомость отделки помещения первого этажа, ведомость отделки помещений квартир типового этажа, ведомость отделки лестничной клетки и мусоросборной камеры, ведомость отделки помещений чердака и технического подполья.


Проектом предусматривается строительство жилого здания с общественным первым этажом. Здание десятиэтажное, шириной 41,68 м. (в осях 1-11) и длиной  23,5м. (в осях А-Ж). Высота до верхней отметки ограждения на кровле 33,97м.

В составе  здания, состоящего из двух блок-секций  -  девять жилых этажей, общественный этаж, подвальный этаж для размещения инженерных коммуникаций и технических помещений для жилого дома, а также холодный чердак. 10 этажей +подвал и чердак.

В доме запроектировано 54 квартиры, все квартиры - двухкомнатные. В каждой квартире жилого дома предусмотрен балкон, имеющий витражное остекление и носящий функциональный и эстетический характер.

Краткая характеристика здания:

  • фундамент свайный;
  • ростверки – монолитные железобетонные;
  • перекрытия – железобетонные плиты перекрытия по серии 1.141.-1 - поэтажно;
  • стены – монолитные железобетонные толщиной 200мм;
  • наружные стены – кирпич КОРПо 1НФ/100/2,0/50  ГОСТ530-2007 на растворе М50 толщиной 640 мм;
  • перегородки внутренние – кирпич КОРПо 1НФ/75/2,0/25 ГОСТ530-2007 на растворе М50 толщиной 120 мм;
  • блоки вентиляционные – гипсокартонные кирпич КОРПо 1НФ/75/2,0/25 ГОСТ530-2007 на растворе М50 толщиной 120 мм;
  • инженерные коммуникации зашиты гипсокартонными листами ГКЛВО-А- ПК 3000*1200*12,5 ГОСТ6266-97;
  • перемычки – ж/б ПБ по серии 1.038.1-1 для зданий с кирпичными стенами;
  • лестницы – сборные железобетонные ступени по металлическим косоуром ЛМ27.12 14s14 по ГОСТ 26434-84  с монолитными железобетонными площадками 1ЛП25.22 и 1ЛП25.13 по ГОСТ 26434-85
  • кровля – плоская, выполнена из железобетона. Уклон кровли создается с помощью засыпки керамзитом.

За относительную отметку 0,000 принята отметка чистого пола в уровне первого этажа

Конструктивная система здания – стеновая.

Несущие стены здания – наружные кирпич КОРПо 1НФ/100/2,0/50  ГОСТ530-2007 на растворе М50 толщиной 640 мм, внутренние-  монолитные железобетонные толщиной 200мм, кирпич КОРПо 1НФ/100/2,0/50  ГОСТ530-2007 на растворе М50 толщиной 380 мм

Фундамент свайный, ростверк монолитный ленточный.

Внутренние перегородки толщиной 120 мм выполнены из полнотелого керамического кирпича КОРПо 1НФ/100/2,0/50 по ГОСТ 530-2007 на растворе М50.

Наружные окна – стеклопакеты в ПВХ переплетах с двойным остеклением по ГОСТ 30674-99. Витражи ПВХ, заполняются стеклопакетом согласно теплотехнического расчёта.

Маркировку заполнения оконных и витражных проёмов см. альбом лист 15.

Двери наружные – стальные по ГОСТ 31173-2003. Устойчивые к взлому. Двери внутренние противопожарные по ГОСТ 31173-2003, прошедшие испытание на огнестойкость согласно ГОСТ 53307-2209 выполняются с пределом огнестойкости E30.

Все входы в помещение имеют пороги, не превышающие 14 мм по высоте.

Кровля плоская, покрытие кровли – Техноэласт ЭКП. Отвод дождевых и талых вод с кровли предусмотрен с помощью внутреннего организованного водостока.

Конструкция плоской кровли следующая:

  • плита покрытия
  • пароизоляционный модифицированный битумный материал Бикроэласт ТПП
  • разделительный слой - полиэтиленовая пленка
  • разуклонка – керамзитовый гравий
  • стяжка из цементно – песчаного раствора армированная стекой ГОСТ 23279-85
  • битумный праймер ТехноНиколь
  • нижний слой кровельного ковра Унифлекс ВЕНТ ЭПВ
  • верхний слой кровельного ковра – Техноэласт ЭКП

В общественном этаже запроектированы аптека, книжный магазин и помещение по ремонту часов.

В каждой блок-секции для  вертикального сообщения предусмотрен лестнично-лифтовый узел, оборудованный:

  • незадымляемой лестничной клеткой типа Н2;
  • лифтом грузоподъемностью 1000 кг.

Незадымляемость в лестничной клетке Н2 обеспечена  воздушным подпором в соответствии с требованиями Федерального закона от 22.07.2008 N 123-ФЗ (ред. от 13.07.2015) "Технический регламент о требованиях пожарной безопасности"

Ширина маршей и площадок лестничных клеток предусмотрена 1,2 м с зазором между маршами 100мм.

Уклон маршей лестниц принят не более 1:2, высота ступени 15см, ширина проступи 30см.

В подвальном этаже  для жилого дома с общественным этажом запроектированы: электрощитовая, вент.камера, водомерный узел, кладовая, помещение уборочного инвентаря с непосредственным выходом наружу. Выход из подвального этажа ведет непосредственно наружу и не сообщается с лестничной клеткой надземных этажей. Двери в технические помещения предусмотрены противопожарные с пределом огнестойкости  EI-30, с уплотнением в притворах, с прибором для самозакрывания.

Жилой дом оборудуется мусоропроводом, запроектированным в соответствии с требованиями СП 31-108-2002 и СанПин 2.1.2.1002-00 с механизмами зачистки и промывки стволов.

Проектной документацией определена высота первого этажа 3,3м, высота типового этажа 3,0м. Габариты помещений квартир соответствуют СП 31-107-2004.

Крыльца при входе в здание  имеют пандусы для обеспечения доступа  маломобильных групп населения.

Запроектированные конструктивные, планировочные, эргономические и инженерно-технические решения эвакуационных путей и выходов здания обеспечивают возможность своевременной и беспрепятственной эвакуации людей из здания до наступления угрозы их жизни и здоровью вследствие воздействия опасных факторов пожара.


Содержание пояснительной записки

1. Архитектурные решения

1.1. Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации

1.2. Обоснование принятых объемно - пространственных и архитектурно-художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства

1.3. Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства

1.4. Описание решений пот отделке помещений основного, вспомогательного, обслуживающего и технического назначения

1.5. Описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей

1.6. Описание архитектурно – строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия

1.7. Описание решений по светоограждению объекта, обеспечивающих безопасность полету воздушных судов

1.8. Описание решений по декоративно- художественной и цветовой отделке интерьеров для объектов непроизводственного назначения

2.Конструктивные и объемно - планировочные решения

2.1.Сведения о топографических, инженерно – геологических, гидрогеологических, метеорологических и климатических условиях земельного участка

2.2. Описание и обоснование конструктивных решений

2.3. Описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость здания

2.4. Обоснование номенклатуры, компоновки и площадей основного назначения

2.5. Обоснование проектных решений и мероприятий, обеспечивающи

2.5.1. Соблюдение требуемых теплозащитных характеристик ограждающих конструкций

2.5.2. Снижение шума и вибраций

2.5.3. Гидроизоляцию и пароизоляцию помещений

2.5.4. Снижение загазованности помещений

2.5.5. Удаление избытков тепла

2.5.6. Соблюдение безопасного уровня электромагнитных и иных излучений

2.5.7. Пожарная безопасность

2.6. Характеристики и обоснование конструкций полов, кровли, перегородок и отделки помещений

2.7. Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения

2.8. Инженерные решения, обеспечивающие защиту территории объекта от опасных природных и техногенных процессов

3. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений

3.1. Общие указания

3.2. Электроснабжение

3.3. Водоснабжение

3.4. Вентиляция

3.5. Кондиционирование

3.6. Отопление

3.7. Технологические решения

4. Мероприятия по обеспечению пожарной безопасности

4.1. Описание системы обеспечения пожарной безопасности объекта капитального строительства

4.2. Обоснование противопожарных расстояний между зданиями, сооружениями и наружными установками, обеспечивающих пожарную безопасность объектов капитального строительства

4.3. Описание и обоснование проектных решений по наружному противопожарному водоснабжению, по определению проездов и подъездов для пожарной техники

4.4. Описание и обоснование принятых конструктивных и объемно – планировочных решений, степени огнестойкости и класса конструктивной пожарной опасности строительных конструкций

4.5. Описание и обоснование проектных решений по обеспечению безопасности людей при возникновении пожара

4.6. Перечень мероприятий по обеспечению безопасности подразделений пожарной охраны при возникновении пожара

4.7. Сведения о категории зданий, сооружений, помещений, оборудования и наружных установок по признаку взрывопожарной и пожарной опасности

4.8. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и оборудованию автоматической пожарной сигнализацией

4.9. Описание организационно – технических мероприятий по обеспечению пожарной безопасности объекта капитального строительства

5. Мероприятия по обеспечению доступа инвалидов

Список использованных источников

Приложения - теплотехнические расчеты ограждающих конструкций


Скачать:

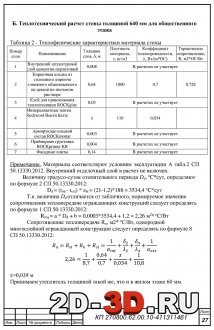

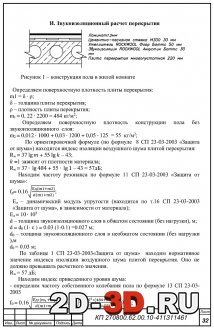

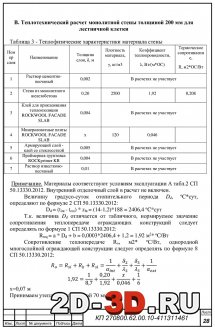

Теплотехнический расчет стены толщиной 640 мм для общественного этажа Теплотехнический расчет монолитной стены толщиной 200 мм для лестничной клетки Звукоизоляционный расчет перекрытия
