14-ти этажный жилой дом
Дипломный проект

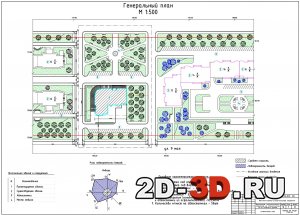

Фасад 1-10, разрез 1-1, разрез 2-2Генеральный план

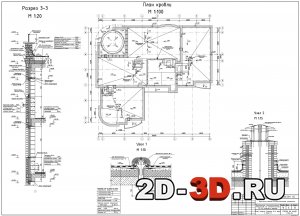

План первого этажа, план типового этажаПлан кровли, разрез 3-3, узел 1, узел 2
Список чертежей:
  1. Генеральный план
  2. План первого этажа, план типового этажа
  3. Фасад 1-10, разрез 1-1, разрез 2-2
  4. План кровли, разрез 3-3, узел 1, узел 2
  5. Технологическая карта на возведение монолитной ЖБ плиты
  6. Технологическая карта на возведение подземной части на захват
  7. Стройгенплан, экспликация, условные обозначения
  8. Календарный план, график движения рабочих, график движения машин, ТЭП
Сметы:
  1. Локальный сметный расчет на общестроительные работы
  2. Локальный сметный расчет на санитарно-технические работы
  3. Локальный сметный расчет на электромонтажные работы
  4. Локальный сметный расчет на слаботочные устройства
  5. Объектный сметный расчет на строительство торгово-офисного здания
Технологическая карта на возведение монолитной ЖБ плитыТехнологическая карта на возведение подземной части на захват
Четырнадцатиэтажный жилой дом из монолитного железобетона проектируется для строительства в г. Дзержинский Московской области. Тип объемно-планировочного решения – односекционный с подвалом, двухуровневым магазином и теплым чердаком.
Дом имеет 4 квартиры улучшенной планировки на типовом этаже. В уровне 13 этажа запроектированы 3 квартиры. В уровне 14 этажа предусмотрена одна квартира индивидуальной планировки.
Здание имеет перекрестно-стеновую конструктивную систему со смешанным шагом внутренних стен и пилонами. Несущими являются внутренние; наружные стены - навесные. Шаг стен – 1.8-6.0м. Все несущие конструкции дома из монолитного железобетона. Данная конструктивная система обеспечивает свободу планировки здания и его наибольшую прочность и устойчивость.
В организационно-строительной части выполнен календарный план строительства на основе объемов работ и затрат труда. Разработан стройгенплан в котором был произведен расчет площади складских помещений и площадок, состав и площадь временных зданий, потребность строительной площадки в воде, электричестве, сжатом воздухе и тепле. Календарный план разработан на строительство данного здания и состоит из двух частей - расчётной и графической. В расчётной части определена номенклатура работ на возведение здания и работы разделены на циклы: земляные работы, фундаменты, надземный цикл, отделочные работы, кровля.
В графической части календарного плана показана взаимосвязка работ или циклов на общую продолжительность возведения здания, начиная с подготовительного периода и заканчивая сдачей объекта и введение в эксплуатацию. На основании графической части календарного плана был построен график движения людей по объекту и график движения механизмов.
Основным методом строительства надземной части 14-этажного жилого дома является возведение монолитных несущих конструкций дома в крупнощитовой опалубке с частичным использованием щитовой опалубки.
Толщина бетона наружных и внутренних стен – 160мм, перекрытий – 180мм.
В качестве фундамента дома принята монолитная одноэтажная жесткая пространственная фундаментная конструкция на естественном основании, состоящая из нижней фундаментной железобетонной плиты из тяжелого бетона класса В25 толщиной 800мм, верхней плиты перекрытия технического этажа, толщиной 180мм и системой продольных и поперечных стен, соединяющих эти плиты, также из бетона B25.
Внутренние стены технического этажа - монолитные железобетонные, толщиной 160 мм, в местах пилонов – 260мм.
Наружные стены подвала запроектированы 3-х слойной конструкции.
Элементами каркасов многоэтажного зданий являются вертикальные опоры — колонны и горизонтальные элементы — ригели. В зданиях с безбалочными перекрытиями роль ригелей выполняет безбалочная плита, жестко связанная с капителями колоны.
Все наружные стены здания – навесные.
Конструкции надземной части здания запроектированы 3-х слойными. Внутренний слой – поризованный керамический камень, b=255мм, на растворе толщиной 7мм, средний слой – минераловатные плиты типа «Кавити Баттс» толщиной 120мм с коэффициентом теплопроводности l=0,04 Вт/м°С.
Монолитные железобетонный внутренние стены с шагом 2.1 – 6.0 м толщиной 160 мм, исходя из требований звукоизоляции и прочности, выполняются из бетона класса В25 в крупнощитовой опалубке. Все внутренние стены являются несущими.
Междуэтажные перекрытия выполняются из монолитного железобетона класса В25 в крупнощитовой опалубке, армированные сетками и отдельными стержнями из арматуры класса А400. Толщина междуэтажных перекрытий, исходя из требований звукоизоляции 160мм.
Крыша мансардного типа с металлическим каркасом разработана ОАО ЦНИИЭП Жилища. Крыша запроектирована с теплым чердаком и внутренним водоотводом. Несущими конструкциями покрытия является металлический каркас из двутавров марки 160, опирающийся в середине на стальные стойки из трубы квадратного сечения 160х160х5, а по краям на наружные несущие стены. В качестве материала покрытия применяется профилированный настил с оцинковкой и металлочерепица, закрепляемые гвоздями к деревянным прогонам и обрешетке. Между деревянными прогонами на слой защитной пленки укладывается слой утеплителя «PAROC» толщиной 310 мм и накрывается слоем защитной пленки.
Наружная отделка
Используется технология – мокрые фасады.
Здание оборудовано водопроводом, канализацией, отоплением, вентиляцией, централизованным горячим водоснабжением, электроосвещением, силовым электрооборудованием, охранно-пожарной сигнализации для отдельных помещений.
Стройгенплан, экспликация, условные обозначенияКалендарный план, график движения рабочих, график движения машин, ТЭП
Основные характеристики генплана
  1. Площадь участка под строительство -0.91 га
  2. Площадь участка под благоустройство прилегающей территории - 0.85 га
  3. Площадь застройки проектируемого жилого дома-642 кв.м
  4. Площадь озеленения - 3225 кв.м
  5. Площадь покрытия (основные проезды и автостоянки из асфальтобетона) -5225 кв.м
  6. Количество м/мест на автостоянках - 50 шт
Содержание пояснительной записки
Введение
1 Архитектурно-строительная часть
1.1 Генеральный план
1.2 Объемно-планировочное решение. ТЭП по зданию
1.3 Конструктивное решение здания. Конструктивная схема
1.3.1 Фундаменты под стены и колонны
1.3.2 Каркас здания
1.3.3 Перекрытия, покрытия
1.3.4 Стены
1.3.5 Перегородки
1.3.6 Окна и двери
1.3.7 Лестницы
1.3.8 Крыша, кровля
1.3.9 Устройство деформационных швов
1.4 Отделка здания
1.4.1 Внутренняя отделка
1.4.2 Наружная отделка
1.5 Сведения об инженерном оборудовании здания
1.5.1 Санитарно-техническое оборудование
1.5.2 Электротехнические устройства
1.5.3 Слаботочные устройства
1.5.4 Мусоропроводы
1.5.5 Лифты
2.  Организационно-строительная часть
2.1.Технологическая карта на выполнение
2.1.1.Область применения
2.1.2.Организация и технология выполнения работ
2.1.3.Калькуляция затрат труда и машинного времени
2.1.4.Требования к качеству и приемке работ
2.1.5 Потребность в материально-технических ресурсах
2.1.6.Техника безопасности и охрана труда
2.1.7.Технико-экономические показатели
2.2 Календарный план
2.2.1 Определение номенклатуры и объемов работ на весь период строительства
2.2.2 Подбор комплекта машин (выбор бульдозера, экскаватора, самосвалов, монтажного крана)
2.2.3 Определение трудоемкости и затрат машинного времени
2.2.4 Определение технико-экономических показателей
2.3 Строительный генеральный план
2.3.1 Расчет складов
2.3.2 Расчет временных зданий и сооружений
2.3.3 Обеспечение строительства водой
2.3.4 Обеспечение строительства электроэнергией
3 Мероприятия по безопасности жизнедеятельности
3.1 Техника безопасности при производстве работ и организации стройплощадки
3.2 Охрана труда
3.3. Охрана окружающей среды
3.4 Пожарная безопасность
4.  Экономическая часть
4.1 Расчет сметной стоимости строительно-монтажных работ
4.1.1 Локальная смета №1 на общестроительные работы
4.1.2 Локальные сметы №2, №3, №4 на специальные работы
4.1.3. Объектная смета
4.2 Сводный сметный расчет
4.3 Технико-экономические показатели строительно-монтажных работ
Заключение
Список использованных источников


Локальный сметный расчет на общестроительные работыСводный сметный расчет

Конструктивные решения щитов и замков опалубочной системыКонструкция рабочего шваУстройство подкосов опалубки, схема соединения щитов опалубки

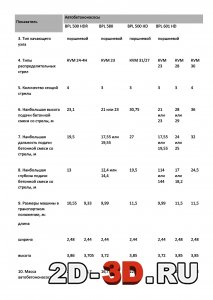

Разрез оконного проемаАвтобетононасосыКонструкция монолитной жб плиты

Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, Word, dwg, pdf, docx 84 (8)
