Жилой 5-ти этажный 2-х секционный дом с плоской крышей

5 147
gasenko_ivan
22 февраля 2021
  • 60

Формат файлов: Компас-3D, cdw, word, doc
Кол-во чертежей: 3
Теги: 5 этажей Рабочий проект
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Чертежи Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc (3)
Жилой 5-ти этажный  2-х секционный дом с плоской крышей
Чертежи Типовой проект

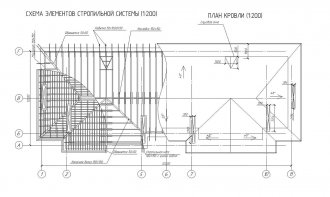

Схема элементов стропильной системы. План крыши. Схема элементов перекрытия. Схема элементов фундамента.

Стены 540 мм из кирпича, фундамент ленточный сборный железобетонный, с плоской крышей, кровля крыши из рубероида, перекрытия железобетонные, дом с тех подпольем с и чердаком. В проекте показаны 3 узла: узел водосливной воронки, узел фундамент и узел стены.

Список чертежей

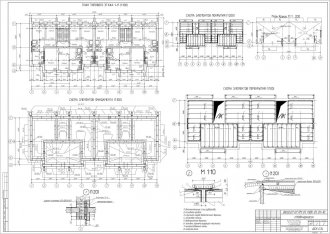

  1. План 1-го этажа. План типового этажа. Фасад 11-1. Разрез 1-1. Узел 1. Генплан.
  2. Схема элементов стропильной системы. План крыши. Схема элементов перекрытия. Схема элементов фудамента. Узел 2. Узел 3
  3. Схема элементов стропильной системы


План 1-го этажа. План типового этажа. Фасад 11-1. Разрез 1-1. Узел 1. Генплан Схема элементов стропильной системы
Тип проекта Чертежи Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc (3)
