Шестиэтажный жилой дом на 42 квартиры

10 525
rihhansu
18 февраля 2016
  • 100

Формат файлов: AutoCAD, Word, Excel, dwg, docx, xlsx
Кол-во чертежей: 8
Теги: 6 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, Excel, dwg, docx, xlsx 105 (8)
Шестиэтажный жилой дом на 42 квартиры
Дипломный проект

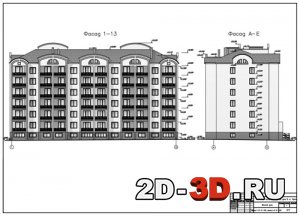

Фасад 1-13, фасад А-ЕРазрез 1-1, план кровли, узлы

Объектный стройгенплан, ТЭП, экспликация временных зданий и сооруженийПлан 1 этажа, план типового этажа

План стропильной системы, расчетная схема, конструктивная схема стропильной ноги, разрезыСхема расположения скважин, инженерно-геологический разрез 1-1, схема расположения элементов свайного поля, план монолитного ростверк

Экспликация половРасчетные схемы обрешеткиОпределение грузовой площади



Список чертежей: план стропильной системы, расчетная схема, конструктивная схема стропильной ноги, разрезы, спецификация элементов стропильной системы, расчетные схемы, схема расположения скважин, инженерно-геологический  разрез 1-1, схема расположения элементов свайного поля, план монолитного ростверка, узлы, объектный стройгенплан, ТЭП, экспликация временных зданий и сооружений, разбивочный план участка, план организации рельефа, план благоустройства, фасады, план 1 этажа, план типового этажа, разрез 1-1, план кровли, узлы.

В выпускной квалификационной работе разработан шестиэтажный жилой дом на 42 квартиры. Перед выполнением работ по проектированию были произведены инженерно-геологические изыскания и топографическая съемка участка строительства.
Объёмно-планировочная система здания – секционная, состоит из двух изолированных отсеков (подъездов).
По функциональному признаку проектируемое здание – квартирный дом. По этажности здание относится к многоэтажным (6 этажей).
Размеры в осях: 45,64х14,80 м. Высота этажей  (от пола до пола) – 3,05 м, высота помещений от пола до потолка – 2,75 м.
Строительная система проектируемого здания – с несущими стенами из кирпича, основана на возведении стен в технике ручной кладки.
Конструктивная система – бескаркасная.
Конструктивная схема – с поперечными и продольными несущими стенами.
Запроектированы свайные фундаменты. Свайное поле устраивается из железобетонных цельных свай размером поперечного сечения 300 мм.
Наружные стены здания - эффективная, с уширенным швом кладка толщиной 690 мм из силикатного полнотелого кирпича с облицовкой керамическим утолщенным лицевым полнотелым кирпичом на цементно-песчаном растворе с добавкой извести. Кирпичные перегородки проектируются из силикатного полнотелого кирпича на растворе М50.
Перекрытия проектируемого здания – сборные железобетонные. Плиты перекрытий – с круглыми пустотами, высота сечения – 220 мм.
Крыша проектируемого здания – скатная, состоит из верхнего водонепроницаемого ограждающего слоя – кровли и поддерживающей её системы несущих элементов – деревянных стропил и обрешётки. Кровельный материал – металлочерепица.
В архитектурной части ПЗ разработаны планировка и конструктивное решение здания. В расчетно-конструктивной части выполнены расчеты деревянных конструкций крыши. В разделе «Основания и фундаменты» приведено определение физико-механических свойств грунтов, выполнен сбор нагрузок на фундамент и запроектированы свайные фундаменты. В разделе технологии и организации строительного производства рассмотрены основные строительные процессы, разработан объектный строительный генеральный план. В экономической части представлены: локальная смета на общестроительные работы, объектная смета, сводный сметный расчет стоимости строительства. В разделе безопасности жизнедеятельности приводятся решения по технике безопасности при производстве работ, охране труда и защите окружающей среды.

Содержит локальную смету, объектную смету, сводный сметный расчет.

 Технико-экономические показатели по зданию:
1. Общая площадь -  3195,18 м2
2. Полезная площадь -  1885,2 м2
3. Объем здания -  13555,2 м3
4. К1 = Полезная площадь / Общая площадь =0,60
5. К2 = Объем здания / Полезная площадь = 7,19
6. Количество квартир – 42, в т.ч.:
- однокомнатных - 12
- двухкомнатных - 24
- трёхкомнатных - 36

 Содержание пояснительной записки
Введение
1 Архитектурно-строительная часть
1.1 Общая часть
1.2 Объемно-планировочное решение
1.3 Характеристика района строительства
1.4 Основные решения по генеральному плану
1.5 Конструктивное решение здания
1.5.1 Фундаменты
1.5.2 Стены, перегородки
1.5.3 Перекрытия и полы
1.5.4 Крыша, кровля
1.5.5 Окна, двери
1.5.6 Прочие элементы здания
1.5.7 Наружная и внутренняя отделка
1.5.8 Инженерное оборудование
1.6. Теплотехнический расчет ограждающих конструкций
1.7 Технико-экономические показатели
2 Расчетно-конструктивная часть
2.1 Расчет деревянных конструкций покрытия
2.1.1 Расчет обрешетки
2.1.2 Расчет стропильных ног
2.1.3 Подстропильные конструкции
3 Основания и фундаменты
3.1 Исходные данные
3.2 Заключение о возможности использования грунтов в качестве основания
3.3 Сбор нагрузок
3.4 Расчет забивных свай
3.5 Определение фактического давления на грунт в плоскости нижних концов свай и проверка свайного фундамента по деформациям
4 Технология и организация строительного производства
4.1 Общая часть
4.2 Характеристика района по месту расположения объекта и условий строительства
4.3 Сведения о возможности использования местной рабочей силы при осуществлении строительства
4.4 Перечень мероприятий по привлечению для осуществления строительства квалифицированных специалистов
4.5 Характеристика земельного участка, предоставленного для строительства
4.6 Описание особенностей проведения работ в условиях действующего предприятия
4.7 Описание особенностей проведения работ в условиях стесненной городской застройки
4.8 Обоснование принятой организационно-технологической схемы, технологическая последовательность производства работ при возведении объекта
4.8.1 Подготовительные работы
4.8.2 Земляные работы
4.8.3 Свайные работы
4.8.4 Бетонные и железобетонные работы
4.8.5 Каменные работы
4.8.6 Монтажные работы
4.8.7 Кровельные работы
4.8.8 Отделочные работы
4.9 Перечень основных видов строительных и монтажных работ, ответственных конструкций, участков сетей инженерно- технического обеспечения, подлежащих освидетельствованию
4.10 Обоснование потребности строительства в ресурсах
4.11 Обоснование размеров и оснащения площадок для складирования
4.12 Предложения по обеспечению контроля качества работ
4.13 Предложения по организации службы геодезического и лабораторного контроля
4.14 Обоснование потребности в жилье и социально-бытовом обслуживании персонала, участвующего в строительстве
4.15 Перечень мероприятий и проектных решений по определению технических средств и методов работы, обеспечивающих выполнение нормативных требований охраны труда
4.16 Обоснование принятой продолжительности строительства объекта капитального строительства и его отдельных этапов
4.17 Перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта
4.18 Объектный стройгенплан
4.19 Обоснование в требуемых машинах и механизмах
4.20 Технико-экономические показатели
5 Экономическая часть
5.1 Локальная смета на общестроительные работы
5.2 Объектная смета
5.3 Сводный сметный расчет стоимости строительства
6 Безопасность жизнедеятельности. Вводная часть
6.1 Анализ производственных опасностей и вредностей при строительстве шестиэтажного кирпичного жилого дома
6.3 Общеплощадочные мероприятия по охране труда и противопожарной безопасности
6.4 Мероприятия, разработанные в дипломном проекте по защите работников от опасных производственных факторов
6.5 Охрана окружающей среды
6.6 Защита работников при чрезвычайных ситуациях
6.7 Расчетная часть
6.7.1 Определение границ опасной зоны при работе башенного крана
6.7.2 Выбор и расчет такелажной оснастки и устройств, применяемых при монтаже строительных конструкций
6.7.2.1 Определение диаметра каната стропа
8.7.2.2. Расчет траверсы
Заключение
Библиографический список
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, Excel, dwg, docx, xlsx 105 (8)
