Двенадцатиэтажный монолитный жилой дом

14 498
Аким
5 декабря 2023
  • 100

Формат файлов: Word, AutoCad, dwg, docx.
Кол-во чертежей: 12
Теги: Дипломный проект 12 этажей КГТУ
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат Word, AutoCad, dwg, docx. 134 (12)

Двенадцатиэтажный монолитный жилой дом

Учебный проект

Дипломный проект с чертежами и расчетами в редактируемых форматах

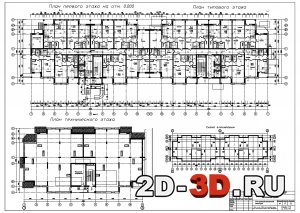

12 этажный дом проект готовый Пример лана этажей в чертежах проекта

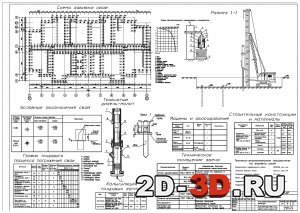

Разрез здания в AutoCAD Технология забивки свай в редактируемом формате dwg Автокад

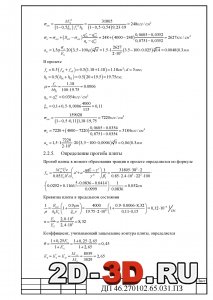

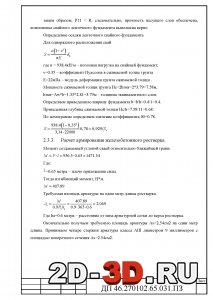

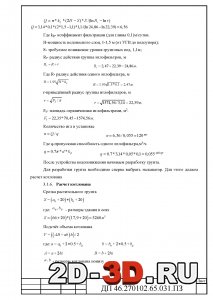

Расчёт здания в редактируемом формате Ворд Расчет здания Расчёт котлована для строительства 12 этажного здания

В составе чертежи и спецификации: План на отм. 0.000; план типового этажа. План технического этажа. Схема блокировки. Фасад 1-3; 3-1; А-Е. Технико-экономические показатели. План кровли. План подвального этажа.  Схема устройства водосточной воронки. Схема устройства трубы мусоропровода. Узлы 4 - 7. План кровли. План подвального этажа.  Схема устройства водосточной воронки. Схема устройства трубы мусоропровода. Узлы 4 - 7. Разрез 1-1; 3-3. Узел 1 - 3. Схема армирования монолитной плиты перекрытия. (План верхней арматуры. План нижней арматуры) Разрез 1-1 - 3-3. Узлы 1-3. Схема расположения свай. Опалубочный чертеж ростверка. Разрезы 1-1 - 3-3. С-1 - 3. Схема установки иглофильтров, Разрез 1-1. 2-2. Состав операции и средства контроля. Потребность в машинах, механизмах и инструментах. Схема забивки свай, Разрез 1-1; 2-2. Калькуляция трудовых затрат. График трудового процесса погружения сваи. Календарный график. График движения машин и механизмов. График изменения численности рабочих. Строительный генеральный план. Экспликация зданий и сооружений.

Строительство двенадцати этажного монолитного жилого дома. Планировочное решение здания предполагает размещение в нем поэтажно:

подвальный этаж-хоз. помещения

1-й этаж – подсобные помещения, квартиры 1-но и 2-х комнатные.

2-12 этажи -квартиры 1-но и 2-х комнатные.

технический этаж, тех помещения лифтовых шахт

Климат региона, относится к ПБ климатическому району:

расчетной температурой воздуха - 19°C,

господствующие ветры в зимнее время: юго-восточные

нормативная ветровая нагрузка 38 кгс/м2

нормативная глубина промерзания грунта 0,9м.

нормативная снеговая нагрузка 120кгс/м2

насыпной слой глубиной 1,7 – 2,7м. Ниже – супеси с прослойками песка и гальки, пластичные глины.

Грунтовые воды залегают на глубине 2,2 – 2,7м от поверхности земли. Грунтовые воды по отношению к бетону нормальной плотности, не агрессивны.

Площадка строительства попадает на территорию, частично застроенную, общежитиями и заводом «Ремрыбмор».

Жилой дом относится к многоэтажным жилым домам секционного типа:

класс здания по степени долговечности = 1,

класс здания по степени огнестойкости = 1,

жилой дом оборудован пассажирскими лифтами грузоподъемностью 400кг и 630кг.

мусоропроводом - асбоцементная труба d=400 мм.

фундамент - свайный с монолитным ростверком и сборными ж/б блоками,

стены – блоки из ячеистого бетона «YTONG» толщиной 365мм, по ГОСТ 21520-89 с монолитными элементами

перекрытия и покрытия – монолитные железобетонные.

Согласно задания на дипломный проект на тему: 12-этажный монолитный жилой дом по ул.Суворова на 192 квартиры, (социальное жилье) разработан на основании задания на дипломное проектирование.

Жилой дом расположен на реальной площадке строительства в Балтийком районе города Калининграда.


Содержание РПЗ:

Введение.

Архитектурно-планировочные решения.

Общие данные.

Объемно-планировочное решение.

Архитектурно-конструктивное решение.

Фундаменты.

Наружные стены.

Перекрытия и покрытия.

Перегородки.

Окна и балконы.

Двери.

Полы.

Отделка.

Отопление.

Водоснабжение.

Канализация.

Дождевая канализация.

Энергоснабжение.

Газоснабжение.

Наружное освещение.

Дренаж.

Охрана окружающей среды.

Противопожарные мероприятия.

Радио.

Телевидение.

Телефонизация.

Мусоропровод.

Теплотехнический расчет ограждающих конструкций.

Теплотехнический расчет ограждения стен.

Теплотехнический расчет покрытия.

Технико-экономические показатели.

Генеральный план.

Конструктивные решения.

Исходные данные.

Расчет монолитной плиты перекрытия с прерывистым опиранием.

Сбор нагрузок.

Расчет плиты по прочности.

Расчет трещиностойкости плиты.

Определение ширины раскрытия трещин.

Определение прогиба плиты.

Расчет фундамента.

Условия строительства.

Расчет свайного фундамента.

Расчет армирования железобетонного ростверка.

Технология строительного производства.

Технологическая карта на земляные работы.

Состав работ, вошедших в технологическую карту.

Характеристика условий производства работ.

Требования к готовности предшествующих работ.

Методы и последовательность выполнения работ.

Расчет иглофильтров.

Расчет котлована.

Выполнение работ в зимнее время.

Калькуляция трудовых затрат.

Технико-экономические показатели.

Контроль качества.

Техника безопасности.

Технологическая карта на погружение свай ударным способом.

Характеристики здания и его конструктивные элементы.

Состав работ вошедших в технологическую карту.

Характеристика условий производства работ.

Требования к готовности предшествующих работ.

Способы доставки и хранение конструкций и материалов.

Методы последовательности выполнения работ.

Особенности производства свайных работ в зимний период времени.

Срезка свай.

Особенности производства свайных работ в зимнее время.

Калькуляция трудовых работ.

Численно-квалификационный состав звеньев.

Потребность в строительных конструкциях и материалах.

Контроль качества.

Техника безопасности.

Технологическая карта монолитного ростверка.

Состав работ вошедших в технологическую карту.

Характеристика условий производства работ.

Организация и технология строительного процесса.

Способы доставки и хранения консультаций и материалов.

Методы и последовательность выполнения работ.

Выполнение работ в зимнее время.

Калькуляция трудовых затрат.

Контроль качества.

Техника безопасности.

Технико-экономические показатели.

Материально-технические ресурсы.

Потребность в машинах механизмах и инструментах.

Управление в строительстве.

Введение.

Геодезические работы в строительстве.

Методы производства основных видов работ.

Очередность выполнения работ.

Подготовка строительного производства.

Земляные работы.

Бетонные и железобетонные конструкции.

Изоляционные и отделочные работы.

Погрузо-разгрузочные работы.

Производство работ в зимнее время.

Мероприятие по технике безопасности и противопожарные мероприятия.

Мероприятия по охране окружающей природной среды на период строительства.

Календарный график строительства.

Технико-экономические показатели календарного плана.

Строительный генеральный план.

Описание строительного генерального плана.

Расчет требуемых параметров крана.

Определение потребности во временных зданиях.

Расчет временного энергоснабжения.

Расчет временного водоснабжения.

Расчет площадок складирования.

Описание строительного генерального плана.

Технико-экономические показатели.

 Экономика в строительстве.

Общие положения.

Состав и виды сметной документации.

Локальные сметы.

Объектные сметы.

Сводный сметный расчет.

Расчет сметной стоимости.

Безопасность жизнедеятельности.

Общие положения.

Меры безопасности при бетонных и железобетонных работ.

Организация рабочих мест.

Порядок производства работ.

Монтажные работы.




Скачать проект полностью в редактируемых форматах:

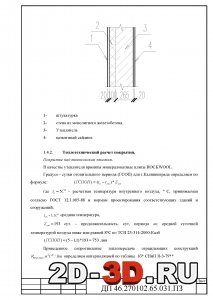

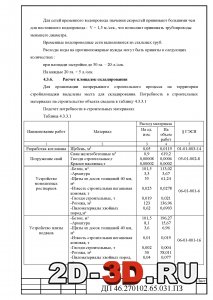

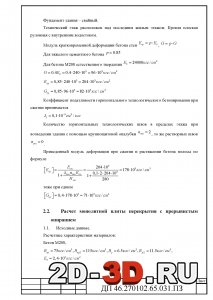

Расчёт плит перекрытия Расчет площадок складирования Теплотехнический расчёт стен

В пояснительной записке рассматриваются 6 разделов.
В архитектурно-планировочном разделе (раздел 1) представлено:
объемно-планировочные решения;
произведен теплотехнический расчет ограждающих конструкций;
подсчитаны технико-экономические показатели по объекту.
Проектируемое офисное здание располагается в существующей административной зоне города.
Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, взрыво - противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта.

В конструктивном разделе (раздел 2) рассмотрена и рассчитана монолитная плита перекрытия, сваи и монолитный ростверк. Сбор нагрузок производился в соответствии с действующими положениями по расчетному конструированию. Результаты расчета были использованы при проектировании основных конструктивных элементов.

В разделе 3 «Технология строительного производства» представлены такие таблицы как: ведомость объемов работ, ведомости трудоемкости работ и машинного времени, описаны методы производства работ. Представлены основные виды работ с кратким обоснованием применяемых методов, средств комплексной механизации. В проекте предусмотрена прогрессивная технология на базе современных машин, механизмов и оборудования. Предусмотрены также: техника безопасности и охрана труда, экологическая и пожарная безопасность; требования к качеству и приемке работ; перечень технологической оснастки, инструмента, инвентаря и приспособлений.
Всего в дипломном проекте разработано три технологические карты:
1. Земляные работы – разработка котлована. 2. Свайные работы. 3. Монолитные работы по бетонированию ростверка.

В разделе 4 разрабатывался стройгенплан и организация строительного производства. При разработке стройгенплана были проведены следующие расчеты:
- определение площадей временных зданий: санитарно-бытовых помещений, служебных помещений,
расчет потребности в воде;
расчет электрических установок.
Произведен еще расчет выбора крана. Комплексный процесс возведения металлических конструкций состоит из заготовительных и построечных процессов, которые технологически и организационно связаны между собой.
Организация работ по возведению объекта должна предусматривать максимальную совместимость работ по времени и поточность на базе комплексной механизации всех работ.

В разделе 5 «Экономика строительства» представлены сметы, которые были составлены базисно-индексным способом в ценах 2001г. с применением индексов на март 2007г.

В разделе «Охрана труда» (раздел 6) представлено:
анализ основных опасностей, возникающих в процессе строительства объекта и меры безопасности, уменьшающие возможность травматизма.

Фасады Типовой план этажей Типовой план этажей, узлы План ростверка Земляные работы Стройгенплан

Калининградский государственный технический университет КГТУ Факультет судостроения и энергетики
Кафедра Строительства, теплогазоснабжения и вентиляции
Кафедра СТГВ.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Word, AutoCad, dwg, docx. 134 (12)
