16-ти этажный жилой дом со встроенными торговыми помещениями

8 928
yfnfkbithtvtnjdf
9 марта 2024
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 14
Теги: 16 этажей Дипломный проект
Категории: Архитектурные чертежи. Многоэтажные дома и здания / Строительство, ЖБК, металлоконструкции
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 109(14)
16-ти этажный жилой дом со встроенными торговыми помещениями
Дипломный проект с чертежами и расчетами

Фасад 10С-1С Разрез 1-1План 1 этажа и типового

Задание на проектирование

Исходные данные по проекту:
Характеристика объекта строительства — Здание в плане простой конфигурации, имеет форму прямоугольника.
Характеристика основных строительных конструкций:
  • фундаменты на естественном основании,
  • стены-кирпич толщеной 390 мм,
  • кровля-рулонный ковер
Характеристика строительной площадки
Колебание отметок поверхности предполагаемой строительной площадки до 2,0 м (205-207 м). Колебание отметок в осях проектируемого здания до 0,1 м (205,5-205,6 м). Устройство временных дорог на стройплощадке производится с учетом последующего их использования в качестве постоянных. Принята кольцевая система движения автотранспорта с одним въездом на стройплощадку. Ширина проезжей части дороги 6 м, а радиус закругления поворотов — 3 м.  Основная часть дорог находится в зоне действия крана. Уклон поверхности в юго-восточном направлении.
Условия снабжения ресурсами автотранспортом. Дальность перевозки — 10 км
Начало строительства — июль 2015 года

Список чертежей дипломного проекта
  1. План 1 этажа, экспликация помещений, ведомость проемов дверей. План 2-16 этажей
  2. План чердака, план кровли, спецификация элементов перемычек, спецификация дверей, ведомость перемычек, разрез 1-1,2-2,3-3
  3. Схема расположения плит перекрытий над 1-15этажами,схема расположения плит перекрытий над 16 этажом, схема расположения плит покрытия
  4. План озеленения, план организации рельефа, разбивочный план М1:500, ведомости
  5. Фасад А-И, фасад 1С-10С
  6. Фасад 10С-1С Разрез 1-1
  7. Лестница Л1,стойка Т1,Разрез 1-1,2-2,3-3
  8. Варианты утепления, показатели по вариантам, технико-экономические показатели проекта
  9. ЖБК. Плита перекрытия М 1:25, Разрезы 1-1,2-2,3-3 М 1:10,Вид А,Б М 1:10,Спецификация
  10. Расчет сборного железобетонного  марша. Расчет железобетонной площадочной плиты
  11. План фундаментов М 1:200. Плита Ф-7. Спецификация элементов фундамента
  12. Стройгенплан
  13. Технологическая карта n1 на устройство. кровли сервисного здания
  14. Технологическая карта на внутреннюю отделку кирпичных стен
Конструктивная схема здания
Кирпичное с поперечными несущими стенами. Пространственная устойчивость здания обеспечивается массивными стенами с перекрытиями, которые воспринимают все действующие на здание вертикальные и горизонтальные нагрузки. Между 5 и 6 осями расположен деформационный шов (между существующим и проектируемым жилыми домами).
Основанием здания служат пески мелкие средней плотности с прослойками песков мелких рыхлых и плотных. Подземные воды с учетом максимального подъема на отм. — 2,93 м имеют слабую агрессию к арматуре железобетонных конструкций:

Конструктивные элементы:
  • Фундаменты — свайные
  • Стены внутренние — из силикатного кирпича.
  • Перегородки — межквартирные из пенобетонных блоков; межкомнатные из силикатного кирпича.
  • Плиты перекрытия — сборные ж/б многопустотные панели.
  • Плиты покрытия — сборные ж/б многопустотные панели.
  • Плиты лоджий — сборные ж/б.
  • Ограждение лоджий– кирпич.
  • Лестницы — сборные ж/б, металлические.
  • Шахта лифта — кирпичная.
  • Мусоропровод — из асбестоцементных труб.
  • Вентшахты  — кирпичные.
  • Окна — из профилей ПВХ.
  • Двери наружные — из профилей ПВХ (на первом этаже встроенного магазина),  деревянные по ГОСТ 24698-81 входные квартирные.
  • Двери внутренние — деревянные по ГОСТ 6629-88.
  • Полы — линолеум, керамическая плитка, цементно-песчаный раствор.
  • Крыша — чердачная.
  • Кровля – рулонная.
Технико-экономические показатели генплана
  1. Площадь участка — 4970 м²
  2. Площадь застройки — 633,51 м²
  3. Площадь замощения — 1864,81 м²
  4. Площадь озеленения — 2471,68 м²
  5. Коэффициент застройки 0,14
Содержание
Раздел 1 Технико-экономическое обоснование выбора варианта утепления наружных стен
2. Архитектурно — строительная   часть
2.1. Общее положение
2.2. Краткая характеристика площадки строительства
2.3. Объемно — планировочное, архитектурное и конструктивное решение.
2.3.1 Объемно-планировочное решение
2.3.2  Конструктивное решение
2.4. Инженерное оборудование. Решения по инженерному обеспечению
2.5 Пожарная безопасность
2.6 Охрана окружающей среды
2.7 Теплотехнический расчет
3. Расчетно-конструктивная часть
3.1  Расчет сборного железобетонного марша.
3.2 Расчет железобетонной площадочной плиты.
3.1 Расчет многопустотной плиты по предельным состояниям первой группы
3.2 Расчет многопустотной плиты по предельным состояниям второй группы
3.3 Расчет многопустотной плиты по предельным состояниям первой группы
3.4 Расчет многопустотной плиты по предельным состояниям второй группы
4. Основания и фундаменты
4.1 Исходные данные
4.2 Оценка инженерно геологических условий и свойств грунтов строительной площадки
4.2.1 Построение инженерно-геологического разреза
4.3 Сбор нагрузок, действующих на фундаменты и основания
4.4 Выбор типа фундамента
4.5 Проектирование свайного фундамента
4.6  Расчет осадки фундамента
5. Организация строительного производства
5.1 Разработка календарного графика производства работ
5.2  Проектирование строительного  генерального  плана
6.1 Технология строительства
6.2. Технологическая карта № 1 Технологическая карта на устройство кровель из наплавляемого ру-лонного материала Изопласт.
6.3 Технологическая карта № 2 Отделка внутренних поверхностей стен здания сервисного обслуживания.
7 Экономическая часть
7.1 Расчет сметной стоимости строительства
7.2 Технико-экономические показатели проекта
8.1. Защита окружающей среды
8.2. Анализ опасных и вредных производственных факторов на строительной площадке
8.3. Монтажные работы
8.4.Мероприятия по охране труда при разработке стройгенплана.
8.5 Обеспечение пожаробезопасности
8.6 Расчётная часть
8.7 Мероприятия по обеспечению устойчивости работы строительного объекта в чрезвычайных ситуациях и ликвидации их последствий.

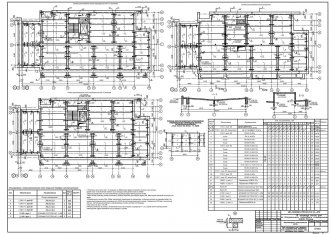

Фундаменты Схема расположения плит перекрытий

Армирование многопустотной плиты Определение веса 1 м2 покрытия и перекрытия Расчетно-конструктивная часть
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 109(14)
