11-ти этажное административное здание

16 730
Max
16 февраля 2010
  • 80

Теги: Административные здания 11 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Кол-во листов (чертежей)
Формат

11-ти этажное административное здание ЕДЦУ ЮУЖД
 г. Челябинск
 Дипломный проект

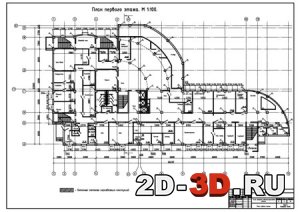

ГенпланПлан первого этажа
Разрез зданиятехнологическая карта на устройство монолитного перекрытия

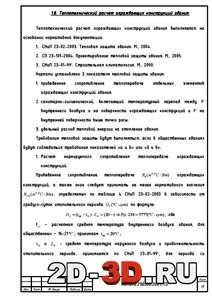

Расчет на продавливаниеРасчет нагрузокРасчет конструкций здания



Скачать:



В дипломном проекте 13 чертежей формата А1, пояснительная записка, календарный план, краткое описание модулей армирования, калькуляция потребности строительства в воде, калькуляция потребности строительства в электроэнергии, подбор арматуры по лире для колонн, расчёт смет.
Список чертежей: фасад, генплан, план первого этажа, план восьмого этажа, разрез здания, опалубочный чертёж монолитного перекрытия, армирование монолитного перекрытия, монолитные колонны км 1-1 и км 1-11, пространственные каркасы, спецификации, технологическая карта на устройство монолитного перекрытия, технико-экономическое сравнение вариантов, календарный план, стройгенплан.

Исходные данные для проектирования.
Строительство административного здания проектируется в городе Челябинске в центре города. В районе строительства отсутствуют лесные массивы, возвышения местности, зоны залегания полезных ископаемых. Земли непригодны для сельскохозяйственного использования. Отсутствуют оползневые процессы. Средняя температура наиболее холодного периода  -34 градуса по Цельсию. Температура наиболее холодных суток  -38 градусов по Цельсию. Отопительный период  218 суток.  В январе преобладают юго-западные ветра. Максимальная средняя скорость в январе  4.5 м/с.
Количество осадков выпадаемых за год  104 мм.
Реальный проект административного здания состоит из одной отдельностоящей секции. В плане секция имеет размеры 33х66,62м.
В данном дипломном проекте рассматривается здание, состоящее из одного блока, при этом объёмно-планировочное решение остаётся неизменным по сравнению с аналогом, так как удовлетворяет технологическим процессам, протекающим внутри здания.

Разделы дипломного проекта:
1. Архитектурная часть
Исходные данные для проектирования
Генеральный план.
Объёмно-планировочное решение здания
Конструктивное решение элементов здания
Отопление
Вентиляция
Природно-климатические условия площадки строительства
Теплотехнический расчет ограждающих конструкций здания
2. Расчёт нагрузок
Компоновка рамы административного здания
Нагрузки, действующие на здание
Расчет ветровой нагрузки, действующей на здание
Расчет загружения
Описание расчетной схемы
Расчет на продавливание
3. Технологическая часть
Область применения технологической карты
Общие вопросы по технологии производства работ
Калькуляция трудозатрат на возведение монолитного перекрытия
Технология производства работ
Транспортирование железобетонных конструкций
Складирование железобетонных конструкций
Выбор способа монтажа здания
Описание возведения конструкций
Организация возведения кирпичных стен
Организация монтажа колонн
Возведение конструкций перекрытия
Технология производства опалубочных работ
Технология производства арматурных работ
Технология производства бетонных работ
Виброобработка бетонной смеси
Вакуумная обработка
Выполнение работ по вакуумированию
Выбор основных машин и механизмов
Материально-технические ресурсы
4. Организация строительства
Организация строительной площадки
Условия организации строительной площадки
Устройство и эксплуатация грузоподъемных кранов
Потребность строительства в приобъектных складах
Потребность строительства во временных зданиях и сооружениях
Транспортные коммуникации
Обоснование потребности строительства в воде
Обоснование потребности в электроэнергии
Особенности календарного графика производства работ
5. БЖД
Общие положения
Опасные и вредные факторы производства работ на объекте
Обеспечение безопасности и охраны труда
Организация строительной площадки
Земляные работы
Эксплуатация грузоподъемных машин и механизмов
Электросварочные и газопламенные работы
Монтажные работы
Бетонные и железобетонные работы
Погрузочно-разгрузочные работы
Отделочные работы
Изоляционные работы
6 Расчетная часть
Определение зон влияния башенного крана
Расчет опасной зоны башенного крана при монтаже стола опалубки
7. Соблюдение экологических требований на стройплощадке
