15-ти этажный жилой дом

5 743
Аким
21 марта 2017
  • 100

Формат файлов: Word, AutoCad, dwg, docx.
Кол-во чертежей: 10
Теги: 15 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
15-ти этажный жилой дом

Дипломный проект


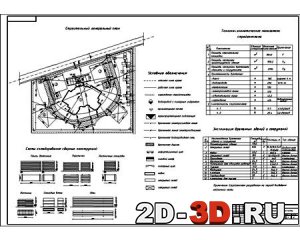

План этажей Генплан
План перекрытий План свайного поля ростверка
План фундаментов Технологическая схема

В составе чертежи и спецификации: Строительный генеральный план 1:200, Схемы складирования, сборных конструкций 1, ТЭП стройгенплана, экспликация, временных зданий и сооружений, условные обозначения, Технологическая схема на забивку свай, Технологическая схема на устройство монолитного перекрытия, План 3 по 5, 6-15 этаж, разрез 1-1  1:200, разрез 2-2 1:100, узел, экспликация помещений, План свайного поля, ростверка 1:200, разрез 1,2,3,4,5,6,7 1:50, План подвала, 1 и 2 этажа 1:200, спецификация столярных изделий, экспликация помещений, План фундаментов 1:100, спецификация фундаментов, План перекрытия подвала,1,2,3,4, 5-15 этаж, покрытия, кровли 1:200, спецификация.

В архитектурной части проекта разработаны генеральный план участка, поэтажные планы, поперечный разрез, поэтажные планы перекрытий и покрытия, план кровли, приведены основные конструктивные узлы, выполнены теплотехнические расчеты, приведены основные технико-экономические показатели.
Расчетная часть проекта включает в себя проект фундамента под внутренние и наружные стены.
В проекте решены вопросы организации строительства, предложен календарный план производства СМР на объекте, графики движения людей и механизмов, разработан строительный генеральный план.
Рассмотрены вопросы, обеспечивающие технику безопасности, охрану труда и экологичность при производстве основных работ.
Разработаны локальные и сводные сметы на производство работ.



Тип проекта Учебный Кол-во листов (чертежей)
Формат Word, AutoCad, dwg, docx. 184 (10)
