12-ти этажный монолитный жилой дом с автомойкой в стилобате

mariyadubovikova

Вчера, 23:04

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 4
Теги: 12 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	18 (4)

12-ти этажный монолитный жилой дом с автомойкой в стилобате

Курсовой проект с расчетами в Word и чертежами редактируемом формате .dwg AutoCAD

В рамках курсового проекта разработано архитектурно-конструктивное решение объекта «12-ти этажный монолитный жилой дом с автомойкой в стилобате» для условий г. Алматы. В процессе работы: выполнен анализ исходных данных и ограничений площадки; разработаны объемно-планировочные решения жилой и стилобатной частей; обоснована конструктивная схема здания для сейсмического района; выполнена проверка теплозащитных свойств наружной ограждающей конструкции. Разработанные решения обеспечивают функциональность, конструктивную надежность, пожарную и тепловую безопасность, а также соответствуют задачам учебного проектирования.
В проекте были выполнены пояснительная записка и чертежи в редактируемом формате .dwg AutoCAD. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант — в качестве шаблона или примера для ваших работ.

Список чертежей:
1. План типового этажа
2. Генплан
3. План фундамента

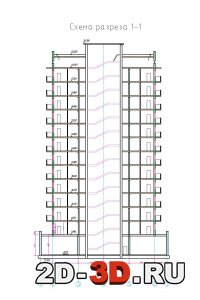

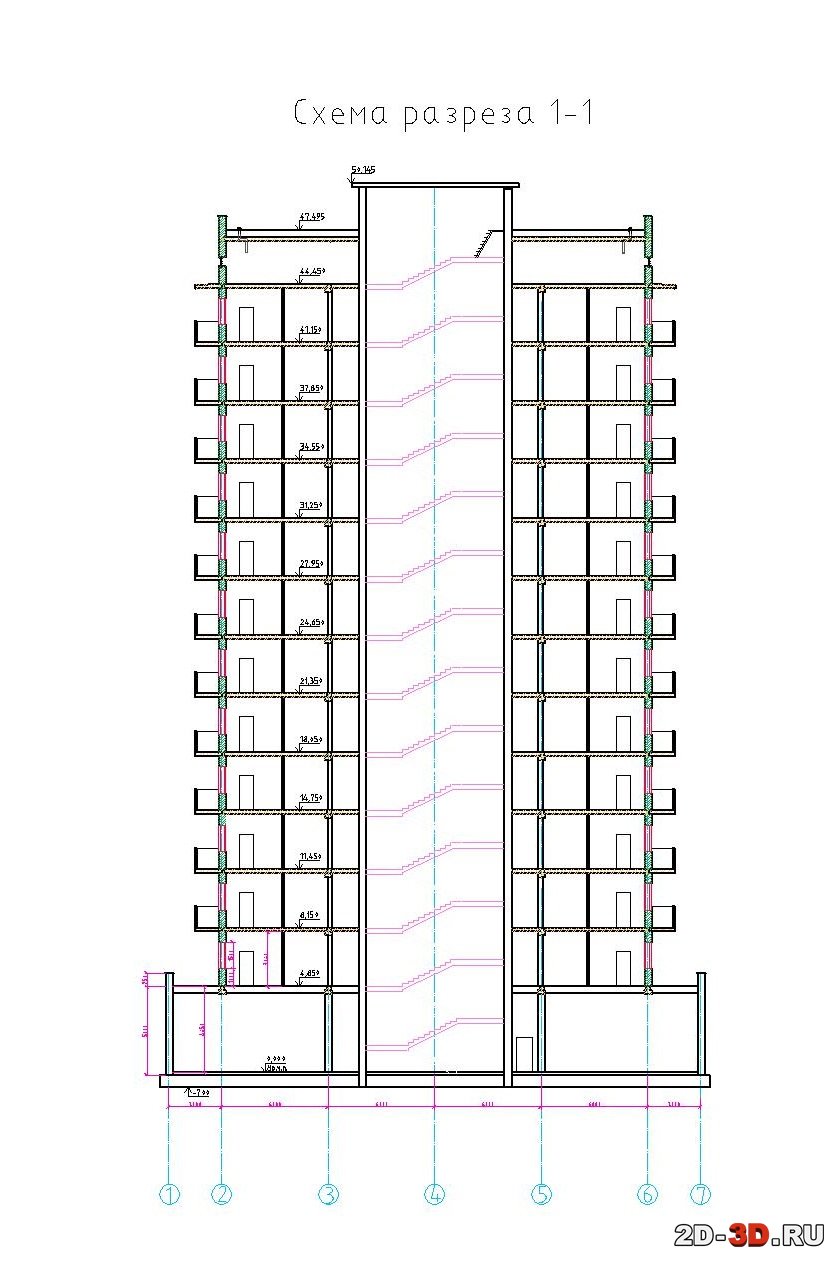

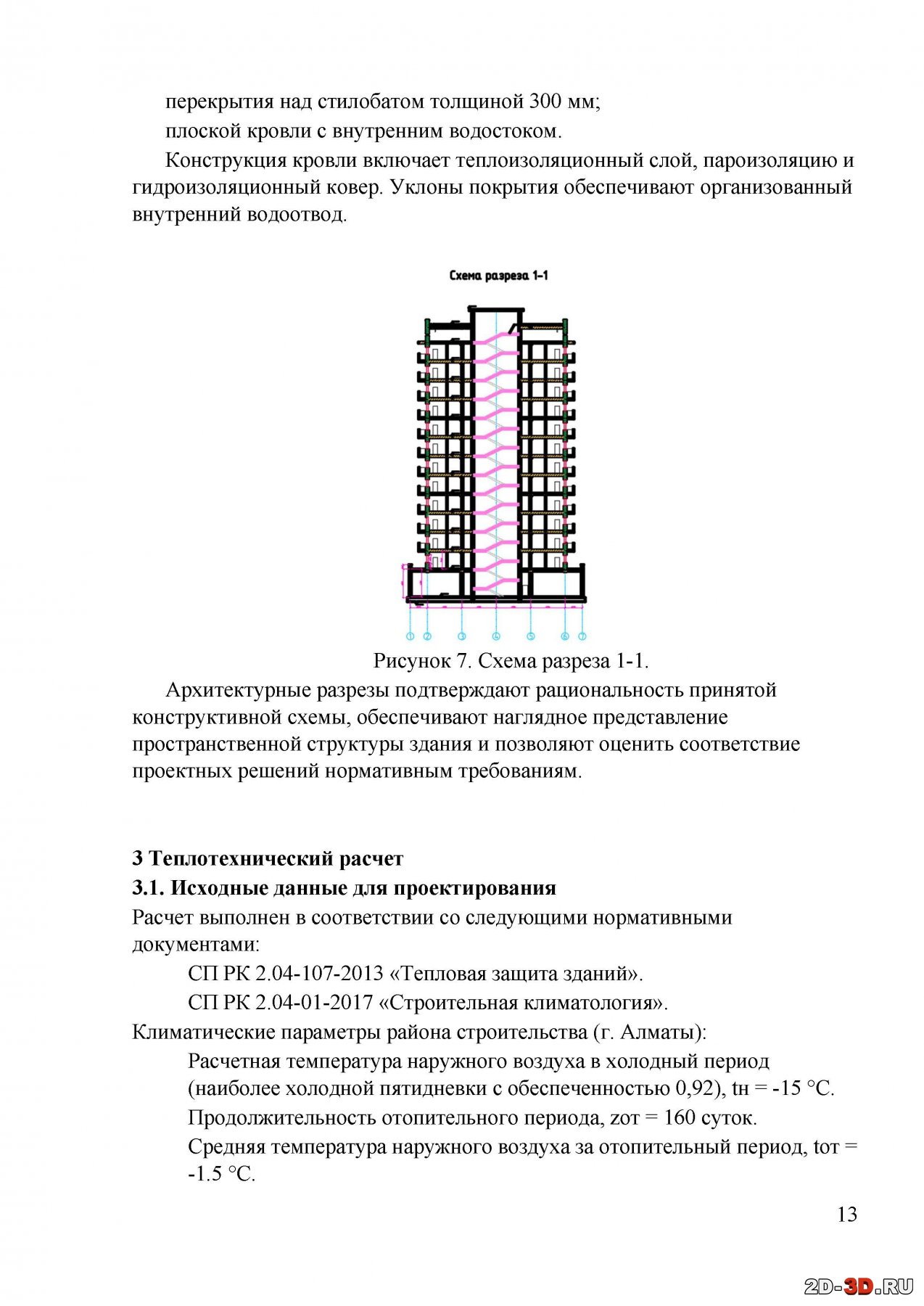

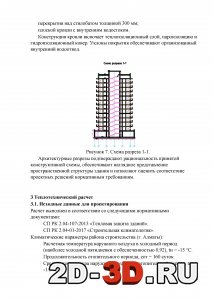

4. Схема разреза 1-1

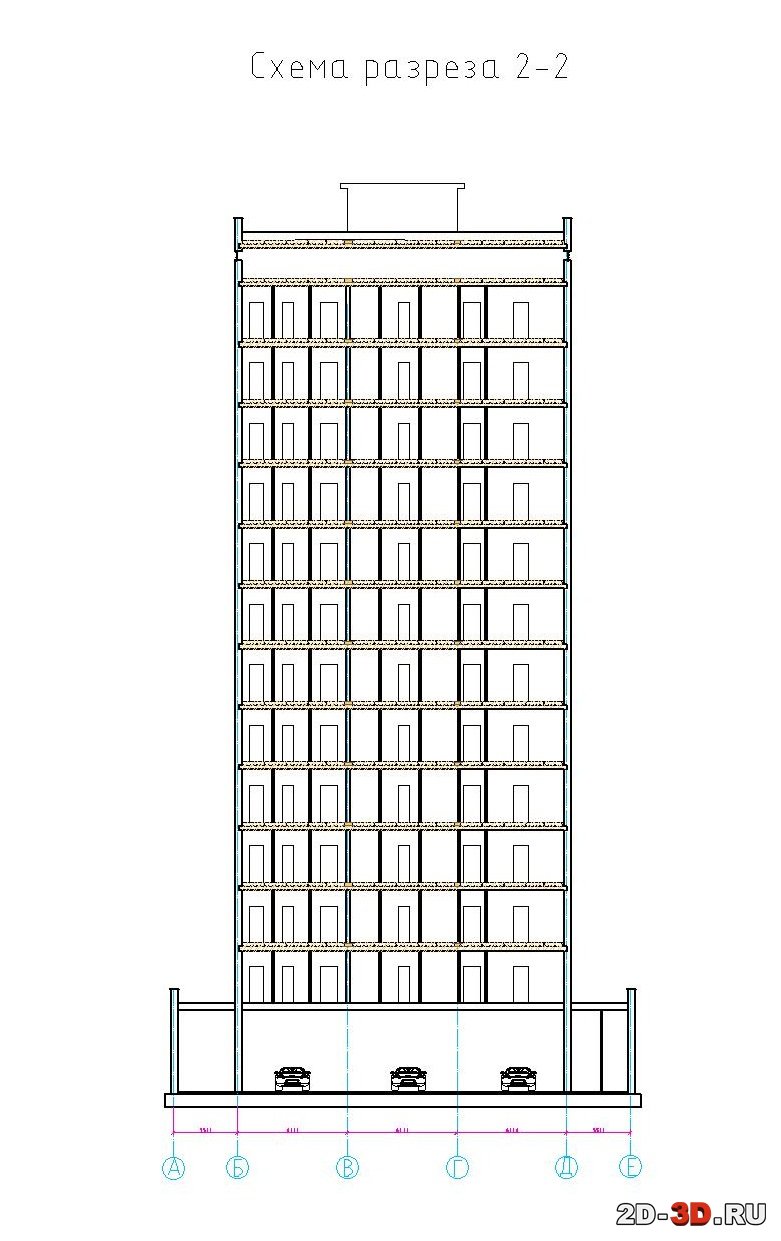

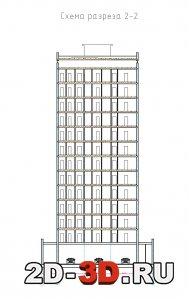

5. Схема разреза 2-2

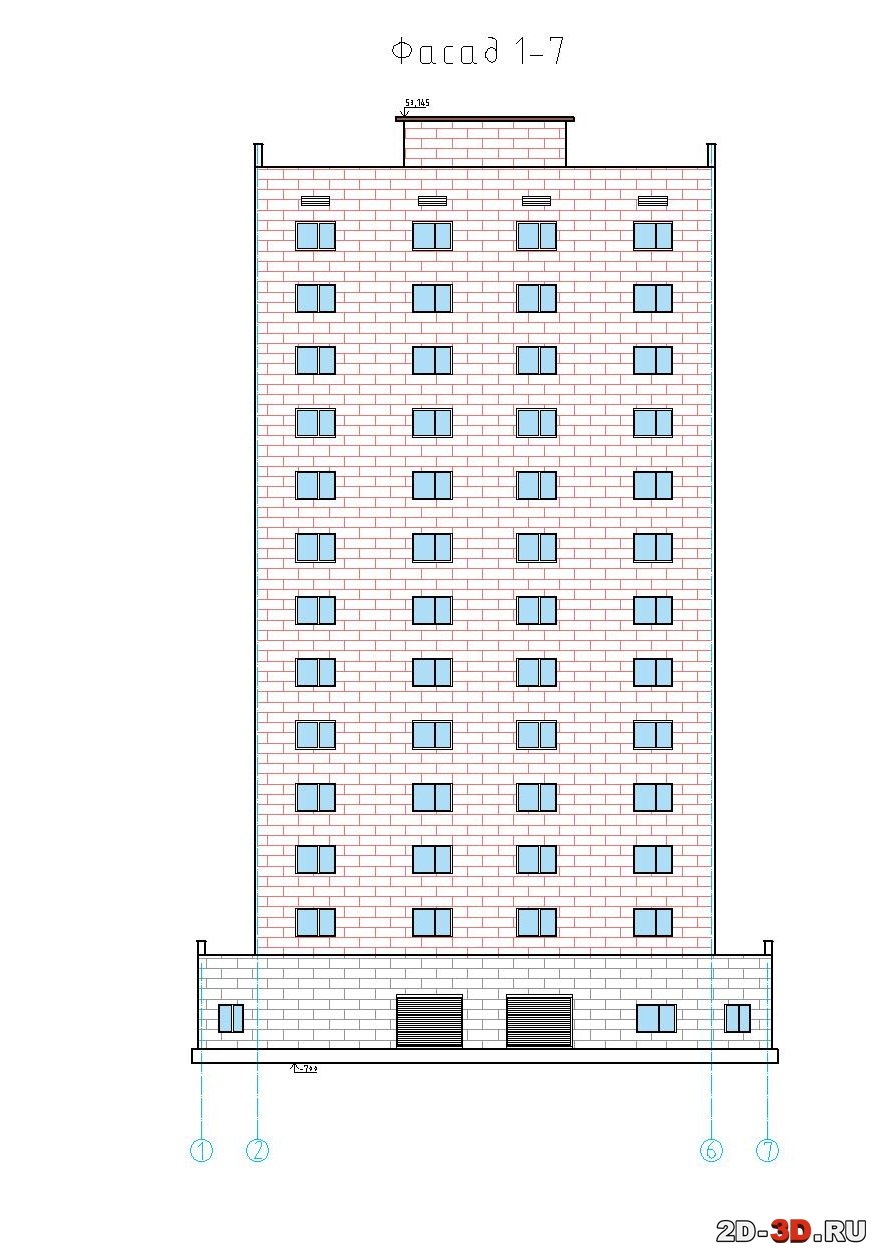

6. Фасад 1-7

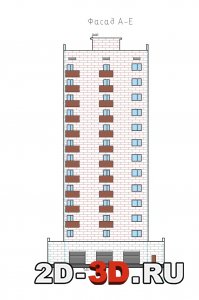

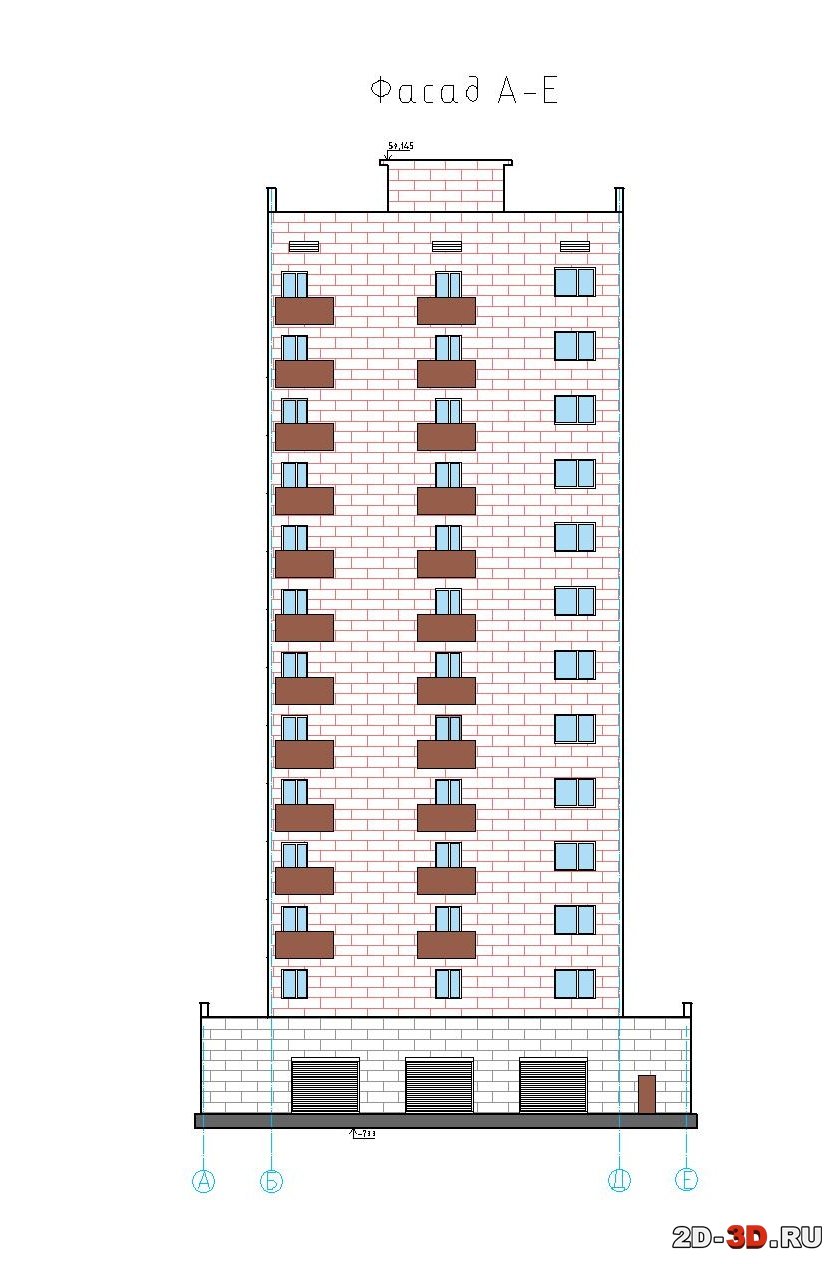

7. Фасад А-Е

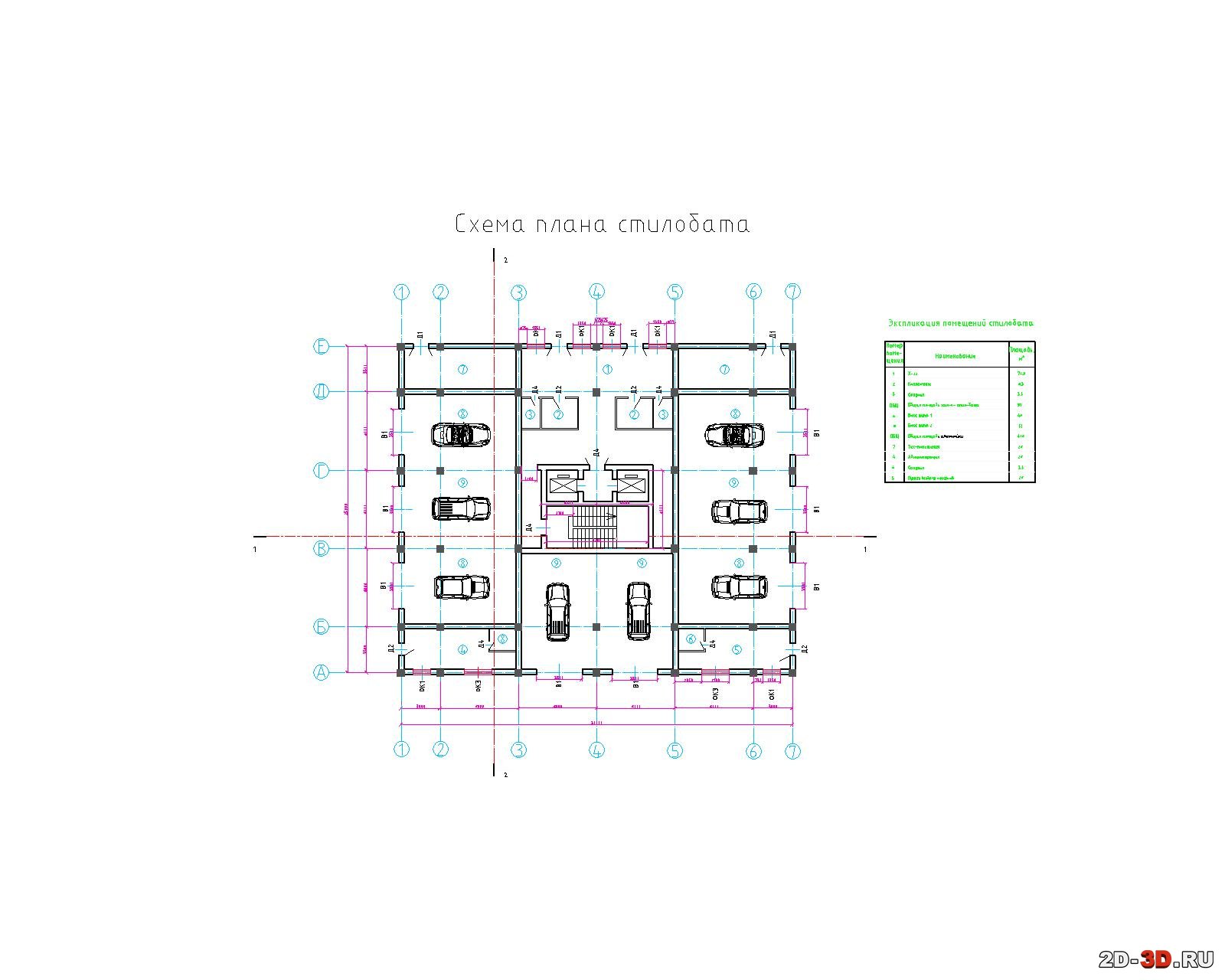

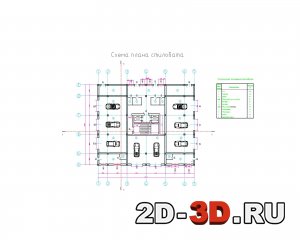

8. Схема плана стилобата

Содержание расчетно-пояснительной записки:
Введение
1 Исходные данные и объемно-планировочные решения
1.1 Исходные данные
1.2 Технико-экономические показатели и принципы планировки
1.3 Объемно-планировочное решение

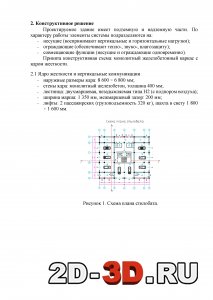

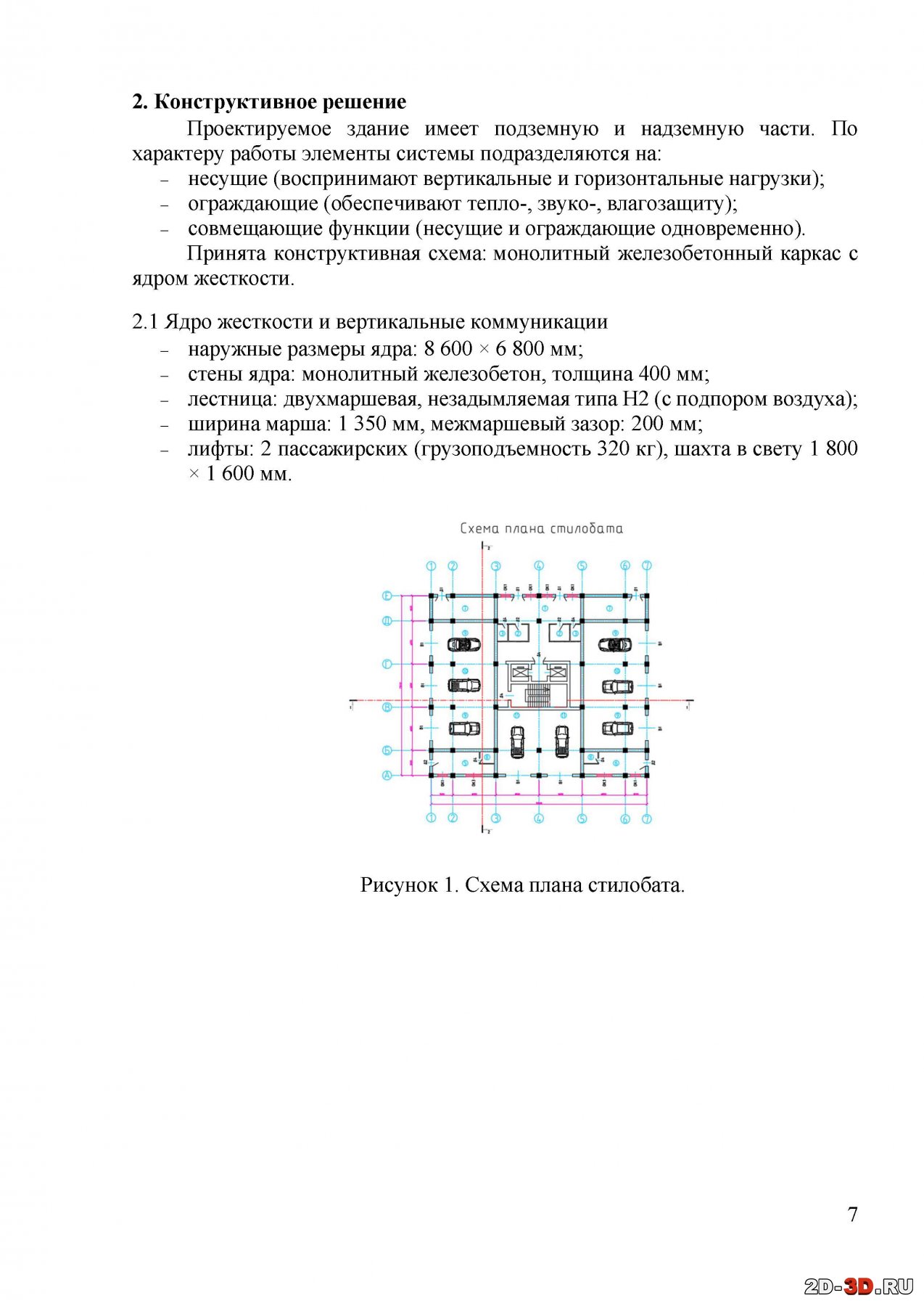

2. Конструктивное решение
2.1 Ядро жесткости и вертикальные коммуникации
2.2 Несущие элементы
2.3 Фундамент и основание

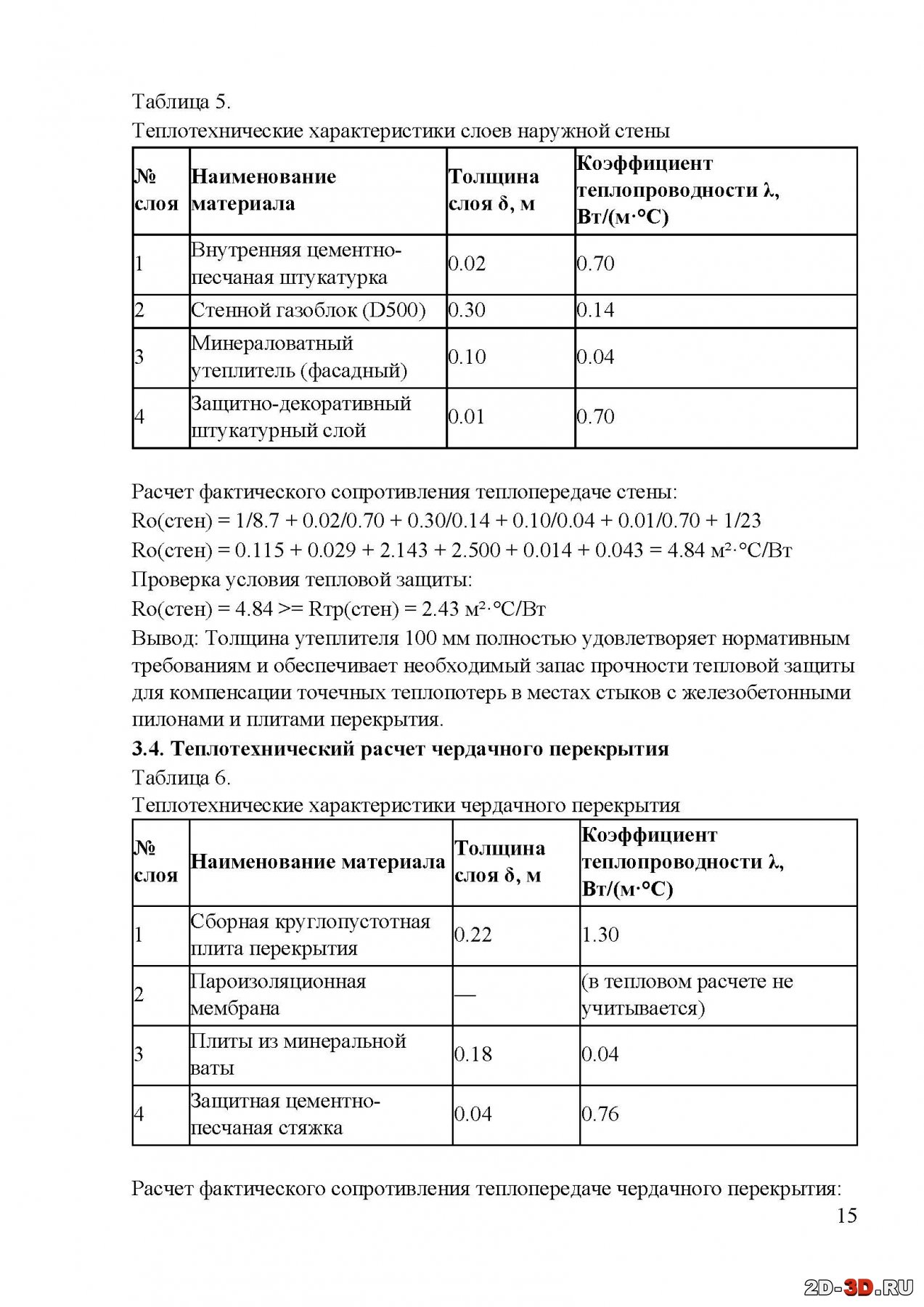

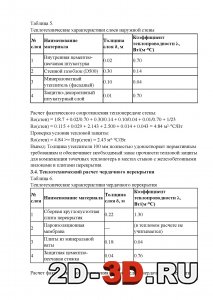

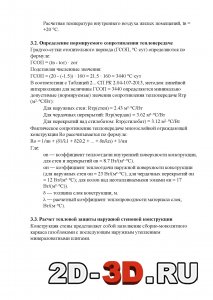

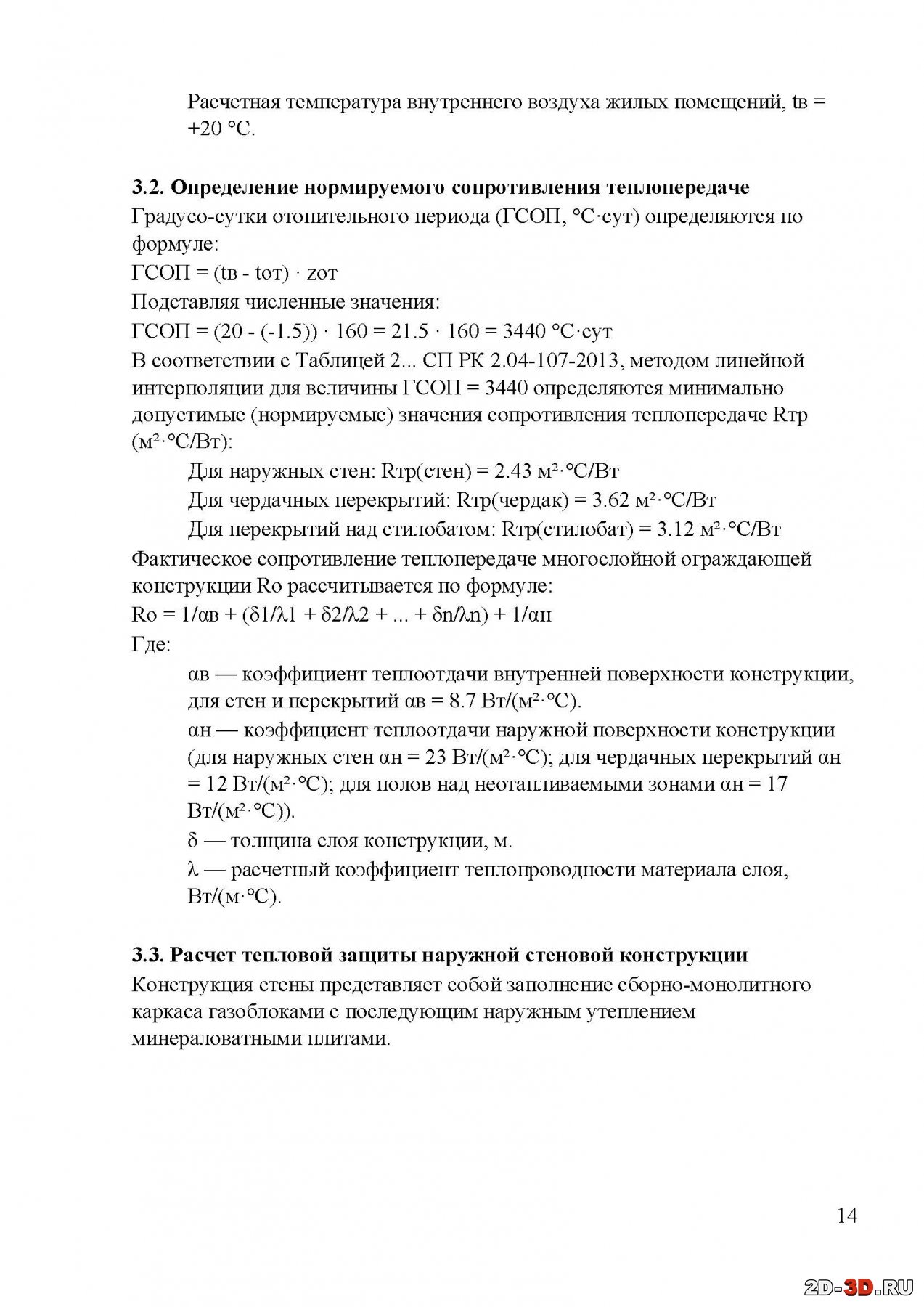

2.4 Наружные ограждающие конструкции, кровля, проемы
Заключение
Список использованной литературы

Скачать 1 MB:
Для скачивания материала Вам необходимо перейти в VIP группу

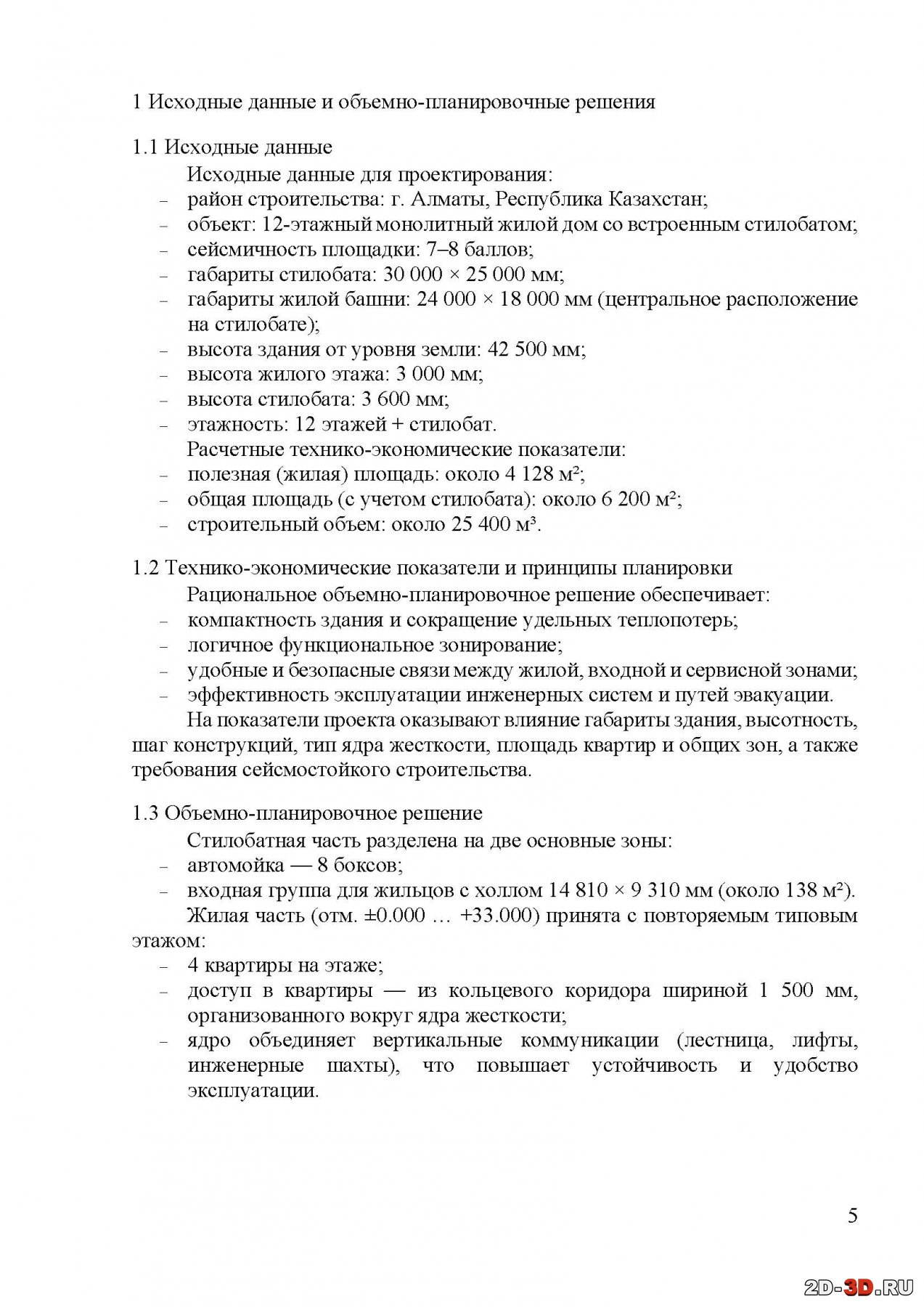

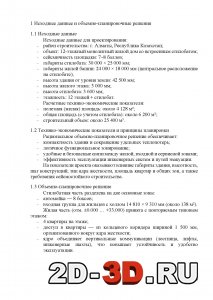

1.1 Исходные данные
Исходные данные для проектирования:
— район строительства: г. Алматы, Республика Казахстан;
— объект: 12-этажный монолитный жилой дом со встроенным стилобатом;
— сейсмичность площадки: 7–8 баллов;
— габариты стилобата: 30 000 × 25 000 мм;
— габариты жилой башни: 24 000 × 18 000 мм (центральное расположение на стилобате);
— высота здания от уровня земли: 42 500 мм;
— высота жилого этажа: 3 000 мм;
— высота стилобата: 3 600 мм;
— этажность: 12 этажей + стилобат.
Расчетные технико-экономические показатели:
— полезная (жилая) площадь: около 4 128 м²;
— общая площадь (с учетом стилобата): около 6 200 м²;
— строительный объем: около 25 400 м³.
1.2 Технико-экономические показатели и принципы планировки
Рациональное объемно-планировочное решение обеспечивает:
— компактность здания и сокращение удельных теплопотерь;
— логичное функциональное зонирование;
— удобные и безопасные связи между жилой, входной и сервисной зонами;
— эффективность эксплуатации инженерных систем и путей эвакуации.
На показатели проекта оказывают влияние габариты здания, высотность, шаг конструкций, тип ядра жесткости, площадь квартир и общих зон, а также требования сейсмостойкого строительства.

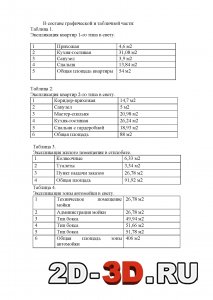

1.3 Объемно-планировочное решение
Стилобатная часть разделена на две основные зоны:
— автомойка — 8 боксов;

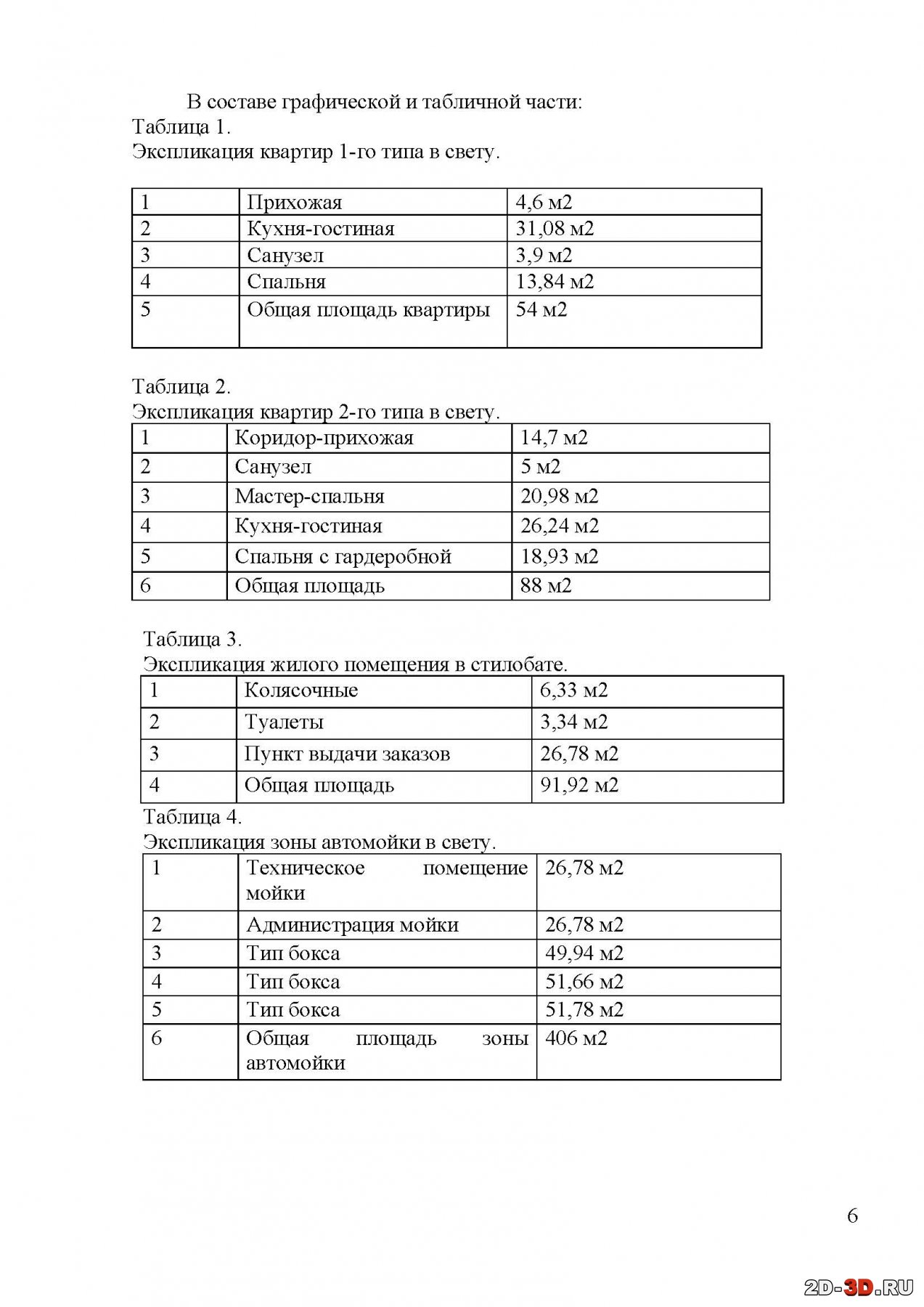

— входная группа для жильцов с холлом 14 810 × 9 310 мм (около 138 м²).
Жилая часть (отм. ±0.000 … +33.000) принята с повторяемым типовым этажом:
— 4 квартиры на этаже;
— доступ в квартиры — из кольцевого коридора шириной 1 500 мм, организованного вокруг ядра жесткости;
— ядро объединяет вертикальные коммуникации (лестница, лифты, инженерные шахты), что повышает устойчивость и удобство эксплуатации.
