Десятиэтажный жилой дом

12 497
rihhansu
28 марта 2014
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 3
Теги: 10 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 26 (3)
Десятиэтажный жилой дом
Курсовой проект

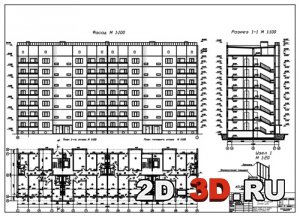

Список чертежей: фасад, план 1-го этажа, план типового этажа, разрез 1-1, узел 1-1; разрез 2-2, план покрытия, план перекрытия, фундамент, план подвала, кровля, узлы; генеральный план участка.

В данной курсовой работе разработан проект десятиэтажного жилого дома с подвалом и холодным чердаком. Проект разработан в соответствии с заданием на проектирование.
Проект состоит из пояснительной записки и графической части. Графическая часть разработана на 2-х листах (А-1).

Характеристика места строительства
Город Красноярск.
Зона влажности-сухая.
Условие эксплуатации «А»
 Температура воздуха наиболее холодных суток — обеспеченностью 0,92 — -40?C; обеспеченностью 0,98 — -43?C.
Продолжительность отопительного периода —234 сут.
Средняя температура наружного воздуха за отопительный период—-7,1?C.

Строительная конструкция
Фундаменты - свайные с монолитным ростверком.
Наружные стены — трехслойные конструкции толщиной 300 мм, в качестве утеплителя используется пенополистирол толщиной 85 мм.
Внутренние стены железобетонные панели, шириной 120 мм.
Перекрытия сплошные из железобетона толщиной 160 мм  ГОСТ 26434-85.
Окна и балконные двери из ПВХ
 Двери межкомнатные и наружные – деревянные.
Лестницы – двухмаршевые полносборные с раздельными маршами и площадками. Этажные площадки опираются на панели внутренних стен лестничной клетки. Ширина марша – 120 мм.
Крыша чердачная.
Кровельные панели ребристые железобетонные.

Характеристика здания
Согласно объемно–планировочному решению класс данного здания II, степень долговечности — II, степень огнестойкости — II.
Высота этажа – 3 м, высота помещений – 2.74 м, высота подвала – 1,9 м.
Лестничные марши имеют ограждения с поручнями высотой 0,9 м.
Связь между этажами осуществляется с помощью лестницы (ширина лестничного марша – 1.2 м) и лифта грузоподъемностью 350 кг.

 Содержание пояснительной записки
Введение
1. Исходные данные для проектирования
1.1. Характеристика места строительства
1.2. Строительные конструкции
2. Объемно-планировочное решение
2.1. Функциональный процесс
2.2. Экспликация помещений
2.3. Характеристика здания
3 . Конструктивное решение
3.1. Характеристика несущих конструкций
3.2. Характеристика ограждающих конструкций
3.2.1. Теплотехнический расчет стены
3.2.2. Теплотехнический расчет чердачного перекрытия
3.2.3. Определение вида заполнения оконных проемов
3.2.4. Расчет звукоизоляции перегородки
3.2.5. Расчет звукоизоляции перекрытия
3.3. Экспликация полов.
4. Противопожарные мероприятия
5. Ведомость отделки помещений
6. Санитарно-техническое и инженерное оборудованиездания

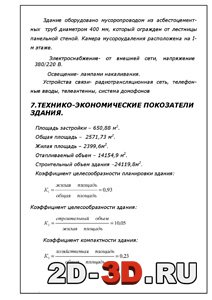

7. Технико-экономические покозатели здания

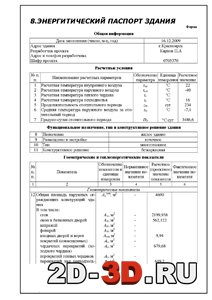

8. Энергитический паспорт здания
9. Архитектурно-композиционное решение
10. Генеральный план застройки микрорайона
Литература
