Школа начальных классов на 90 мест проект

1 573
Vadim1721
27 февраля 2022
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 9
Теги: Школа ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
Категории: Архитектурные. Общественные здания / Школы и детские сады
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 28 (9)
Школа начальных классов на 90 мест
Учебный проект с чертежами и расчетами
План застройки и благоустройстваФасад 1-8, фасад K-A
План 1 этажа на отметке 0.000План 2 этажа на отметке +3.300
Список чертежей:

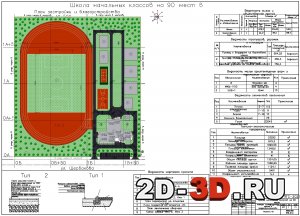

  1. План застройки и благоустройства
  2. Фасад 1-8, фасад K-A

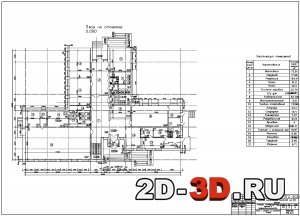

  3. План 1 этажа на отметке 0.000

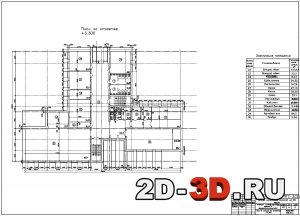

  4. План 2 этажа на отметке +3.300

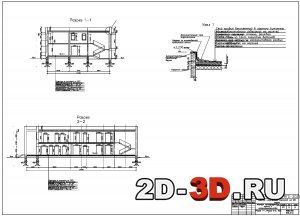

  5. Разрез 1-1, разрез 2-2, узел 1

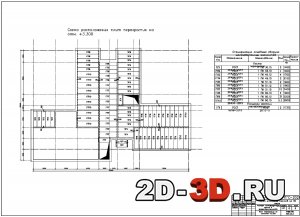

  6. План перекрытий на отметке +3.300
  7. План покрытий на отметке +3.300

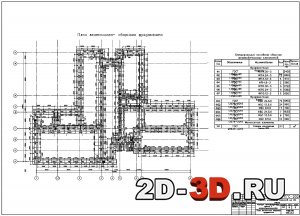

  8. План ленточного сборного фундамента

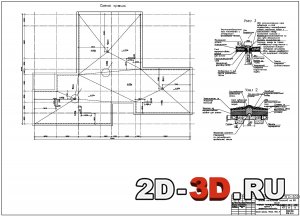

  9. Схема крыши, узел 2, узел 3
Разработан проект здания начальной школы на 90 мест в городе Тюмень.Здание – двухэтажное сложной формы в плане размерами в осях 42,6×30 м, состоящее из трех блоков одинаковой этажности.
Школа включает в себя следующие функциональные группы помещений:
  • классы
  • спальня-игровая (комната отдыха)
  • рекреация
  • комната труда, моделирования и технической игрушки, изобразительного искусства, природы
  • методический кабинет, учительская
  • санузлы (СП 251.1325800.2016, прил. В)
Разрез 1-1, разрез 2-2, узел 1Схема крыши, узел 2, узел 3
В данном курсовом проекте объемно-планировочная структура представлена коридорной системой.
Здание – двухэтажное сложной формы в плане размерами в осях 42,6×30 м, состоящее из трех блоков одинаковой этажности. Высота этажа в зависимости от конструкции пола составляет: 3,3 м.
Конструктивная система данного здания является стеновой. Она была определена на основе того, что здание является малоэтажным.
Конструктивную структуру здания составляют следующие взаимосвязанные конструктивные элементы:
  • Фундамент - сборный ленточный. Он был выбран на основе того, что несущими элементами являются стены, которые наиболее равномерно передают нагрузку на ленточный фундамент(ГОСТ13579-78, ГОСТ13580- 85).
  • Несущие кирпичные стены толщиной: наружные 0,69м; внутренние- 0,38м. Стены выполнены из кирпича, так как этот материал является достаточно долговечным и прочным, по сравнению с панельными конструкциями. Перегородки имеют толщину 0,12 м.
  • Горизонтальными несущими конструкциями являются железобетонные многопустотные плиты перекрытия толщиной 0,22 м, опирающиеся на стены на 190 мм и ригели на 147,5мм, обеспечивающие за счет этого пространственную жесткость системы (ГОСТ 26434-2015, ГОСТ 18980-2015).
  • Конструкцией покрытия является плоская кровля с внутренним организованным водостоком. Диаметр водоприемных воронок составляет 160мм.
Технико-экономическая оценка проектных решений:
Площадь общая, м2: Sобщ =1354,05 м2
Площадь полезная, м2: Sполез = 1124,1 м2
Площадь рабочая, м2: Sраб = 1080,69 м2
Строительный объем, м3: Vстр= 5491 м3
Площадь застройки, м2: Sзастр= 875,3 м2
Коэффициент целесообразности планировки здания: К1=Sпол/Sобщ= 0,83
Коэффициент использования внутреннего (строительного) объема здания: К2= Vстр/ Sпол= 4,9 м
План ленточного сборного фундаментаПлан перекрытий на отметке +3.300
Содержание пояснительной записки
Задание
Введение
1. Исходные данные
2. Планировка и благоустройство территории
3. Архитектурно-планировочные решения
3.1 Объемно-планировочные решения
3.2 Описание функционального процесса
4. Конструктивные решения
4.1. Конструктивная система
4.2. Отделка
4.3.Теплотехнический расчет ограждающих конструкций здания
5. Противопожарная безопасность
6. Обеспечение доступности маломобильных групп населения
7. Инженерные сети
8. Технико-экономическая оценка проектных решений
8.1. Показатели объемно-планировочных характеристик объекта
8.2. Показатели планировочных характеристик участка
Заключение
Список литературы

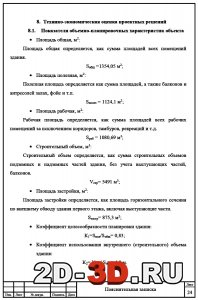

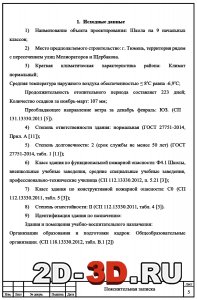

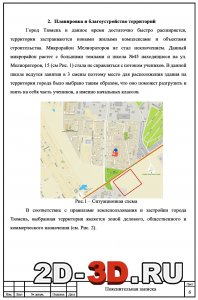

Исходные данныеСитуационная схемаПоказатели объемно-планировочных характеристик объекта

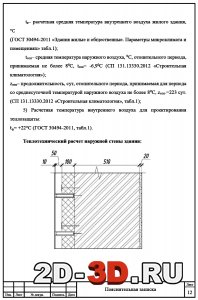

Теплотехнический расчет наружной стены зданияТеплотехнический расчет пола первого этажа

ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
ТИУ
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 28 (9)
