Проект общеобразовательной школы на 24 класса

6 430
Alyona
11 апреля 2020
  • 0

Формат файлов: AutoCAD, dwg,
Кол-во чертежей: 6
Теги: Школа
Категории: Архитектурные. Общественные здания / Школы и детские сады
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, 6
Проект общеобразовательной школы на 24 класса
Учебные чертежи

Фасад в осях 3 - 12

Список чертежей

  1. План 1-го этажа
  2. План 2-го этажа
  3. Фасад в осях 3 – 12
  4. Фасад в осях 12 – 3
  5. Фасад в осях  17 – 8
  6. Генплан М1:1000

Экспликация помещений 1-го этажа

  • Тамбур
  • Холл
  • Вахта
  • Гардеробная
  • Учебные классы
  • Сан.узел
  • Раздевалка
  • Тренерская
  • Спортивный зал
  • Внутренний дворик
  • Столовая

Экспликация помещений 2-го этажа

  • Учительская
  • Приемная
  • Кабинет директора
  • Сан. узел
  • Учебные классы
  • Актовый зал
  • Актовый зал

Экспликация генплана

  • Учебно-опытная Зона
  • Спортивная зона
  • Оздоровительная Зона
  • Хозяйственная Зона

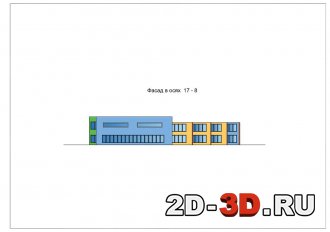

Фасад в осях 12 - 3 Фасад в осях 17-8

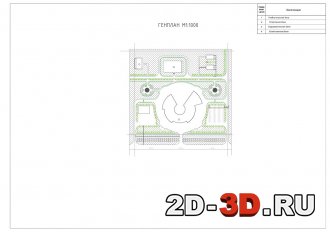

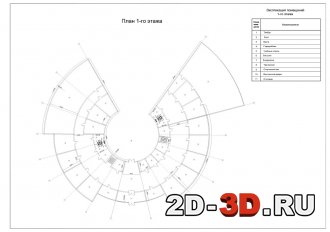

Генплан План 1-го этажа школы

План 2-го этажа


Дополнительные проекты школ с чертежами.
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, 6
