Спортивный зал

10 274
rihhansu
30 июня 2015
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 14
Спортивный зал
Рабочий проект

Разрез 2-2

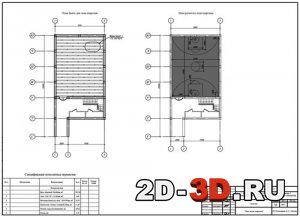

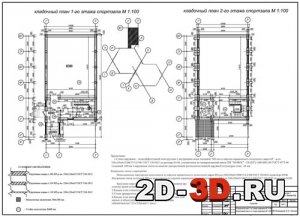

Кладочный план 1-го и 2-го этажей спортзалаПлан полов спортзала

Схема расположения прогонов и связей по верхним поясамФерма ФМ-1



 Список чертежей: разрезы, кладочный план 1-го и 2-го этажей спортзала, план перемычек блок "В", деталь усиления кирпичной перегородки, перемычки Пр-2,4,5, план полов спортзала, фагмент-1, вид-Г, план перекрытия, схема расположения ферм и связей по нижним поясам, схема расположения прогонов и связей по верхним поясам, ферма ФМ-1, разрез кровли, схема усилий фермы.

Спортивный зал, пристроенный к детскому саду на 320 мест, вход который осуществляется через переход в детском саду.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (14)
