Чертежи здания 535 м2 с планами, фасадами, декоративными элементами, оконными и дверными заполнениями

4 887
Max
27 июля 2019
  • 20

Формат файлов: dwg, AutoCAD
Кол-во чертежей: 18
Теги: 2 этажа Рабочие чертежи
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD 18

Чертежи здания 535 м2 с планами, фасадами, декоративными элементами, оконными и дверными заполнениями.

Рабочая документация. Фасады, оконные и дверные заполнения.


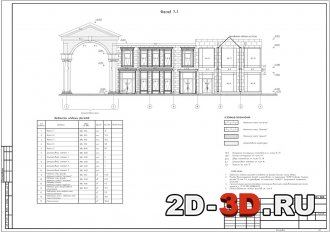

Фасад  Фасад 7-1 в AutoCAD

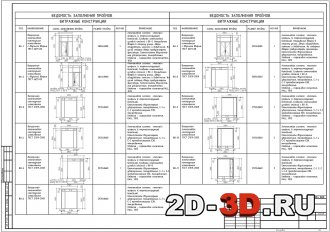

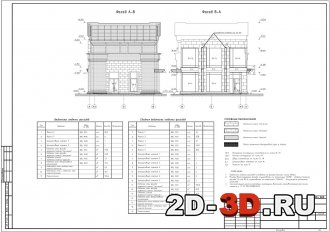

Боковые фасады  Ведомость заполнения проемов лист 1

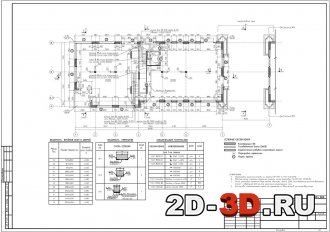

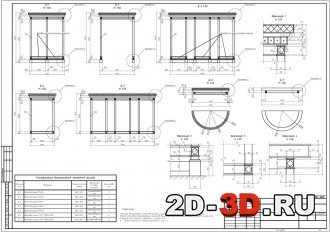

Декоративные элементы  Кладочный план 1-го этажа.Ведомости проёмов и перемычек

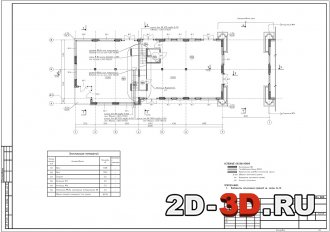

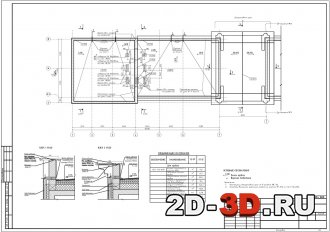

Маркировочный план 1-го этажа  План кровли

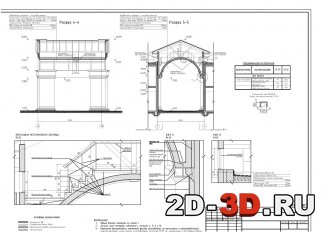

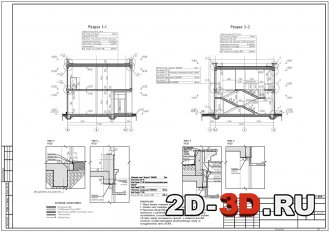

Разрез 1-1 Разрез 2-2 здания  Разрез 4-4 Разрез 5-5

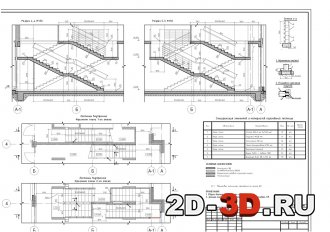

Чертежи лестницы


2 этажа

533,5 м2

Полезная площадь здания 503, 9 м2

Расчётная площадь здания 498,3 м2

Площадь застройки 316 м2, в том числе здания 308,2 м2, крылец 8 м2.

Выполнено по ГОСТ Р 21.1101-2013.



Рабочие чертежи


Список листов с чертежами:

1. Общие данные
2. Кладочный план 1-го этажа М 1:100. Ведомости проёмов и перемычек
3. Маркировочный план 1-го этажа М 1:100. Типы конструкций стен
4. Кладочный план 2-го этажа М 1:100. Ведомости проёмов и перемычек
5. Маркировочный план 2-го этажа М 1:100. Типы конструкций стен
6. План кровли М 1:100. Оборудование кровли
7. Фасад в осях 1-7 М 1:100. Ведомость отделочных материалов фасада
8. Фасад в осях 7-1 М 1:100. Ведомость отделочных материалов фасада
9. Фасад в осях А-В; Фасад в осях В-А М 1:100. Ведомость отделочных материалов фасада
10. Разрез 1-1; Разрез 2-2 М 1:100; Узлы разреза М 1:20
11. Разрез 3-3  М 1:100; Узлы разреза М 1:20
12. Разрез 4-4; Разрез 5-5 М 1:100; Переходная лестница М 1:50
13. Лестница
14. Декоративные элементы фасада
15. Декоративные элементы (продолжение)
16. Ведомость заполнения проёмов
17-18. Ведомость заполнения проёмов (продолжение на 2-ух листах)


Рабочие чертежи комплекта АР


Рабочая документация соответствует заданию на проектирование, выданным техническим условиям а так же требованиям действующих технических регламентов, стандартов, сводов правил. Комплект чертежей "Архитектурные решения" выполнен в соответствии с действующими нормативными документами:

· СП 118.13330.2012 (актуализированная редакция СНиП 31-06-2009) "Общественные здания и сооружения";

· СНиП 21-01-97* "Пожарная безопасность зданий и сооружений";

· СП 1.13130.2013 - 12.13130.2013 Системы противопожарной защиты.

· Федеральный закон от 22.07.2008 №123-Ф3 "Технический регламент о требованиях пожарной безопасности";

· СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения"

      Проектные решения соответствуют следующим требованиям:

- степень огнестойкости                         - II

- класс конструктивной пожарной опасности -С0 ( допустимо при обосновании проектными решениями С1 )

- класс функциональной пожарной опасности - Ф4.3 ( учреждения органов управления, проектно - конструкторские организации, информационные и редакционно - издательские организации, научно - исследовательские организации, банки, конторы, офисы).

- степень долговечности                         - II

-   уровень ответственности

                - КС-2


 За относительную отметку 0,000 принят уровень чистого пола 1 этажа, что соответствует абсолютной отметке + 162,95 на местности.


В качестве несущей конструкции проектом принята схема здания с несущим железобетонным каркасом.


Фундамент свайный, с ж/б ростверком тощ. 500 мм., бетон кл В25 W6, F200.


Стены здания выполняются из загоблока D 600, толщ. 200, утепленные минераловатными плитами и облицованы материалом согласно стилю частей здания. Утепление - минераловатные плиты Rockwool с объемным весом 145 кг/м3 толщиной 150мм. Монтаж вентилируемого фасада осуществлять по технологии "OLMA". Отделку "мокрого фасада" осуществлять по технологии "CERESIT". Возможно применение аналоговой конструкции.

Стены и перегородки из газоблока толщиной 200 мм; кирпичные толщиной 120 мм.


Перекрытия приняты монолитные железобетонные толщиной 200 мм (см. р. КЖ).


Кровля плоская утепленная с парапетами из кирпичной кладки по монолитным ж/б плитам.


В качестве оконного заполнения предусмотрены витражные окна из алюминиевого "теплого" профиля по ГОСТ 21519-2003 с заполнением шумозащитным двухкамерным стеклопакетом со звукоизоляцией не ниже 34дБ (ГОСТ 24866-99). Дверные блоки из алюминиевого профиля по ГОСТ 23747-2015, материал и и цветовое решение внутренних дверей определить по дизайн проекту интерьеров.


По контуру к стенам здания примыкает дорожная одежда с покрытием из тротуарной плитки с уклоном 1:20 от наружной стены, утепленная на ширину не менее 1,0м плитами ЭППС.


При выполнении и приёмке строительно-монтажных работ необходимо руководствоваться строительными нормами и правилами (СНиП) на производство строительно-монтажных работ и действующими нормативными документами.


Возможна замена применяемых в проекте материалов на аналоги по согласованию с заказчиком.


        УКАЗАНИЯ ПО КЛАДКЕ НАРУЖНЫХ И ВНУТРЕННИХ СТЕН И ПЕРЕГОРОДОК В ЛЕТНИХ УСЛОВИЯХ

1.       Кладку наружных стен производить в соответствии со СП 70.13330. 2012 "Несущие и ограждающие конструкции"и  СНиП12-04-2002 "Безопасность труда в строительстве".

2.      Стены приняты: Наружные - из газоблоков бетона D600, б=200мм (ГОСТ31360-2007) на ц.п. растворе М 150 армированная сеткой ?5 Вр1 с ячейкой 60х60 каждые 4 ряда кладки. Парапет выше плиты перекрытия выполнить из газоблоков бетона D600, б=200мм (ГОСТ31360-2007) на ц.п. растворе М 150 армированная сеткой ?5 Вр1 с ячейкой 60х60 каждые 4 ряда кладки. Внутренние перегородки выполнить из газоблока толщиной 200 мм; кирпичные толщиной 120 ммя, в мокрых помещениях из ГКЛВ в 2 слоя. Гидроизоляцию в санузлах и помещении КУИ завести на стены на высоту 150мм.
Над всеми проемами внутри здания выполненными в стенах предусмотреть устройство перемычки из металлического уголка. Длину нарезать согласно спецификации перемычек.

3.      Заполнение проемов выполняет специализированная фирма по индивидуальному заказу и фактическим обмерам, согласно ведомости заполнения оконных и дверных проемов.

4.      Кровля проектируемого корпуса предусмотрена плоская, по монолитным железобетонным плитам, с организованным наружным водостоком через дождеприемные воронки и систему наружного водоотведения на существующий рельеф. По периметру здания кровля оборудована  парапетом. Доступ на кровлю осуществляется через переход организованный в конструкциях декоративной арки между строением 9 и 10. Покрытие кровли не эксплуатируемое.



Состав кровли:
Двухслойный гидроизоляционный кровельный материал Технопласт ТКП и Технопласт ХПП выпускаемый в соответствии с ТУ5774-003-00287852-99. Технопласт ТКП - верхний слой - полностью наплавляется на нижний слой Технопласт ХПП;Праймер битумный ТЕХНОНИКОЛЬ №01;
Стяжка из цементно-песчаного раствора М 100, армированная сеткой 4ВрI с шагом 150х150, =1800 кг/м3; б =0,93 Вт/(м0С),толщиной 50мм;Уклон кровли 2% создается за счет подсыпки керамзитового гравия толщиной min 20мм =500 кг/м3; 0,165 Вт/м0С; Разделительный слой - Рубероид РПЭ-300;
Утеплитель - двухслойная система теплоизоляции Технониколь:
Верхний слой ТЕХНОРУФ В, ?Б=0,043 В т/(м°С), выпускаемые по ТУ 5762-010-74182181-2012. Толщина слоя - 50мм.
Нижний слой ТЕХНОРУФ Н, ?Б=0,042 В т/(м°С), выпускаемые по ТУ 5762-010-74182181-2012. Толщина слоя - 150мм.
Крепление утеплителя осуществляется механическим способом с помощью пластикового полого стержня со шляпкой (фланцем) и металлического дюбеля или саморезах (сертификат соответствия на крепежные изделия № РООСС.TW.АЕ95.В 18258).

Пароизоляция - 1 слой Биполь ЭПП (Технониколь).


УКАЗАНИЯ ПО ПРОИЗВОДСТВУ  КЛАДОЧНЫХ  РАБОТ В ЗИМНИХ УСЛОВИЯХ

1.       При производстве работ в зимнее время руководствоваться соответствующими разделами СП 70.13330.2012 "Несущие и ограждающие конструкции" и СНиП 12-04-2002 "Безопасность труда в строительстве".

2.      Способ кладки для воздедения в зимнее время принимается с противо-морозными химическими добавками, не вызывающими коррозии материалов кладки и твердеющими на морозе без обогрева.


Дополнительные чертежи зданий.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD 18
