Дом Правосудия

1 959
Аким
7 июня 2017
  • 100
Формат файлов: AutoCad, dwg, Word, doc
Кол-во чертежей: 7

Общественное здание -Дом Правосудия.

Дипломный проект

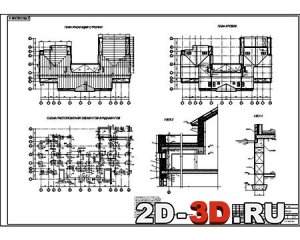

Фасад План перекрытий разрез Стройгенплан Технологическая карта Технологическая карта


В составе чертежи: разрез 2-2, план на отм. 0.000 , план на отм. 3.300, узел, фасад И-А, фасад 1-12, генеральный план, ТЭП, план перекрытия, план кровли, план расположения элементов фундаментов, узлы, фундамент монолитный ФМ-1, сетевой график, график движения рабочих, график движения основных строительных машин, стройгенплан, экспликация зданий и сооружений, условные обозначения, технико-экономические показатели, схемы складирования элементов, технологическая карта на устройство монолитного каркаса, схема организац. работ по разработке котлована и устройству фундаментов.

Здание располагается с учетом общественного назначения. Проектируемое здание сложное в плане с размерами в осях 49,2х28,2м., высота здания 26,9м.
На первом этаже здания правосудия располагается вестибюль, кабинет начальника материально-технического отдела, помещение караула, помещение хранения оружия, помещение экспедиции, камеры для подсудимых и ряд подсобных помещений. Второй этаж здания включает в себя: кабинет начальника общего отдела, кладовую вещественных доказательств, зал гражданских дел на 30 мест, комнаты прокуроров, комнату адвокатов, кабинет судьи, зал уголовных дел на 40 мест, зал уголовных дел на 36 мест и подсобные помещения. Третий этаж здания включает в себя: кабинеты судей, зал гражданских дел на 30 мест, кабинет начальника отдела уголовных дел, кабинет консультанта, зал уголовных дел на 40 мест, зал уголовных дел на 36 мест и подсобные помещения. Четвёртый этаж включает в себя: кабинет судьи, зал гражданских дел на 30 мест, кабинет начальника отдела гражданских дел, кабинет консультанта, кабинет заведующего архивом и ряд помещений подсобного назначения. Пятый этаж включает в себя: кабинеты судей, кабинет помощника председателя совета судей, зал квалификационной коллегии, кабинет председателя квалификационной коллегии, помещение президиума, кабинет начальника финансово-бухгалтерского отдела, финансово-бухгалтерский отдел, касса, комната отдыха и приёма пищи, зал совещаний на 12 мест, кабинет администратора суда, кабинет председателя суда, приёмная, кабинет помощника председателя по уголовным делам, приёмная, кабинет помощника председателя по гражданским делам, кабинет помощника судей и ряд помещений подсобного назначения. Шестой этаж включает в себя: бухгалтерию, архив, кабинет главного бухгалтера и ряд помещений специального назначения. На седьмом этаже расположены подсобные и специальные помещения.
Технико-экономические показатели здания:
- общая площадь помещений – 5495,07 м2
- полезная площадь – 3184,79 м2
- объём здания – 20901,81 м3
- коэффициент отношения полезной площади здания к общей К1=0,58
-коэффициент отношения полезной площади здания к объему К2=0,152



Содержание РПЗ:

1.АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

1.1 Генеральный план

  • 1.2 Общая часть
  • 1.3 Объемно-планировочное решение
  • 1.4 Конструктивная часть
  • 1.5 Теплотехнический расчёт
  • 1.6 Наружные и внутренние сети
  • 1.6.1 Водопровод
  • 1.6.2 Хоз-фекальная канализация
  • 1.6.3 Дождевая канализация
  • 1.6.4 Вентиляция
  • 1.6.5 Защита помещений от шума
  • 1.6.6 Источники света. Осветительные приборы
  • 1.6.7 Телефонизация
  • 1.7 Мероприятия по пожаробезопасности
  • 2. РАСЧЁТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
  • 2.1 Расчёт монолитного железобетонного перекрытия
  • 2.1.1 Определение расчётных пролётов и нагрузок
  • 2.1.2 Определение расчётных усилий
  • 2.1.3 Определение толщины плиты
  • 2.1.4 Подбор сечения арматуры
  • 2.1.5 Проверка прочности перекрытия на продавливание
  • 2.2 Определение усилий в средней колонне
  • 2.2.1 Сбор нагрузок
  • 2.3 Расчёт подколонника
    • 3. ОРГАНИЗАЦИОННО-СТРОИТЕЛЬНАЯ ЧАСТЬ
    • 3.1 Технологическая карта на устройство монолитного каркаса
    • 3.1.1 Область применения
    • 3.1.2 Определение объёмов работ при устройстве монолитного каркаса
    • 3.1.3 Выбор комплекта машин и механизмов для производства работ
    • 3.2 Выбор монтажных кранов по техническим параметрам
    • 3.3 Обоснование выбора крана по экономическим параметрам
    • 3.4 Опалубочные работы
    • 3.4.1 Технологические характеристики опалубки перекрытий на основе опорных башен
    • 3.5 Монтаж опалубки перекрытия
    • 3.6 Монтаж опалубки колонны
    • 3.7 Арматурные работы
    • 3.8 Подача и укладка бетонной смеси в опалубку
    • 3.9 Требования к качеству и приёмке работ
    • 3.9.1 Требования к контролю качества при устройстве плиты и колонны
    • 3.9.2 Ведомость объёмов строительно –монтажных работ
    • 3.9.3 Калькуляция затрат труда, машинного времени и заработной платы
    • 3.9.4 Материально- технические ресурсы
    • 3.9.4.1 Ведомость потребности в материалах, полуфабрикатах, изделиях
    • 3.9.4.2 Ведомость потребности в машинах, механизмах, инструменте, приспособлениях
    • 3.9.5 Технико-экономические показатели
    • 3.10 Календарный план
    • 3.10.1 Определение потребности в основных строительных материалах, изделиях и конструкциях
    • 3.10.2 Обоснование организации производства работ
    • 3.10.3Основные технико-экономические показатели календарного планирования
    • 3.11 Строительный генеральный план
    • 3.11.1 Организация складского хозяйства
    • 3.11.2 Инвентарные здания
    • 3.11.3 Временное водоснабжение
    • 3.11.4 Временное электроснабжение
    • 3.11.5 Технико-экономические показатели
    • 4. МЕРОПРИЯТИЯ ПО БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ
    • 4.1 Техника безопасности и охрана труда
    • 4.2 Охрана окружающей среды
    • 4.3 Пожарная безопасность
    • 5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
    • 5.1 Расчёт сметной стоимости СМР
    • 5.1.1 Пояснительная записка к сметной документации
    • 5.1.2 Локальные сметы на виды работ
    • 5.1.3 Сводный сметный расчёт
    • 5.2 Технико-экономические показатели СМР
    • 5.3 Способы снижения производственных затрат и их эффективность
Тип проектаУчебныйКол-во листов (чертежей)
ФорматAutoCad, dwg, Word, doc130
