 Офисно-складское здание по адресу: г. Сыктывкар ул. Колхозная

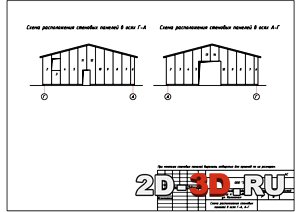

Схема расположения стеновых панелей План на отметке 0.000 м.

План расположения элементов покрытия Разрезы

Узлы Ферма Ф1











Архитектурно-строительная часть

1. Общие данные

2. Фасады 1-5, 5-1

3. Фасады А-Г, Г-А

4. План на отм. 0.000

5. Экспликация помещений. Спецификация элементов заполнения проемов. Спецификация перемычек. Ведомость перемычек

6. Ведомость отделки помещений. Экспликация полов. Ведомость перемычек

7. Схема расположения стеновых панелей в осях 1-5, 5-1

8. Схема расположения стеновых панелей в осях Г-А, А-Г

9. Схема расположения панелей покрытия

10. Спецификация стеновых и кровельных панелей

11. Узлы 1, 2, 3, 4.



Конструкции железобетонные

1. Общие данные

2. План расположения колонн, стоек и вертикальных связей

3. План расположения элементов покрытия

4. Разрезы 1-1, 2-2, 3-3

5. Ферма Ф-1. Узел 1. Разрез А-А

6. Узел 2. Разрез Б-Б

7. Узлы

8. Техническая спецификация стали



Конструкции металлические

1.     Общие данные

2.     План фундамента

3.     Узлы 1, 2. Разрезы 1-1, 2-2, 3-3

4.     Сетка С-1. Спецификация



Проектом предусматривается строительство офисно-складского здания по адресу: г. Сыктывкар, ул. Колхозная.

Характеристики:

Степень огнестойкости здания - III.

Класс конструктивной пожарной опасности - С2.

Влажностный режим - нормальный.

Здание отапливаемое.

Проект разработан для следующих природных условий строительства:

 Климатический район - 1В.

 Расчетная температура наружного воздуха   -36°С

 Ветровая нагрузка по Iрайону   0,23 кПа (23кг/м?) согласно СНиП 2.01.07-85*

 Снеговая нагрузка по V району   0,32 кПа (320кг/м?) согласно СНиП 2.01.07-85*

Офисно-складское здание запроектировано из стального каркаса с креплением к нему "Сэндвич"-панелей с минераловатным утеплителем толщиной 150мм. производства ЗАО ПСК "Северное Сияние".

По периметру здания выполнить цоколь из кирпича М75 по ГОСТ 530-95 на растворе М50 высотой 180мм., шириной 300мм.

Вокруг здания выполнить бетонную отмостку толщиной 30мм., шириной 700мм.

Кладка внутренних перегородок толщиной 120мм. из керамического кирпича М75 по ГОСТ 530-95 на растворе М50 с армированием сетками из арматуры Ф6 АI через 3 ряда кладки по высоте с приваркой к стальным элементам каркаса.

Перегородки между кабинетами запроектированы каркасно-обшивные, состоящие из металлического каркаса и обшивки из гипсокартонных листов по ГОСТ 6266-97, закрепленной к нему саморезами. Воздушная полость между обшивками заполняется звукоизоляционными матами М-15 по ТУ 5763-002-00287697-97.


Металлический каркас офисно-складского здания запроектирован в виде однопролетной рамы с жестким закреплением колонны к фундаментам и ферм к колоннам.

Шаг колонн вдоль здания 5,25м., в поперечном направлении 12,0м.

Колонны запроектированы из двутавров с параллельными гранями полок, фермы и стойки-из гнутых прокатных профилей.

По нижним поясам стропильных ферм устраиваются горизонтальные связи из прокатного уголка для обеспечения пространственной жесткости.

Материал колонн К-1, ферм Ф-1 - сталь С255 ГОСТ 27772-88, остальных элементов - С245 ГОСТ 27772-88.


За относительную отметку 0.000 принята отметка уровня чистого пола, соответствующая абсолютной отметке   .

Фундаменты и цоколь выполнить из бетона класса В15.F50.W2.

Изготовление и монтаж арматуры фундаментов, цоколя выполнять в соответствии с требованиями СНиП 3.03.01-87, ГОСТ 14098-91.

Поверхность фундаментов, соприкасающихся с грунтом, обмазать горячим битумом за 2 раза.

Под фундаменты выполнить песчаную подготовку толщиной 100мм.

Обратную засыпку фундаментов выполнить сухим непучинистым местным грунтом с тщательным послойным уплотнением.

Раздел чертёж здания
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAd, dwg (23)
