Кафе 480,5 м2

1 314
Banksy
13 июня 2020
  • 0

Формат файлов: ArhiCAD, pln, Word, doc
Кол-во чертежей: 2
Теги: Кафе
Категории: Архитектурные. Общественные здания / ArhiCAD
Кафе 480,5 м2 в ArhiCAD
Курсовой проект
Кафе
Класс здания(II): Кафе.
Степень долговечности: II (срок службы не менее 50 лет).
Степень огнестойкости: II .
Класс конструктивной пожарной опасности: К1.

Технико-экономические показатели (ТЭП) по зданию

  1. Площадь застройки здания 240,25
  2. Строительный объем здания 480,5
  3. Общая площадь общественного здания 480,5
  4. Полезная площадь общественного здания 420,5
  5. Нормируемая площадь общественных зданий 420,5
Конструктивное решение здания
1. Фундамент. Ленточный.
2. Наружные стены. Блок, штукатурка 2 стороны.
3. Внутренние стены. Кирпич, штукатурка 2 стороны.
4. Перегородки. Кирпич, штукатурка 2 стороны.
5. Перемычки. Железобетонные.
6. Перекрытия.

  • Бетон, изоляция, плитка.
  • Плиты перекрытия выполнены из бетон, изоляция, ж/б плит, уложенные на несущие стены по слою раствора.
  • Концы уложенных плит опирают на кирпичные стены, глубиной - 120 мм.
  • Уложенные плиты ж/б перекрытий анкеруют стальными связями с наружными стенами между собой. Швы между плитами заделывают цементным раствором марки М100.
7. Лестница.
  • П-образная.
  • Размеры ступеней: проступь - 300 мм,
  • Подступёнок - 150 мм, - (междуэтажные)
8. Крыша. Кровля
  • Плоская
  • Плоское основание;
  • Пароизоляционный слой;
  • Утеплитель;
  • Гидроизоляция.
9. Окна и двери
Окна – панорамные. Заполнение оконного - монтажная пена, Герметик "Вилатерм"
Дверь- Заполнение дверного проёма  - монтажная пена

10. Крыльцо. Отсутствует.

Стилистическое решение интерьера
Минимализм. Стены — однотонные. Пол — ламинат. Потолок ровный белый Стиль не приемлет наличия аксессуаров, которые служат только для красоты.

Список чертежей
  1. План этажей, фасады здания, разрез здания, ТЭП
  2. Планы этажей с расстановкой мебели, генплан участка, визуализация, интерьер помещения.
Содержание
1.Общая часть.
1.1. Исходные данные, содержащие наименование и назначение здания, на основании чего проектируется.
1.2. Наименование и основные климатические характеристики района строительства.
1.3. Геологические данные площадки строительства.
1.4. Характеристики проектируемого здания (класс здания, степень долговечности, степень огнестойкости, класс конструктивной пожарной опасности).
2. Генеральный план участка.
3. Объемно-планировочное решение здания.
3.1 Описание внутренней планировочной схемы здания с указанием основных и второстепенных по функциональному назначению помещений, расположение их на плане этажа;
3.2. Описание размеров здания в координационных осях по длине и ширине, высоты этажа и здания в целом;
3.3 Положение главного входа в здание; положение дополнительных входов в здание, обоснование их необходимости.
3.4 Противопожарные мероприятия, учитываемые в объемно- планировочном решении.
3.5 Технико-экономические показатели (ТЭП) по зданию.
4. Конструктивное решение здания.
4.1 Конструктивная схема и конструктивные элементы здания:

  • фундаменты;
  • наружные стены;
  • внутренние стены;
  • перегородки;
  • перемычки;
  • перекрытия;
  • лестница;
  • крыша;
  • кровля;
  • окна и двери;
  • крыльцо.
В задании на курсовое проектирование преподавателем указывается вариант конструкций наружных стен.
4.2 Расчет глубины заложения фундамента.
5. Наружная и внутренняя отделка здания с описанием применяемых материалов.
В пояснительной записке внутреннюю отделку здания можно представить в виде «Ведомости отделки помещений», выполняемой по ГОСТ Р21.15501-92
«Экспликация полов» выполняется в табличной форме в соответствии с ГОСТ Р21.15501-92
6. Стилистическое решение интерьера.
7. Информационные источники.

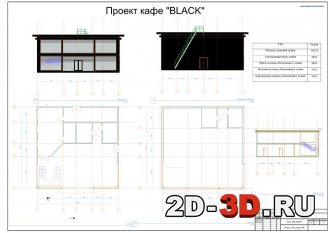

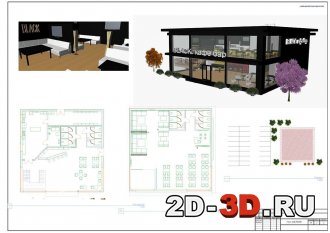

План этажей, фасады здания, разрез здания  Планы этажей с расстановкой мебели, генплан участка, визуализация

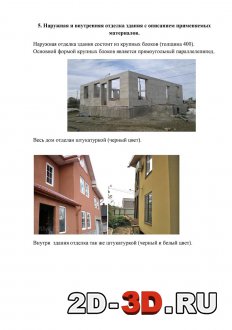

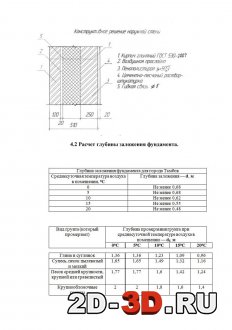

Конструктивное решение наружной стены Наружная и внутренняя отделка здания

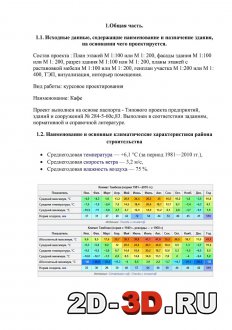

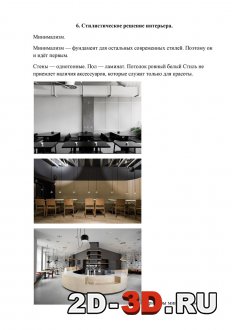

Общая часть  Стилистическое решение интерьера
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат ArhiCAD, pln, Word, doc 12 (2)
