2-х этажный жилой дом учебная работа

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во 3D моделей: 1
Кол-во чертежей: 1
Категории: Чертежи проекты / Чертежи домов

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	4 (1)


Вашему вниманию представлен двухэтажный жилой дом с мансардным этажом и гаражом. На первом этаже запроектирована кухня - столовая, котельная, гостиная, коридор, тамбур, гараж и с/у. На мансардном этаже расположены спальня, кинотеатр, кладовка, с/у, кабинет, коридор. Дом плотной застройки, крыша четырехскатная. В проекте были выполнены пояснительная записка в Word, чертежи и 3D визуализация в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

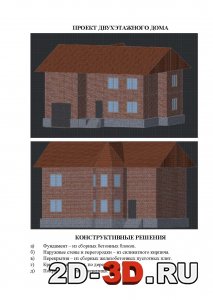

Конструктивные решения:
а) Фундамент – из сборных бетонных блоков.
б) Наружные стены и перегородки – из силикатного кирпича.
в) Перекрытия – из сборных железобетонных пустотных плит.
г) Крыша – вальмовая, по деревянным балкам.
д) Покрытие – металлочерепица.

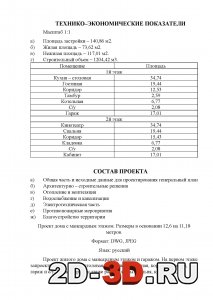

Технико–экономические показатели:
а) Площадь застройки – 140,86 м2.
б) Жилая площадь – 73,62 м2.
в) Нежилая площадь – 117,01 м2.
г) Строительный объем – 1204,42 м3.

Список 3D моделей:
1. 3D визуализация дома

Список чертежей:
1. Фасад, план 1-2 эт., план стропил, план фундамента, план кровли, разрез по лест., разрез по окну, генплан

Содержание пояснительной записки:
1. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
2. ТЕХНИКО–ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
3. СОСТАВ ПРОЕКТА
4. СТРОИТЕЛЬНО-КОНСТРУКЦИОННОЕ РЕШЕНИЕ ЗДАНИЯ:

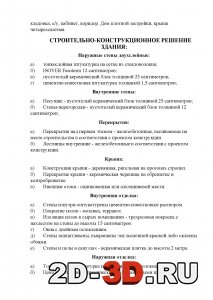

СТРОИТЕЛЬНО-КОНСТРУКЦИОННОЕ РЕШЕНИЕ ЗДАНИЯ:
Наружные стены двухслойные:
а) тонкослойная штукатурка на сетке из стекловолокна;
б) ISOVER Fasoterm 12 сантиметров;
в) пустотелый керамический блок толщиной 25 сантиметров;
г) цементно-известковая штукатурка толщиной 1,5 сантиметров;
Внутренние стены:
а) Несущие - пустотелый керамический блок толщиной 25 сантиметров;
б) Стены-перегородки - пустотелый керамический блок толщиной 12 сантиметров;
Перекрытия:
а) Перекрытия над первым этажом - железобетонные, выливаемые на месте строительства в соответствии с проектом конструкции.
б) Лестницы внутренние - железобетонные в соответствии с проектом конструкции.
Крыша:
а) Конструкция крыши - деревянная, ригельная на прогонах стропил.
б) Перекрытие крыши - керамическая черепица на обрешетке и контробрешетке.
в) Внешние стоки - оцинкованная или алюминиевой жести.
Внутренняя отделка:
а) Стены изнутри оштукатурены цементно-известковым раствором.
б) Покрытие полов - мозаика, терракот.
в) Изоляция полов в сырых помещениях - трехразовая покраска с нахлестом на стены до высоты 15 сантиметров.
г) Окна с двойным остеклением.
д) Стены зашпатлеваны, выкрашены эмульсионной краской либо оклеены обоями.
е) Стены и полы в санузлах - керамическая плитка до высоты 2 метра.
Наружная отделка:
а) Тонкослойная штукатурка на сетке из стекловолокна.
б) Цоколь облицован керамическими или каменными плитами.
в) Крыша коричневого цвета.
