Проект марки АР Частный дом 563 кв.м. с отделкой из дагестанского камня стены газобетонный блок D 500 Кирпич керамический

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 19
Теги: 400-600m Iz_blokov Рабочий проект Рабочие чертежи
Категории: Проекты домов / Чертежи домов

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	(19)

Участок строительства расположен в г. Сунжа, Сунженского района, Республика Ингушетия.

Здание дома в плане прямоугольный с размерами в осях 14,040 х 15,140 м.
Здание дома 2-х этажное с мансардным и цокольным этажом.
Высота этажей от пола до потолка в чистоте – 3,400 метров
Кровля дома четырехскатная, утепленная, вальмовая с кукушками
Для междуэтажного сообщения служит железобетонная двухмаршевая лестница
Основной комплект чертежей разработаны в соответствии с действующими
нормами, правилами и стандартами.

Наружные стены выполнены из:
- Кирпич керамический - 120 мм.
- Газобетонный блок D 500 - 300 мм.
- Дагестанский камень - облицовка.
Цоколь здания облицован керамогранитными плитами.

Внутренние стены и перегородки из кирпича и из гипсокартона на мансарде.

Все кирпичные перегородки армировать сеткой кладочной через каждые 5 рядов кладки по высоте.Перемычки железобетонные по слою цементно-песчаного раствора марки 75.
Кровля четырехскатная вальмовая. Настил кровли - Профнастил. Верх кровли на отметке +11,200. Водосток - наружний, организованный. Водосточная система МеталлПрофиль "МП Престиж". На скатах кровли имеются 2 слуховых окна.
Все деревянные элементы подвергаются антисептированию с добавлением антипиренов по СНИП 3.04.01-87.

Перекрытия железобетонные монолитные.
Окна и двери - индивидуальный заказ по желанию заказчика.
Внутренние поверхности стен и перегородок штукатурятся для дальнейшей финишной отделки по желанию заказчика.
Потолки помещений - навесные и натяжные потолки по желанию заказчика.
Напольные покрытия помещений из керамической плитки и ламината.
Вокруг дома выполнить бетонную отмостку шириной 1000 мм.  из бетона класса В 7.5 толщиной 100 мм.
Горизонтальная гидроизоляция выполнена - из двух слоев рубероида.

На цокольном этаже на отметке -3,600 расположены следующие помещения:
- Гостиная
- Лестница
- Ванная
- Гардеробная
- Коридор
- Тренажерный зал
- Кладовая
На 2-ом этаже на отметке +3,600 расположены следующие помещения:
- Спальная
- Лестница
- Ванная
- Холл
- Спальная
- Спальная
- Спальная
На мансардном этаже на отметке +7,200 расположены следующие помещения:
- Холл
- Лестница
- Комната отдыха
- Кабинет.

Список чертежей:

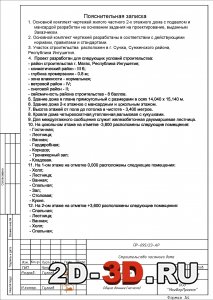

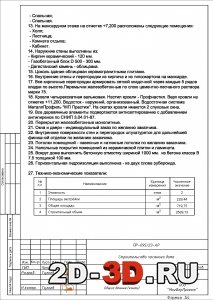

1. Общие данные
2. План цокольного этажа на отм. -3,600

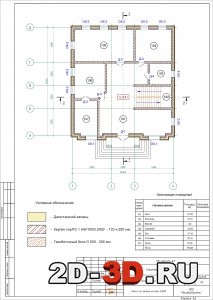

3. План 1-го этажа на отм. 0,000
4. План 2-го этажа на отм. +3,600

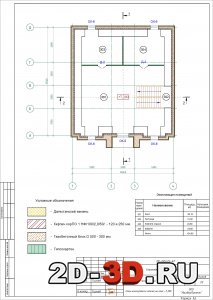

5. План мансардного этажа на отм. +7,200

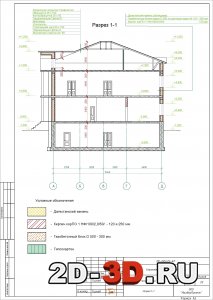

6. Разрез 1-1

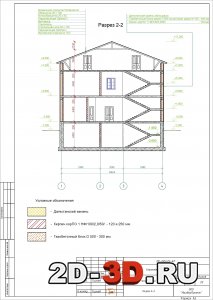

7. Разрез 2-2

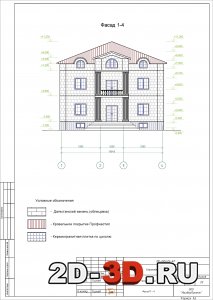

8. Фасад 1-4
9. Фасад 4-1
10. Фасад А-Д
11. Фасад Д-А
12. План кровли
13. Кладочный план цокольного этажа на отм. -3,60014.
14. Кладочный план 1-го этажа на отм. 0,000
15. Кладочный план 2-го этажа на отм. +3,600
16. Кладочный план мансардного этажа на отм. +7,200
17. Ведомость заполнения оконных и дверных проемов
18. Ведомость отделки помещений
19. Экспликация помещений

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	(19)
