Одноэтажный дом из газоблока 72 м² в Renga

Формат файлов: .rnp .dae Renga, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 19
Теги: Renga 50-100m 1 этаж
Категории: Чертежи домов / 3D модели

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.rnp .dae Renga, .pdf	(19)

В работе представлен выполненный проект дома из газоблока в Р. Крым, с 3D моделью в редактируемом формате .rnp Renga и чертежами в PDF. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Дом из газоблока ВК блок, 8,5м*10,5м разработан в соответствии с требованиями СНиП и стандартами, применяемыми к строениям данного типа. Дом предназначен для строительства на садовых (дачных) участках и на участках для индивидуального жилищного строительства. Строительство дома допускается на супесчаных, глинистых, скальных и каменистых.

Технико-экономические показатели:
1. Площадь застройки с крыльцом - 88,5 м²
2. Площадь застройки без крыльца - 85 м²
3. Общая площадь внутренняя дома - 72,24 м²
4. Общая площадь с крыльцом - м²
5. Площадь 1-го этажа - 72,24 м²
6. Жилая площадь - 44,14 м²
7. Общая площадь по ГПЗ - 76 м²
8. Количество этажей - 1
9. Высота здания от уровня земли - 6,05 м
10. Площадь участка - 1210 м²
11. Коэффициент застройки (Кз) - 0,07

Список 3D моделей:
1. Одноэтажный дом из газоблока

Список чертежей:
1. Общие данные
2. Ведомость ссылочных и прилагаемых документов
3. Техническое описание
4. Техническо-экономические показатели
5. План расстановки мебели
6. План разбивки координационных осей
7. Кладочный план план на отм. 0.000 М 1:50; 1 этаж
8. Ведомость оконных и дверных проемов
9. План кровли/3d вид
10. Разрез 1-1
11. Фасад в осях 1-2

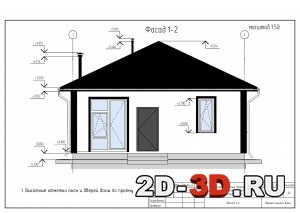

12. Фасад в осях 2-1
13. Фасад в осях А-Б
14. Фасад в осях Б-А
15. Схема ввода ХВС, канализации
16. План фундамента
17. План отмостки
18. План расположения колонн
19. Визуализация

Конструктивная часть жилого дома:
1. Фундамент: Ленточный фундамент, М250, отмостка 800 мм Н=100мм
2. Стены наружные: Газоблок ВКБлок 625х250х300; Грунтовка; Штукатурка гипсовая 15 мм; Утеплитель 100мм, камешковая штукатурка 10 мм
3. Сейсмопояс: Железобетонный монолитный сейсмопояс 250*150мм (М250)
4. Перегородки: Газоблок ВКБлок 625х150х250; грунтовка; штукатурка гипсовая 15мм
5. Потолок:
- Балки перекрытия доска 50*150мм, опирание на сейсмопояс 250*150мм (М250)
- Утепление потолка 150мм, 3-и слоя;
- Пароизоляция
- Доска 25*100мм
6. Крыша:
- Стропила доска - 50х150мм;
- Кровля - металлочерепица, цвет RAL 7024, монтируется по обрешетке из п/м 25х100мм, по контробрешетке из рейки п/м 35х50 мм, по гидроизоляционной ветрозащитной паропроницаемой мембране
- Водосточная система и отливы (цвет антрацит Ral 7024)
7. Карнизы: Подшивка карнизов, металлопрофиль софит (цвет антрацит RAL 7024)
8. Окна: Металлопластиковые (цвет белый RAL9010)
9. Двери: Входная дверь — металлическая
10. Колонны: Железобетонный монолит М250
11. Отопление: Электрический котел, теплые полы — кухня, санузел. Комнаты — батареи
12. Полы, ступени, Крыльцо: Железобетонный монолит М250

Республика Крым,
Белогорский муниципальный район,
с. Васильевка,
ул. Школьная, 42а
КН 90:02:050102:1126
