Двухэтажный дом с двускатной крышей
Проект содержит чертежи и 3D модель в редактируемом формате .rnp Renga

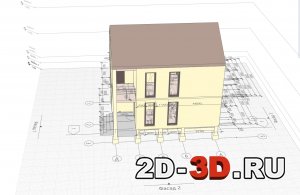

Фасад 1  Фасад 2

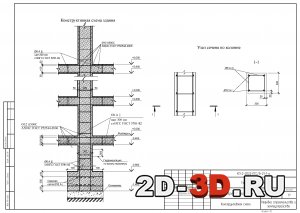

Конструктивная схемаПлан на отметке +3.000
Теплотехнический расчет наружной стеныФасад 1-3, 3-1

Проект выполнен на основании задания на проектирование и объемно-планировочных решений. Данный файл открывается и редактируется в программе Renga (.rnp). Данная программа в данный момент часто используется при обучении в университетах. Чертежи продублированы в PDF.
Индивидуальный жилой дом проектируется по адресу: г. Севастополь. Здание двухэтажное. Рельеф местности спокойный. Конструктивная схема здания - железобетонный монолитный каркас с ограждающими стенами.
Основные несущие конструкции:
- фундаменты- столбчатые, столб фундамента сечением 300х300мм
- подошва фундамента 500х500мм;
- колонны - железобетонные сечением 300х300 мм;
- ростверк - железобетонные сечением ‚ 300х300мм:
- перекрытия - монолитная железобетонная плита толщиной 200 мм;
- крыша - предусмотрен выход на чердачное помещение через технический люк.
- стены - ракушняк М15 ГОСТ 4001-84, размером 180х180х380.
- перемычки над оконными и дверными проемами - сборные железобетоные по
ГОСТ 948-84, марки 1ПП12-3 (8 штук), 1ПБ10-1 (6 штук).
Основанием фундаментов принят суглинок со следующими характеристиками:
принятое допускаемое давление на грунт R=3 кгс/см².
Согласно требованиям СП14.13330.2018 "Строительство в сейсмических районах",
кладка стен должна быть II категории по сопротивляемости сейсмическим
воздействиям с нормативным сцеплением по неперевязанному шву Rnt >120 КПа.
Лестничный марш подвального помещения - сборный железобетон.

Исходные данные:
- Расчетная температура наружного воздуха - минус 11° (СПУ31.13330.2018)
- Снеговая нагрузка - 50 кг/м² (СП20.13330.2016)
- Ветровая нагрузка - 30 кг/м² (СП20.13330.2016)
- Климатический район - МБ (СП131.13330.2018)
- Сейсмичность района - 8 баллов
- Степень огнестойкости - II
- Класс функциональной пожарной опасности - Ф1.4

Список 3D моделей в программе Renga:
1. Двухэтажный дом.

Список чертежей:
1. Общие данные (начало)
2. Общие данные (Окончание)
3. Теплотехнический расчет наружной стены
4. План на отметке ±0.000
5. План на отметке +3.000
6. План плиты перекрытия на отметке ±0.000
7. План плиты перекрытия на отметке +3.000
8. План плиты перекрытия на отметке +6.000
9. Схема монолитного железобетонного фундамента
10. Схема лестницы
11. Схема раскладки стропил +6.000
12. План кровли на отметке +6.000
13. Конструктивная схема
14. Разрез 1-1
15. Фасад 1-3, Фасад 3-1
16. Фасад А-Д, Фасад Д-А
17. Вертикальная планировка

Технические решения принятые в рабочих чертежах, соответствуют требованиям |
экологических, санитарно-гигиенических, противопожарных и других действующих норм и
правил, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при
соблюдении предусмотренных рабочими чертежами мероприятий
Перечень нормативных документов в соответствии с требованиями которых
разработана рабочая документация:
- СП14.13330.2018 Строительство в сейсмических районах;
- СП22.13330.2016 Основания зданий и сооружений;
- СП52-103-2007 Железобетонные монолитные конструкции зданий;
- СПб3.13330.2017 Бетонные и железобетонные конструкции зданий. Основные положения;
- СП70.13330.2012 Несущие и ограждающие конструкции.
3. АНТИСЕЙСМИЧЕСКИЕ МЕРОПРИЯТИЯ
3.1. Район строительства сейсмичностью - 8 баллов
3.2. Перекрытия выполнены как жесткие горизонтальные диски, расположенные на
одном уровне в пределах этажа, надежно соединены с вертикальными
конструкциями здания и обеслечивают их совместную работу при сейсмических
воздействиях
3.3. В качестве ненапрягаемой рабочей арматуры используется свариваемая арматура
класса А 500 по ГОСТР 52544-2006. Все железобетонные конструкции
предусмотрены из бетона класса В20.
4. АНТИКОРРОЗИОННЫЕ МЕРОПРИЯТИ
4.1. Горизонтальная гидроизоляция на отм. -0.350 из цементного раствора
М50 с добавлением 10% жидкого стекла. Вертикальная гидроизоляция стен,
соприкасающихся с грунтом, - обмазка битумно-резиновой мастикой по
огрунтованнойповерхности в два слоя
4.2. Металлические элементы очистить металлической щеткой от ржавчины и
окалины окрасить эмалью ПФ-115 ГОСТ6465-76 по грунтовке за 2 раза
4.3. Элементы сварных соединений выходящие на поверхность железобетонных
конструкций, должны быть обетонированы мелкозернистым бетоном.
5. МЕРОПРИЯТИЯ ПО ПРОИЗВОДСТВУ РАБОТ И ТЕХНИКЕ
БЕЗОПАСНОСТИ
5.1. При производстве руководствоваться СП 12-132-99 "Безопасность труда в
строительстве"
5.2. Монтаж конструкций вести в последовательности ‚ обеспечивающей
жесткость, устойчивость, прочность здания на всех стадия строительства в
соответствии с проектной документацией и проектом производства работ
5.3. Все работы по возведению здания выполнять в соответствии с СП
70.13330.2012 "Несущие и ограждающие конструкции" и действующих
нормативных документов на производство строительно- монтажных работ.
5.4. Соединение арматуры фундаментовперекрытий (кроме оговоренных проектом)
выполнять внахлестку (без сварки), соединяя с помощью вязальной проволоки
Соединения рабочей арматуры колонн и балок выполнять на сварке согласно
требований ГОСТ14098-2014.
5.5. Состав бетона необходимо контролировать в течении всего хода строительства
Арматурные работы вести в соответствии с СП 70.13330.2012.
6.УКАЗАНИЯ ПО ПРОИЗВОДСТВУРАБОТВ ЗИМНИЙ ПЕРИОД
При температуре наружного воздуха не ниже +5°С дополнительные меры по
производству работ не требуются ‚ При температуре наружного воздуха ниже +5°С
необходимо выполнять правила производства работ согласно СП70 13330.2012
"Несущие и ограждающие конструкции" и согласование мероприятий с
Генпроектировщиком. Использование замерзшего и отогретого раствора
запрещается.
При температуре воздуха ниже -10°С монтаж не производить.
7. Мероприятия по энергосбережению
7.1. Согласно и СНиП-И-3-79 «Строительная теплотехники* настоящим
проектом предусмотрено мероприятие по эффективности
энергосбережения:
•в притворе окон и дверей предусмотреть прокладки из пористой резины
для уплотнения:
• выполнить утепление наружных стен и несущего остова.
• Утепление откосов дверных и оконных проемов.
8 ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ
8.1. Здание II степени огнестойкости.
8.2. Строительные конструкции приняты с пределом огнестойкости в
соответствии с СНиП 2.01 02-65 «Противопожарные нормы»
8.3. Деревянные элементы обработать пропитывающей огнебиозащитной
краской
ДСА-1 группа огнезащиты В по классификации ГОСТ 30219-95.
Срок службы покрытия 2 года.
8.4. Дверь входа оборудовать устройством для самозакрывания.
8.5. Здание оборудовать первичными средствами пожаротушения.

"СЕВАСТОПОЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ"
Институт развития города
Департамент архитектуры, строительства и урбанистик
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .rnp, Renga, .pdf (17)
