Проект производства работ по возведению блок-секции 10-этажного 40-квартирного дома

2 059
Валерия Артемьева
29 июля 2023
  • 0

Формат файлов: .dwg, AutoCAD, .pdf, .docx, Word
Кол-во чертежей: 4
Теги: ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ 10 этажей
Категории: Проекты производства работ / Строительство, технология монтажа
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .pdf, .docx, Word 42 (4)
Проект производства работ по возведению блок-секции 10-этажного 40-квартирного дома
Курсовой проект с пояснительной запиской и чертежами в формате .dwg AutoCAD
Стройгенплан, разрез 1-1, технико-экономические показатели Сетевой график в масштабе времени после корректировки
Сетевой график в масштабе времени до корректировкиСтройгенплан, разрез А-А, технико-экономические показатели
Выбор методов выполнения СМРВыбор монтажного кранаПроектирование временного водоснабжения

Темой курсового проекта является производства работ по возведению блок-секции 10-этажного 40-квартирного дома. Возведение производится в указанной последовательности. Строительный генеральный план составляется на больший из всех объектов. Предусматривается, что у каждого коттеджа помимо полноценных этажей имеется дополнительный мансардный этаж.
Целью данной курсовой работы является закрепление теоретических знаний по основам организации и управления в строительстве и приобретению практических навыков организационно-технологического проектирования. В процессе были разработаны основные разделы проекта производства работ (ППР) на основании выданного задания.
ППР на отдельные объекты разрабатываются по рабочим чертежам. Проекты производства специальных работ (санитарно-технических, электромонтажных и других) увязываются с ППР на общестроительные работы.
Проект производства работ является рабочим документом производителя работ. Степень эффективности принятых в нем решений находит свое отражение в технико-экономических показателях строительного производства. В ППР необходимо предусматривать:
• первоочередное выполнение всех относящихся к строительству объекта подготовительных работ;
• передовую технологию и комплексную механизацию всех основных строительно-монтажных работ;
• поточный метод производства работ при максимально целесообразном совмещении во времени отдельных строительных процессов;
• рациональный подбор состава рабочих, бригад и звеньев для выполнения каждого строительного процесса и равномерную загрузку в течении всего периода строительства;
• разработку специальных мероприятий, обеспечивающих безопасное ведение строительно-монтажных работ;
• уменьшение затрат средств и труда на проведение всех видов работ;
• соблюдение правил безопасности производства работ.
Исходными материалами для ППР служат: задание к курсовому проекту, действующие нормативные документы по производству и приемке работ.
В состав материалов ППР включены:
• календарный план производства работ в виде сетевого графика по укрупненным видам работ;
• строительный генеральный план, для периода монтажа надземной части объекта;
• краткая пояснительная записка.
Проект производства работ должен быть невелик по объему, а приведенные в нем технические решения, требования и указания изложены четко и без излишнего многословия.

Технические характеристики:
Общественное здание: 10-ти этажная блок-секция;
Район строительства: город Липецк;
Тип фундамента: ленточный сборный;
Фундаменты – подземные конструкции, воспринимающие и передающие нагрузки от здания на грунт;
Наружные стены представляют собой ограждающие конструкции, основное назначение которых – защита помещений от неблагоприятных факторов окружающей среды. Выполненный из трехслойных панелей с жесткими связями толщиной 350 мм из шлакопемзобетона;
Внутренние стены и перегородки – это внутренние вертикальные ограждающие конструкции в зданиях. Запроектирована внутренняя стена толщиной 200 мм (железобетонные плоские панели), а также перегородки в полкирпича толщиной 120 мм;
Перекрытия – горизонтальные несущие и ограждающие конструкции. В данном здании запроектировано перекрытие, состоящие из плит перекрытия;
Оконные проёмы без четвертей, дверные проёмы – наружные с четвертями, внутренние – без четвертей.
Инженерное оборудование
Водопровод – объединенный: хозяйственно – питьевой, противопожарный от наружной сети. Источником водоснабжения проектируемого объекта служит городской водопровод;
Канализация – бытовая в наружную сеть;
Отопление – система отопления, централизованная от наружной тепловой сети;
Горячее водоснабжение – от наружных тепловых сетей;
Электроснабжение – от внешних низковольтных сетей напряжением 380/220В.

Список чертежей:
1. Стройгенплан, разрез 1-1, технико-экономические показатели;

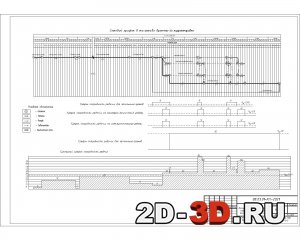

2. Сетевой график в масштабе времени до корректировки;

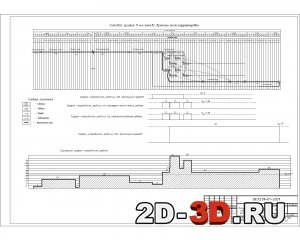

3. Сетевой график в масштабе времени после корректировки;
4. Стройгенплан, разрез А-А, технико-экономические показатели.

Содержание расчетно-пояснительной записки:
1. Исходные материалы
2. Введение
3. Характеристика объекта и условий строительства
4. Выбор методов выполнения основных СМР
4.1. Выбор монтажного крана
5. Калькуляция трудовых затрат
6. Календарный план возведения здания в виде сетевого графика
6.1. Карточка-определитель работ сетевого графика возведения здания
6.2. Расчет сетевого графика табличным методом
6.3. Технико-экономические показатели сетевого графика до корректировки
6.4. Технико-экономические показатели сетевого графика после корректировки
6.5. Сравнение технико-экономических показателей двух вариантов сетевых графиков
7. Проектирование строительного генерального плана
7.1. Проектирование временных автомобильных дорог
7.2. Расчет потребности складского хозяйства
7.3. Расчет потребности во временных зданиях и сооружениях
7.4. Проектирование временного водоснабжения
7.5. Проектирование временного электроснабжения
7.6. Технико-экономические показатели стройгенплана
8. Используемые источники

Проектирование временного электроснабженияПроектирование стройгенпланаРасчет потребности во временных зданиях и сооружениях

«ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ»
Строительный институт
Кафедра «Строительное производство»
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .pdf, .docx, Word 42 (4)
