ППР на переопирание консольной части здания

785
irillium
7 мая 2023
  • 0

Формат файлов: .dwg, AutoCAD, .pdf, .docx, Word
Кол-во чертежей: 7
Категории: Проекты производства работ
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .pdf, .docx, Word 21 (7)
ППР на переопирание консольной части здания из строительных лесов
Готовый рабочий проект с чертежами в формате .dwg AutoCAD
Схема переопирания секции 17. Разрез 1-1, 2-2, 9-9. Схемы нагрузок Разрез 3-3 Конструкция переопирания на отметке +1,700
Разрез 4-4. Расстановка №2. Конструкция переопирания на отметках +5,645... +24,860Разрез 6-6. Расстановка №3. Конструкция переопирания на отметках +24,860... +36,860
Схема раскладки дорожных плит 1 и 2 слоя. Схема щебеночной подготовки. Разрез 8-8Схема расположения крепления стоек и расстановка стоек. Разрез 1-1
Монтаж стойки объемнойНазначение системы стойки объемнойПодготовительный период

ППР был разработан для производства монолитной консольной части здания.
Проект производства работ содержит практические рекомендации по возведению монолитных конструкций при строительстве жилых домов.
Предназначается для персонала строительной организации, занятого на возведении объекта.
В ППР даны рекомендации по организации и технологии выполнения работ по установке объемной опалубки для возведения монолитных конструкций консольной части секции 2 здания. Приведены указания по технике безопасности и контролю качества работ, приведена потребность в механизмах с целью ускорения производства работ, снижению затрат труда, совершенствования организации и повышения качества работ.
ППР предназначен для производителей работ, мастеров и бригадиров, а также работников технического надзора заказчика и инженерно-технических работников строительных и проектно-технологических организаций, связанных с производством и контролем качества бетонных работ.

ППР выполнен в соответствии с требованиями СП 70.13330.2012 «Несущие и ограждающие конструкции», Правила по охране труда в строительстве, норм по промышленной безопасности и Правил противопожарного режима.
До начала монолитных работ должны быть закончены земляные работы с оформлением соответствующего акта.
При отсутствии указанных выше специальностей и квалификации у рабочих, до начала производства работ необходимо провести их обучение и аттестацию.
Работы начинаются с устройства геодезической основы на местности. Вынос осей на местность осуществляет геодезист, далее передает разбивку производителю работ, который обеспечивает ее сохранность.
В соответствии с требованиями СП 70.13330.2012:
Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа.

Список чертежей:
1. Схема переопирания секции 17. Разрез 1-1, 2-2, 9-9. Схемы нагрузок;

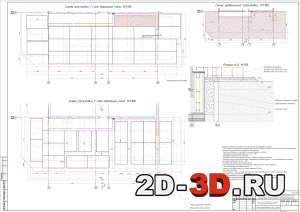

2. Схема раскладки дорожных плит 1 и 2 слоя. Схема щебеночной подготовки. Разрез 8-8;

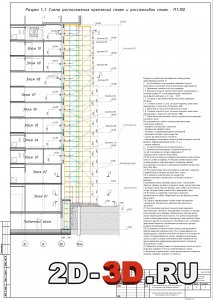

3. Схема расположения крепления стоек и расстановка стоек. Разрез 1-1;

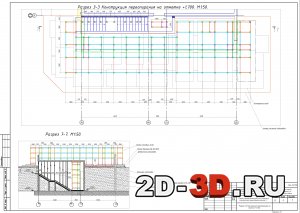

4. Разрез 3-3 Конструкция переопирания на отметке +1,700;

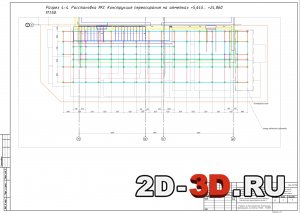

5. Разрез 4-4. Расстановка №2. Конструкция переопирания на отметках +5,645... +24,860;

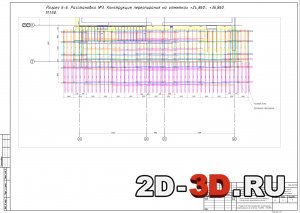

6. Разрез 6-6. Расстановка №3. Конструкция переопирания на отметках +24,860... +36,860;
7. Разрез 5-5. Крепления переопирания. Фрагмент А.

Содержание пояснительной записки:
Титульный лист.
Состав проекта.
Лист согласования.
Лист ознакомления с ППР.
Копия удостоверения разработчика.

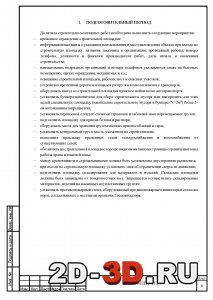

1. Подготовительный период.
2. Общие рекомендации.

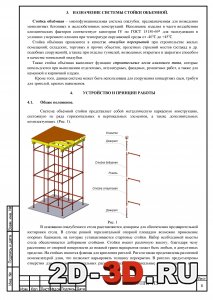

3. Назначение системы стойки объемной.
4. Устройство и принцип работы.

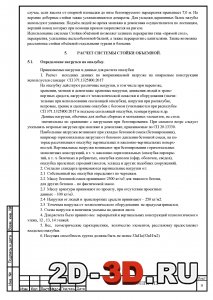

5. Расчет системы стойки объемной.

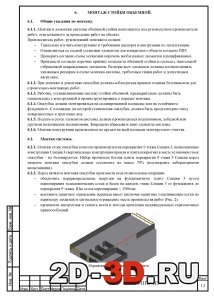

6. Монтаж стойки объемной.
7. Обеспечение пространственной жёсткости конструкций объемной опалубки.
8. Общие указания по демонтажу.
9. Общие указания по эксплуатации.
10. Требования мер безопасности.
Приложение 1. Паспорт системы стоек

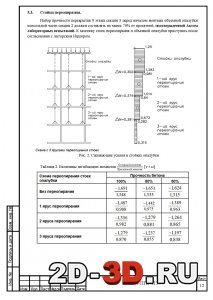

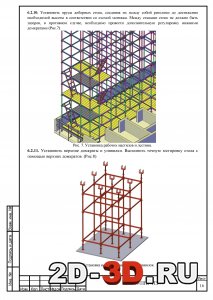

Расчет системы стойки объемнойСтойки переопиранияУстановка рабочих настилов и лестниц
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .pdf, .docx, Word 21 (7)
