Формат файлов: doc, dwg, pdf, AutoCAD
Кол-во чертежей: 13
Теги: Дипломный проект СГУПС 10 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта |
Дипломный |
Кол-во листов (чертежей) |
Формат |
doc, dwg, pdf, AutoCAD |
111 (13) |
Жилой 10-ти этажный дом.
Проектируемое здание – 10-ти этажный жилой дом с общественными помещениями.
ДИПЛОМНЫЙ ПРОЕКТ с чертежами, расчетами и пояснительной запиской в редактируемых форматах.
Список чертежей: - Фасад 10-ти этажного дома 1-9 с ведомостью отделки фасадов
- Фасад 10-ти этажного дома А-Г с ведомостью отделки фасадов
- Разрез десятиэтажного дома. Разрез 10-ти этажного дома
- План типового этажа
- План первого этажа
- План кровли
- Генплан
- Расчет простенка
- Технологическая карта на кирпичную кладку типового этажа
- Технологическая карта на устройство кровли

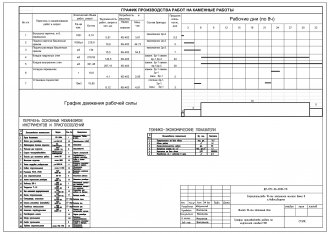

- График производства работ по кирпичной кладке. ТЭП
- График выполнения работ по устройству кровли. ТЭП
- Календарный план строительства
Содержание расчетно-пояснительной записки к проекту:Введение
1 ИСХОДНЫЕ ДАННЫЕ
1.1 Тип здания
1.2 Класс здания
1.3 Район строительства
1.4 Рельеф местности, геология
1.5 Климатические условия района строительства
1.6 Продолжительность строительства
2 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
2.1 Генеральный план
2.2 Объёмно–планировочное решение здания
2.3 Конструктивное решение здания
2.3.1 Фундаменты
2.3.2 Стены
2.3.3 Колонны каркаса
2.3.4 Перекрытия
2.3.5 Полы
2.3.6 Покрытие
2.3.7 Перегородки
2.3.8 Лестницы
2.3.9 Заполнение оконных проемов
2.3.10 Двери
2.4 Внутренняя отделка
2.5 Решения фасадов и наружная отделка
2.6 Теплотехнический расчет ограждающих конструкций
2.6.1 Теплотехнический расчет стены
2.6.2 Теплотехнический расчет кровли
2.7 Инженерное оборудование
2.7.1 Водопровод и канализация
2.7.2 Отопление
2.7.3 Вентиляция
2.7.4 Энергоснабжение
2.7.5 Слаботочные устройства и телефонизация
3. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
3.1 Общие описания
3.2 Статический расчет каркаса
3.2.1 Сбор нагрузок на элементы каркаса
3.2.2 Результаты расчета
3.3 Подбор сечения основных несущих элементов каркаса
3.4 Расчет базы колонны
3.4.1Определение размеров в опорной плите
3.4.2 Определение толщины опорной плиты
3.4.3 Расчет листов траверсы
3.4.4 Проверка ребер усиления плиты
3.4.5 Расчет швов, прикрепляющих траверсы и ребра к опорной плите.
3.4.6 Подбор анкерных болтов
3.5 Расчет и конструирование узлов сопряжения элементов каркаса
4.ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
4 Разработка технологической карты на заполнение кирпичом первого
Этажа
4.1 Область применения
4.2 Организация и технология процессов
4.3 Материально-технические ресурсы
4.4 Контроль качества кирпичной кладки
4.5 Техника безопасности
5 ОХРАНА ТРУДА
5 Безопасность труда при выполнении монтажных работ
5.1 Общая часть
5.2 Организация работ
5.3 Организация рабочих мест
5.4 Порядок производства работ
5.5 Границы опасных зон при выполнении монтажных работ
6 ГРАЖДАНСКАЯ ОБОРОНА
6 Приспособление под противорадиационное укрытие подвала здания
6.1 Исходные данные
6.2 Назначение убежища
6.3 Объемно-планировочное решение встроенного убежища
6.4 Расчет противорадиационной защиты
6.5 Оценка устойчивости встроенного убежища к воздействию ядерного взрыва
Список использованных источников.
Проектируемое здание – 10-ти этажный жилой дом с общественными помещениями.
Здание 2 уровня ответственности.
Коэффициент надежности-0,95.
Степень огнестойкости 2.
Класс конструктивной пожарной опасности СО.
Класс функциональной пожарной опасности Ф1.3.
Рельеф площадки относительно ровный, с небольшим уклоном в юго-западном направлении. Отметки поверхности в городской системе высот изменяются в пределах от 139.3м до 139.9м
Инженерно- геологические условия площадки характеризуются следующими особенностями:
-основание представлено в виде низкопористой супеси,твердой и пластичной, с прослоями пылеватого песка, непросадочной, ненабухающая, без органических включений, незасоленная.
-грунтовые воды на глубине 18 м не вскрыты.
Место строительства: г. Новосибирск.
Дипломный проект разработан на тему «Проектирование оздоровительного комплекса в г. Новосибирске».
В архитектурно-строительной части дипломного проекта было особо уделено внимание вопросам разработки фасадов, планов, разрезов здания. Оздоровительный комплекс оснащен всеми необходимыми инженерными устройствами.
Здание не является источником загрязнения атмосферы, и все сети подведены в соответствии с нормами.
В расчетно-конструктивной части запроектировано здание оздоровительного комплекса в стальном каркасе с самонесущими кирпичными стенами, рассчитаны и запроектированы узлы сопряжения элементов каркаса.
В организационно-технологическом разделе детально разработана технологическая карта на кирпичную кладку.
Дополнительно рассмотрен раздел охраны труда при производстве строительных работ непосредственно связанные с темой дипломного проекта.
В разделе гражданская оборона запроектировано встроенное убежище в подвале проектируемого здания. Принята система фильтровентиляции встроенного убежища.
При проектировании здания оздоровительного комплекса были получены такие архитектурные и конструктивные решения, которые наиболее полно отвечают своему назначению, обладают высокими архитектурно-художественными качествами, обеспечивают зданию прочность, экономичность возведения и эксплуатации.
Графическая часть дипломного проекта выполнена с помощью программ Auto
CAD2006. Часть расчетов в расчетно-конструктивном разделе выполнена в конечно-элементном программном комплексе SCAD, а также в расчетно-конструктивном модуле SCAD Office «Кристалл».
