ППР на монтаж и сварку резервуара вертикального стального РВС-11000 м3

9 743
rihhansu
28 октября 2021
  • 100

Формат файлов: AutoCAD, dwg, pdf
Кол-во чертежей: 70
Теги: Рабочий проект Шаблон проекта Резервуар
Категории: Проекты производства работ / Строительство, ЖБК, металлоконструкции
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg, pdf 10 (70)
ППР на сварку резервуара вертикального стального
Проект производства работ по монтажу и сварке металлоконструкций  РВС-11000 м3
Рабочий проект в Автокад
Чертежи и пояснительную записку можно редактировать и применять как шаблон и пример к своему проекту либо просто использовать эту документацию для монтажа резервуара.

Титульный лист проекта монтажа резервуара Содержание

Ведомость оборудования, инструмента и материалов для производства сварочных работ. Сварочное оборудование, сварочные кабели и провода, газорезательное оборудование и материалы, вспомогательное оборудование и инструмент. Графики строительства резервуара

Общий вид резервуара Программа контроля качества монтажных сварных соединений

Проект № РС-11000-ППР
 Альбом 1: Технология монтажа и сварки резервуара
Районом строительства является г. ХАБАРОВСК

 Список чертежей проекта в Автокаде двг формата и пдф:
1. Титульный лист
2. Содержание
3. Пояснительная записка
4. Пояснительная записка
5. Пояснительная записка
6. Пояснительная записка
7. Пояснительная записка
8. Пояснительная записка
9. Пояснительная записка
10. Пояснительная записка
11. Ведомость монтажных приспособлений. Ведомость механизмов, монтажной оснастки и материалов
12. Ведомость оборудования, инструмента и материалов для производства сварочных работ. Сварочное оборудование, сварочные кабели и провода, газорезательное оборудование и материалы, вспомогательное оборудование и инструмент.
13. Графики строительства резервуара
14. Общий вид резервуара.
15. Стройгенплан резервуара.
16. Стройгенплан резервуара.
17. Программа контроля качества монтажных сварных соединений.
18. Лист ознакомления с ТК.
19. Геодезические работы. Монтаж резервуара.
20. Геодезические работы. Монтаж резервуара. Допускаемые отклонения формы и размеров днища, стационарной, плавающей крыши и понтона вновь сооружаемого резервуара.  Допускаемые отклонения формы и размеров стенки вновь сооружаемого резервуара методом по листовой сборки.
21. Геодезические работы. Монтаж резервуара. Требования к геометрической форме смонтированных резервуаров. Схема проверки уклона фундамента.
22. Геодезические работы. Монтаж резервуара. Схема определения отклонений образующих стенки резервуара от вертикали.
23. Входной контроль. Технологическая карта.
24. Установка стрелового крана. Технологическая карта. Общие требования. Порядок установки крана.
25. Установка стрелового крана. Технологическая карта. Минимальное расстояние от основания откоса котлована до оси ближайших опор крана при не насыпанном грунте. Границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами.
26. Установка стрелового крана. Технологическая карта. Дополнительные требования безопасности при установке крана вблизи ЛЭП и в охранной зоне ЛЭП.
27. Установка стрелового крана. Технологическая карта. Дополнительные требования безопасности при установке крана вблизи ЛЭП и в охранной зоне ЛЭП. Использование подстилающих устройств под выносную опору крана.
28. Установка стрелового крана. Технологическая карта. Продолжение
29. Погрузка (разгрузка) автомобиля краном. Технологическая карта. Подготовка к производству работ. Подготовка автомобиля. Строповка груза. Перемещение груза.
30. Погрузка (разгрузка) автомобиля краном. Технологическая карта. Подготовка к производству работ. Рекомендуемая знаковая сигнализация при перемещении грузов кранами.
31. Приемочный контроль. Технологическая карта.
32. Перечень приемо-сдаточной документации лист 1.
33. Перечень приемо-сдаточной документации лист 2.
34. Монтаж окраек днища резервуара. Схема и порядок выполнения работ.
35. Монтаж окраек днища резервуара. Схема укладки листов центральной части днища.
36. Монтаж окраек днища резервуара. Порядок работ. К сожалению, выпала картинки из файла Автокада.
37. Монтаж центральной части днища резервуара. Указания.К сожалению, выпала картинки из файла Автокада.
38. Разметка днища резервуара.
39. Монтаж центральной монтажной стойки. Схема 1. Сборка монтажной центральной стойки.
40. Монтаж центральной монтажной стойки. Схема 2 установка шарнира с указанием порядка работ.
41. Монтаж центральной монтажной стойки. Схема 3 крепление расчалок к днищу резервуара.
42. Монтаж центральной монтажной стойки. Схема 4 установка центральной монтажной стойки в проектное положение.
43. Подготовка листов стенки к монтажу. Схема 1-3 размещение на листах 1, 2, 3, 4 пояса стенки шайб сборочных приспособлений, ловителей (вид изнутри).
44. Подготовка листов стенки к монтажу. Схема 4, 5.
45. Монтаж стенки резервуара. Монтаж первого пояса стенки.
46. Монтаж стенки резервуара. Монтаж 1 пояса стенки (вид изнутри резервуара). Схема 2-5.
47. Монтаж стенки резервуара. Монтаж 2 пояса стенки.
48. Монтаж стенки резервуара. Схема 11-13.
49. Монтаж стенки резервуара. Монтаж 4 пояса стенки. Расположение расчалок при монтаже 4 пояса стенки.
50. Монтаж стенки резервуара. Расположение блоков подмостей при монтаже 4 пояса стенки (развертка стенки изнутри резервуара).
51. Монтаж стенки резервуара. Закрепление монтажного проема (вид снаружи).
52. Монтаж каркаса крыши. План расположения элементов крыши.
53. Монтаж каркаса крыши. Схема расположения блоков каркаса крыши.
54. Монтаж настила крыши резервуара. Монтаж окраечных листов. Порядок работ.
55. Монтаж настила крыши. Последовательность установки листов.
56. Монтаж настила крыши резервуара. Сборка листов между собой.
57. Демонтаж опорной стойки. Порядок работ. К сожалению, выпала картинки из файла Автокада.
58. Демонтаж центральной монтажной стойки. Схемы. Требования безопасности труда.
59. Демонтаж центральной монтажной стойки. Схемы.
60. Монтаж и сварка кольцевой лестницы. Схема монтажа лестницы, строповка площадки, строповка лестничного марша.
61. Монтаж и сварка кольцевой лестницы. Схемы разметка и установки первых кронштейнов, крепления нижнего лестничного марша к кронштейну и площадке, крепление верхнего лестничного марша к верхней площадке. Требования безопасности труда при проведении работ.
62. Монтаж и сварка площадок обслуживания. План расположения площадок. Порядок работ.
63. Монтаж и сварка площадок обслуживания схема.
64. Монтаж и сварка площадок обслуживания чертежи.
65. Сварка окраек днища резервуара схема и порядок работ.
66. Сварка центральной части днища резервуара. Схема последовательности сварки поперечных швов.
67. Сварка центральной части днища резервуара. Схема последовательности сварки продольных швов.
68. Последовательность доварки окраек швы 4(1-14), сварки кольцевого шва 3 и доварки продольных швов 2.
69. Сварка стенки резервуара. Порядок работ.
70. Сварка стенки резервуара. Порядок работ со схемами.
71. Сварка стенки резервуара чертежи и порядок работ.
72. Сварка каркаса крыши схемы и порядок работ.
73. Сварка каркаса крыши чертежи.
74. Сварка каркаса крыши чертежи и указания.
75. Сварка настила крыши резервуара.
76. Сварка настила крыши резервуара последовательность выполнения швов.
77. Сварка люков и потрубков в стенке резервуара схемы и порядок работ.
78. Сварка люков и потрубков в стенке резервуара указания. К сожалению, выпала картинки из файла Автокада.
79. Сварка люков и потрубков в стенке резервуара схемы и порядок работ.
80. Монтаж и сварка анкерных креплений.

ПЗ в Autocad и pdf.

 Техническая характеристика резервуара:
1. Габариты резервуара:
- внутренний диаметр - 24000 мм;
- высота стенки - 24000 мм;
2. Плотность хранимого продукта, т/мЗ - не более 0,875;
3. Снеговой район строительства - II;
4. Ветровой район строительства - III;
5. Сейсмичность района строительства баллов - до 7;
6. Температура наиболее холодной пятидневки с обеспеченностью 0,98, - не ниже минус 34°С;
7. Давление внутреннее избыточное - 0,5 кПа;
8. Относительный вакуум - 0,24 кПа;
9. Максимально допустимый уровень взлива - 23100 мм;
10. Наименование хранимого продукта - тяжелые газоили

 Технологическая последовательность монтажа резервуара:
1) днище резервуара;
2) установка центральной монтажной стойки;
3) первые три пояса стенка резервуара;
4) люки и патрубки в первом поясе стенки;
5) укрупнение блоков каркаса крыши на стенде;
6) остальные пояса стенки;
7) опорное кольцо крыши на смонтированной стенке;
8) остальные люки и патрубки в стенке;
9) каркас крыши на опорном кольце;
10) настил крыши на каркасе;
11) кольцевая лестница  площадки обслуживания;
12) люки и патрубки на крыше;
13) системы орошения  пожаротушения  оборудование;
14) прочностные испытания резервуара;
15) антикоррозионная защита.

Сварку вертикальных стыков стенки производить механизированной сваркой в среде защитных газов,  проволокой сплошного сечения Св-08Г2С ГОСТ 2246-70 диаметром 1,2 мм.
Сварку горизонтальных соединений стенки выполнять комбинированным способом.  Для сварки корня шва применять механизированную сварку в среде защитных газов проволокой сплошного сечения Св-08Г2С ГОСТ 2246-70 диаметром 1,2 мм. Заполняющие и облицовочные слои выполнять автоматической сваркой под флюсом.   Флюс АН-47 или АНК-47 ГОСТ 9087, присадочная проволока СВ-08ГА или СВ10НМА ГОСТ 2246.
Сварку соединений окраек,   стыковых и нахлесточных соединений центральной части днища,  люков,  патрубков,   опорного кольца,   крыши,  площадок обслуживания производить механизированной сваркой в среде защитных газов,   проволокой сплошного сечения Св-08Г2С ГОСТ 2246-70 диаметром 1,2 мм. Допускается выполнять сварку продольных нахлесточных соединений днища комбинированным способом:   корневой шов -  механизированной сваркой в среде защитных газов,   проволокой сплошного сечения Св-08Г2С ГОСТ 2246-70 диаметром 1,2 мм,   облицовочный шов -  автоматической сваркой под флюсом,  либо полностью автоматической сваркой под флюсом.
Допускается применение ручной электродуговой сварки для соединений каркаса крыши,   площадок обслуживания, кольцевой лестницы.  Применять электроды типа Э50А и Э42А по ГОСТ 9467-75.

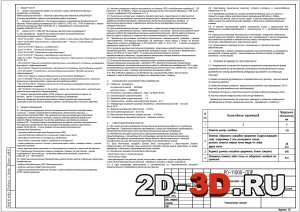

 Содержание пояснительной записки выполнена в AutoCAD dwg формат и дополнительно пересохранена в PDF:
1. Общая часть
2. Общие требования
3. Техническая характеристика резервуара
4. Подготовительные работы
5. Приемка фундамента под резервуар
6. Поставка металлоконструкций резервуара
7. Технологическая последовательность монтажа резервуара
8. Описание основных технологических операций
9. Сварка
10. Исправление дефектов сварных соединений
11. Контроль качества сварных соединений
12. Требования безопасности труда при монтаже резервуара
13. Охрана окружающей среды
14. Организация труда
15. Действующие правила безопасности труда



Общий вид резервуара чертёж вертикального стального РВС-11000 м3 Геодезические работы. Монтаж резервуара. Допускаемые отклонения формы и размеров днища, стационарной, плавающей крыши и понтона вновь сооружаемого резервуара.  Допускаемые отклонения формы и размеров стенки вновь сооружаемого резервуара методом по листовой сборки.
Входной контроль. Технологическая карта. Установка стрелового крана. Технологическая карта. Дополнительные требования безопасности при установке крана вблизи ЛЭП и в охранной зоне ЛЭП. Использование подстилающих устройств под выносную опору крана.
Погрузка (разгрузка) автомобиля краном. Технологическая карта. Подготовка к производству работ. Подготовка автомобиля. Строповка груза. Перемещение груза. Перечень приемо-сдаточной документации лист 2.
Монтаж окраек днища резервуара. Схема и порядок выполнения работ. Монтаж центральной монтажной стойки. Схема 1. Сборка монтажной центральной стойки.
Подготовка листов стенки к монтажу. Схема 1-3 размещение на листах 1, 2, 3, 4 пояса стенки шайб сборочных приспособлений, ловителей (вид изнутри). Монтаж стенки резервуара. Монтаж 1 пояса стенки (вид изнутри резервуара). Схема 2-5.
Монтаж стенки резервуара. Схема 11-13. Монтаж каркаса крыши. План расположения элементов крыши.
Монтаж настила крыши резервуара. Сборка листов между собой. Демонтаж центральной монтажной стойки. Схемы.
Монтаж и сварка кольцевой лестницы. Схема монтажа лестницы, строповка площадки, строповка лестничного марша.

ПОСТАВКА МЕТАЛЛОКОНСТРУКЦИЙ РЕЗЕРВУАРА
На монтажную площадку с завода-изготовителя металлоконструкции резервуара поставляют в следующем   виде:
1) Окрайки-отдельными листами в количестве 18 шт., упакованными в пакеты;
2) Центральная часть днища -  отдельными листами, упакованными в пакеты;
3) Стенка - отдельными вальцованными листами, упакованными в пакеты;
4) Опорное кольцо -  сварными    транспортабельными секциями и отдельными деталями;
5) Крыша -  отдельными частями каркаса и отдельными листами настила упакованными в пакеты;
6) Элементы площадок обслуживания  лестницы и ограждения -  сварными транспортабельными элементами;
7) Люки,  патрубки -  с усиливающими листами,  ответными фланцами  заглушками  с комплектами крепежных изделий.

Комплекс гидрогенизационных процессов

Контроль сварных швов физическими методами должен выполняться после проведения и устранение всех дефектов, выявленных по результатам визуального контроля и измерений.
2. Настройку оборудования для УЗД производить в соответствии с ГОСТ 14782-86.
3. Оценку качества сварных соединений на герметичность производить в соответствии с п.7.4   ПБ 03-605-03 и РД16.01-60.30.00-КТН-026-1-04.
4. Оценку качества результатов контроля цветной дефектоскопией производить в соответствии с ОСТ 26-5-88 по II кл.  чувствительности.
5. Контроль сварных соединений физическими методами должен выполняться лабораторией, аттестованной
в соответствии с "Правилами аттестации и основными требованиями к лабораториям неразрушающего
 контроля" - ПБ 03-372-00.
6. Контроль сварных соединений физическими методами выполняется по заявкам, в которых указывается характеристика соединения, тип сварного соединения, толщина металла марко стали, пространственное положение шва, объем контроля
7. Ответственность за организацию и проведение операционного контроля возлагается на руководителя монтажно-сварочных работ.
8.Непосредственное выполнение контроля качества приемочных, монтажных и сварочных работ
осуществляется специалистами монтажной организации при участии и под контролем специалистов
 независимого технического надзора.

Общий вид резервуараСтройгенплан резервуара
Монтаж центральной части днища резервуараМонтаж стенки резервуара
Монтаж настила крыши резервуараСварка центральной части днища резервуара
Сварка стенки резервуараСварка люков и потрубков в стенке резервуара


Список чертежей: ведомости, графики строительства резервуара, общий вид резервуара, стройгенплан резервуара, программа контроля качества монтажных сварных соединений, технологические карты, перечень приемо-сдаточной документации, технология монтажа резервуара, монтаж окраек днища резервуара, монтаж центральной части днища резервуара, разметка днища резервуара, монтаж центральной монтажной стойки, подготовка листов стенки к монтажу, монтаж стенки резервуара, монтаж каркаса крыши, монтаж настила крыши резервуара, демонтаж центральной монтажной стойки, монтаж и сварка кольцевой лестницы, монтаж и сварка площадок обслуживания резервуара, технология сварки резервуара, сварка окраек резервуара, сварка центральной части днища резервуара, сварка стенки, сварка каркаса крыши, сварка настила крыши, сварка люков и патрубков в крыше резервуара, монтаж и сварка анкерных креплений.
