Проектирование цилиндрического резервуара

4 544
rihhansu
13 мая 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 4
Теги: Резервуар
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 44 (4)
Проектирование цилиндрического резервуара
Курсовой проект

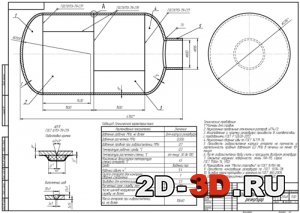

Цилиндрический резервуар

План участка сборки и сваркиСварочная установка А-1401

Расчет толщины стенки днищаРасчет параметров режимовРасчет толщины стенки обечайки



 Список чертежей: цилиндрический резервуар (общий вид), сварочная установка А-1401, план участка сборки и сварки, кондуктор для сборки, спецификации.

В разрабатываемом курсовом проекте рассматриваются следующие вопросы:
  • показано описание проектируемой конструкции резервуара, условия его работы;
  • приведено наглядное описание технологии изготовления резервуара, режимов сварки;
  • рассмотрено применяемое оборудование при изготовлении резервуара и приведены технические характеристики;
  • приведены планово-технологические расчеты;
  • спроектирован план участка сборки и сварки резервуара.

 Технические характеристики:
Давление расчетное, МПа 0,006
Давление пробное при гидроиспытании, МПа 0,1
Температура рабочей среды, °С 0,2
Температура расчетная стенки, °С от минус 30 до 100
Минимально допустимая температура стенки аппарата, °С 45
Среда - водяной пар
Рабочий обьем, м 5,4
Группа аппарата для контроля сварных соединений 1
Прибавка для компенсации коррозии, мм 1,3
Расчетный срок службы, лет 20
Число циклов нагружения за весь срок службы, не более 2048
Масса аппарата при гидроиспытании, кг, не более 10660

 Содержание пояснительной записки
Аннотация
Введение
1 Исходные данные для проектирования
1.1 Назначение, конструкция и условия работы резервуара
1.2 Описание  конструкции
1.3 Выбор конструкционного материала
1.3.1 Выбор основных материалов
1.3.2 Оценка свариваемости
2 Конструктивная Доработка Резервуара
2.1 Расчет толщины стенки днища
2.2 Расчет толщины стенки обечайки
3 Технология Изготовления Резервуара
3.1 Технологический процесс изготовления обечаек
 3.2 Технологический процесс изготовления днищ
3.3 Сборка-сварка днищ с обечайкой и фланцами
3.4 Приварка патрубков к корпусу резервуара
3.5 Обоснование выбора способов сварки
3.6 Выбор сварочных материалов
3.7 Расчет параметров режимов сварки АСФ, РДС фланцев
4 Оборудование для сборки и сварки
4.1 Оборудование для п/а
4.2 Оборудование для РДС
4.3 Оборудование для АСФ
5 Экономическая Часть
5.1 Исходные данные для расчета
5.2 Нормирование сварочных работ на участке
5.3 Планово-экономические расчеты участка
5.4  Расчет фондов заработной платы участка
5.5 Определение себестоимости изделий
6 Расчет Участка
Заключение
Список Литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 44 (4)
