Двухэтажный жилой дом 159 кв. м из стеновых газобетонных блоков с облицовкой из кирпича с гаражом

9 192
Max
7 января 2020
  • 0

Формат файлов: dwg, AutoCAD, pdf
Кол-во чертежей: 12
Теги: 150-200m Iz_blokov Рабочий проект Kirpich 2 этажа АР
Категории: Проекты домов
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf 12

Двухэтажный жилой дом  159 м2 из стеновых газобетонных блоков с облицовкой из кирпича с гаражом

По адресу: Томская область пос. Колпашево ул. Кирова

Архитектурно-строительные решения

Рабочий проект для строительства дома в формате dwg для работы в AutoCAD, а также в pdf для печати.
Двухэтажный жилой дом  159 кв. м из стеновых газобетонных блоков  Проект дома из газоблоков

План 1 этажа  План 2 этажа


Список листов проекта с чертежами:

1) Общие указания

2) План разработки грунта, котлована (привязка осей нулевая, глубина котлована 1,5 м., объем выработки грунта - 43,94 м2, объем подсыпки крупного песка-2,93 м2

3) План ленточного фундамента

4) Раскладка первого ряда кирпича

5) План 1 этажа

6) План 2 этажа

7) План раскладки плит перекрытия, разрез 1-1

8) План укладки плит перекрытия над первым этажом

9) Цветовое решение фасадов

10) План кровли

11) Схема чердачного перекрытия

12) План расположения стропил


Индивидуальный двухэтажный жилой дом  159 м2

Общая площадь дома 159 м2

Жилая площадь дома 116 м2

Жилой дом на семью из 4 - 5


Наружные стены - трехслойные-500 мм.
Состав стены
:
1) Кирпич одинарный красный "Ленинск-кузнецк", цоколь из темно-коричневого рваного камня.-120 мм
2) Воздушный вентилируемый зазор - 30 мм.
3) Ветрозащитная паропроницаемая мембрана типа (изоспан А Tyvek/Axton/Rockwoll);
4) Утеплитель ROCKWOOL ЛАЙТ БАТТС СКАНДИК толщиной 50 мм.
5) лок стеновой из газобетона Сибит Б3 D500/B2.5 - 300 мм


Внутренние перегородки - одинарный керамический кирпич

По периметру здания устраиваеться отмостка с бетонным покрытием шириной 1000 мм по песчанно-щебеночному основанию с уклоном i=0.05 от здания.

В качестве утеплителя чердачного перекрытия приняты минераловатные плиты "Rockwool" lite bats 200 мм.


Рабочий проект для строительства дома в формате dwg для работы в AutoCAD, а также в pdf для печати.


1. Фундамент - железобетонный ленточный.

2. Наружные стены - блок стеновой из газобетона  D500/B2.5. Размер блока: д/ш/в    625/300/250 мм.

3. Внутренние несущие стены, - блок стеновой из газобетона  D500/B2.5. Размер блока: д/ш/в   625/300/250 мм.

4. Межэтажное перекрытие - многопустотные железобетонные плиты

5. Крыша - чердачная стропильная.

6. Чердачное перекрытие - деревянные балки.

7. Лестница -монолитная железобетонная индивидуального изготовления.



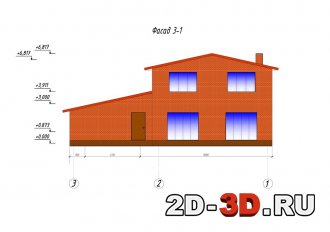

Двухэтажный жилой дом  159 м2 из стеновых газобетонных блоков с облицовкой из кирпича с гаражом фасад

План 1 этажа  План 2 этажа

План разработки грунта для ленточного фундамента  Чертёж раскладки первого ряда кирпича по фасадам

Схема расположения стропил  Общие указания для строительства дома



Плюсы и минусы домов из газобетона

Плюсы
Минусы
  • Стоимость дома ниже, чем кирпичного
  • Хорошая теплоизоляция, низкая теплопроводность
  • Хорошая паропроницаемость
  • Хорошая геометрия
  • Маленькая нагрузка на фундамент
  • Огнестойкость
  • Высокая скорость кладки
  • Удобство работы (хорошо пилится)
  • Экологичность (в составе цемент, известь, песок, вода)
  • Долговечность
  • Морозоустойчивость
  • Хрупкий
  • Слабо держит крепёж (чтобы повесить тяжелые предметы нужно использовать специальные дюбеля)
  • Умеренное влагопоглащение
