Рендеринг в Solidworks для начинающих.



Для начала работы Вам нужно убедиться, что вместе в SolidWorks у Вас установился и PhotoWorks. Это приложение для создания фотореалистичных изображений интегрированное в SW.

Сегодня опишу рендеринг стола в SolidWorks. Способы и настройки были подобраны методом тыка, поэтому всё описанное ниже далеко от эталона работы. Работа выполнялась в 2008 – 2009 году.

В чем преимущество рендеринга изделий для каталога продукции перед фотографией спросите Вы? Мы можем сделать каталог изделий, которых нет в наличии, но которые возможно произвести на заказ. 3d модельку сделать проще, чем шкаф или набор мебели для фотографии.



1. Подбор текстуры.

После недолгого просмотра текстур входящих в базовый комплект SW, взял дощечку с образцами покрытия мебели и отсканировал. Деревянная текстура получилась на порядок лучше входящих в SW.  С такими цветами как серый и черный у Вас проблем возникнуть не должно.



2. Установка камеры

Если рендерить модель как она изображена на экране монитора в изометрии, диметрии и пр., картинка получается непохожей на фотографию (она неестественно прямоугольная). Поэтому для начала рендеринга необходимо установить камеру.

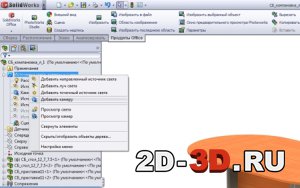

Ищем надпись «источник света камеры и сцены», жмем правой кнопкой мыши по ней и выбираем добавить камеру.





Угол обзора камеры для рендеринга мебели обычно делаю около 13-14 градусов. Если оставить значения по умолчанию, то изображение будет слишком искаженное, многим заказчикам это не нравится. При угле 13-14 градусов  картинки получаются как  нечто среднее между фотографией и диметрией.



3. Настройка сцены. Заходим в закладку «сцена» для редактирования сцены.



Выбираем дневное время. Переходи во вкладку «Комната», снимаем галки со всех видимостей и внешних видов. В закладке Задний план/передний план выбираем простой фон и цвет фона белый.



Закладки среда и освещение не трогаем.

Для улучшения качества картинки можно еще зайти в параметры и повысить качество устранения неровных кромок.



4. Делаем картинку

Кликаем на кнопку «Изобразить в файл». Далее выбираем формат в котором мы хотим, чтобы картинка сохранилась и размер картинки, чем больше выберите, тем дольше будет идти рендеринг, но при этом будет и изображение более качественным.



Всё описанное выше делалось на SolidWorks 2008 и 2010. В более новых версиях при таких же настройках могут получаться немного другие изображения. В общем, экспериментируйте и жду вместе с другими посетителями сайта описания Ваших наработок.
